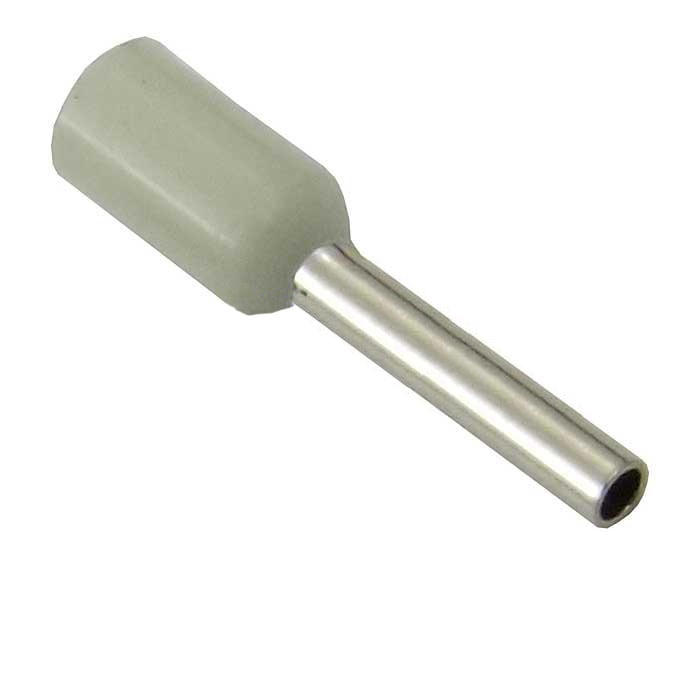

Наконечники штыревые втулочные изолированные КВТ НШВИ 0.75-8

14.3х2.7, до 690 В

Товар подлежит обязательной маркировке
MPN
НШВИ 0.75-8
Бренд
КВТ
Артикул RU
110836

Основные параметры

Глубина
L - 14,3 мм
Сечение провода
0,75 мм
Область применения
оконцевание методом опрессовки гибких многопроволочных медных проводников
Основные размеры
L - 14,3; L1 - 8; l - 10; d - 1,5; d1 - 1,2; D - 2,7 мм
Тип клемм (наконечников) для обжима
Наконечник штыревой втулочный изолированный одинарный серии НШВИ
Диапазон рабочих температур
(по стойкости изоляции) - до 105 °С
Все характеристики
Документация
6 000 шт в наличии0,57 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

7 параметров из источника

Монтаж и корпус

Глубина
L - 14,3 мм
Основные размеры
L - 14,3; L1 - 8; l - 10; d - 1,5; d1 - 1,2; D - 2,7 мм
Материал
контакт - медь луженая; изоляция - полипропилен серого цвета

Условия эксплуатации

Диапазон рабочих температур
(по стойкости изоляции) - до 105 °С

Другие параметры

Сечение провода
0,75 мм
Область применения
оконцевание методом опрессовки гибких многопроволочных медных проводников
Тип клемм (наконечников) для обжима
Наконечник штыревой втулочный изолированный одинарный серии НШВИ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема НШВИ 0.75-8
IMAGE · Схема

Схема НШВИ 0.75-8

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 07.10.2026
Источник / остаток
Каталог RU Electronics · 6 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
500 шт в упаковке
Date code / партия
Год / маркировка: 2025

Описание

Для монтажа одного провода Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам Максимальное напряжение: 690 В Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения Материал коннектора: медь марки М1 Покрытие коннектора: электролитическое лужение Материал изоляции: полипропилен. Не содержит галогенов Термостойкость изоляции: 105 °C

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025500 шт126 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарНШВИ 0.75-8КВТАрт. RU 110836
0,57 ₽6 000 шт по каталогу
Параметрический вариантКВТНШВИ 0.75-12Арт. RU 110837
3,20 ₽17 400 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТНШВИ 0.34-8Арт. RU 110834
1,26 ₽500 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантКВТНШВИ 1.0-12Арт. RU 110839
1,01 ₽2 700 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантКВТНШВИ 2.5-12Арт. RU 110844
1,50 ₽1 000 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

ГлубинаL - 14,3 ммL - 14,3 ммСовпадаетL - 12,5 ммОтличаетсяL - 18,3 ммОтличаетсяL - 19,4 ммОтличается
Основные размерыL - 14,3; L1 - 8; l - 10; d - 1,5; d1 - 1,2; D - 2,7 ммL - 14,3; L1 - 12; l - 10; d - 1,5; d1 - 1,2; D - 2,7 ммОтличаетсяL - 12,5; L1 - 8; l - 10; d - 1,1; d1 - 0,8; D - 1,7 ммОтличаетсяL - 18,3; L1 - 12; l - 14; d - 1,8; d1 - 1,4; D - 3,0 ммОтличаетсяL - 19,4; L1 - 12; l - 14; d - 2,6; d1 - 2,3; D - 4,2 ммОтличается
Сечение провода0,75 мм0,75 ммСовпадает0,34 ммОтличается1 ммОтличается2,5 ммОтличается
Диапазон рабочих температур(по стойкости изоляции) - до 105 °С(по стойкости изоляции) - до 105 °ССовпадает(по стойкости изоляции) - до 105 °ССовпадает(по стойкости изоляции) - до 105 °ССовпадает(по стойкости изоляции) - до 105 °ССовпадает
Материалконтакт - медь луженая; изоляция - полипропилен серого цветаконтакт - медь луженая; изоляция - полипропилен серого цветаСовпадаетконтакт - медь луженая; изоляция - полипропилен зеленого цветаОтличаетсяконтакт - медь луженая; изоляция - полипропилен красного цветаОтличаетсяконтакт - медь луженая; изоляция - полипропилен синего цветаОтличается
  • Параметрический вариантКВТНШВИ 0.75-12Арт. RU 110837
    3,20 ₽17 400 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Глубина
    ТекущийL - 14,3 ммАналогL - 14,3 ммСовпадает
    Основные размеры
    ТекущийL - 14,3; L1 - 8; l - 10; d - 1,5; d1 - 1,2; D - 2,7 ммАналогL - 14,3; L1 - 12; l - 10; d - 1,5; d1 - 1,2; D - 2,7 ммОтличается
    Сечение провода
    Текущий0,75 ммАналог0,75 ммСовпадает
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
    Материал
    Текущийконтакт - медь луженая; изоляция - полипропилен серого цветаАналогконтакт - медь луженая; изоляция - полипропилен серого цветаСовпадает
    Открыть товар
  • Параметрический вариантКВТНШВИ 0.34-8Арт. RU 110834
    1,26 ₽500 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Глубина
    ТекущийL - 14,3 ммАналогL - 12,5 ммОтличается
    Основные размеры
    ТекущийL - 14,3; L1 - 8; l - 10; d - 1,5; d1 - 1,2; D - 2,7 ммАналогL - 12,5; L1 - 8; l - 10; d - 1,1; d1 - 0,8; D - 1,7 ммОтличается
    Сечение провода
    Текущий0,75 ммАналог0,34 ммОтличается
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
    Материал
    Текущийконтакт - медь луженая; изоляция - полипропилен серого цветаАналогконтакт - медь луженая; изоляция - полипропилен зеленого цветаОтличается
    Открыть товар
  • Параметрический вариантКВТНШВИ 1.0-12Арт. RU 110839
    1,01 ₽2 700 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Глубина
    ТекущийL - 14,3 ммАналогL - 18,3 ммОтличается
    Основные размеры
    ТекущийL - 14,3; L1 - 8; l - 10; d - 1,5; d1 - 1,2; D - 2,7 ммАналогL - 18,3; L1 - 12; l - 14; d - 1,8; d1 - 1,4; D - 3,0 ммОтличается
    Сечение провода
    Текущий0,75 ммАналог1 ммОтличается
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
    Материал
    Текущийконтакт - медь луженая; изоляция - полипропилен серого цветаАналогконтакт - медь луженая; изоляция - полипропилен красного цветаОтличается
    Открыть товар
  • Параметрический вариантКВТНШВИ 2.5-12Арт. RU 110844
    1,50 ₽1 000 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Глубина
    ТекущийL - 14,3 ммАналогL - 19,4 ммОтличается
    Основные размеры
    ТекущийL - 14,3; L1 - 8; l - 10; d - 1,5; d1 - 1,2; D - 2,7 ммАналогL - 19,4; L1 - 12; l - 14; d - 2,6; d1 - 2,3; D - 4,2 ммОтличается
    Сечение провода
    Текущий0,75 ммАналог2,5 ммОтличается
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
    Материал
    Текущийконтакт - медь луженая; изоляция - полипропилен серого цветаАналогконтакт - медь луженая; изоляция - полипропилен синего цветаОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
