Наконечники штыревые втулочные КВТ НШВ 2.5-8

8х3.3, до 690 В

Товар подлежит обязательной маркировке
MPN
НШВ 2.5-8
Бренд
КВТ
Артикул RU
115924

Основные параметры

Рабочее напряжение
до 0,69 кВ
Размер
L - 8, l - 8, D - 3.3, d - 2.6, d1 - 2.3 мм
Тип клемм (наконечников) для обжима
наконечник втулочный
Класс гибкости
3, 4, 5, 6
Длина контактной части
8 мм
Материал жилы
медь
Все характеристики
Документация
500 шт в наличии0,74 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

10 параметров из источника

Электрические параметры

Рабочее напряжение
до 0,69 кВ

Монтаж и корпус

Размер
L - 8, l - 8, D - 3.3, d - 2.6, d1 - 2.3 мм
Длина контактной части
8 мм
Материал жилы
медь
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Технология монтажа
опрессовка

Другие параметры

Тип клемм (наконечников) для обжима
наконечник втулочный
Класс гибкости
3, 4, 5, 6
Сечение жилы
2,5 мм

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

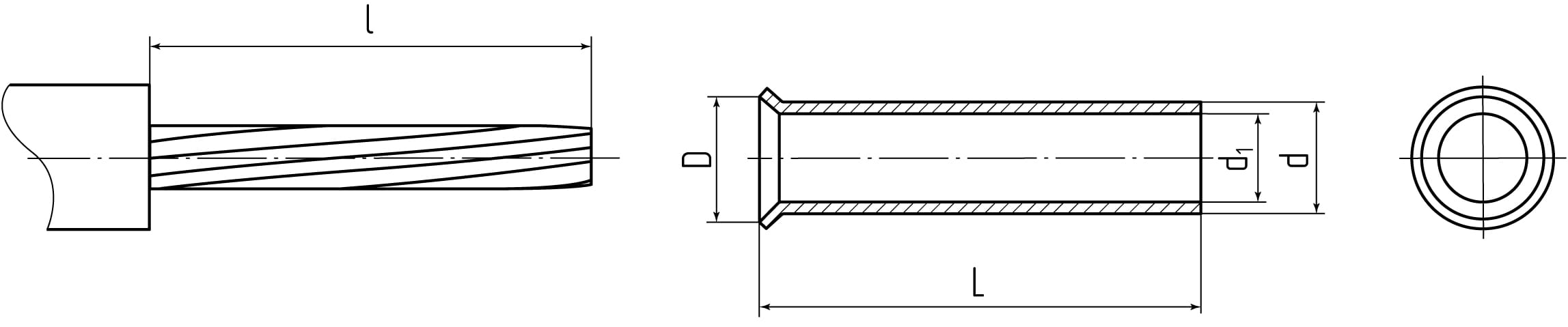

Миниатюра: Схема НШВ 2.5-8
IMAGE · Схема

Схема НШВ 2.5-8

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 25.08.2026
Источник / остаток
Каталог RU Electronics · 500 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка партии не указаны

Описание

Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты Размеры втулок НШВ рассчитаны для монтажа одного проводника соответствующего сечения. Однако, поскольку пластмассовая ограничительная манжета отсутствует, втулки могут быть также использованы для соединения двух и более проводников Завод жилы во втулку осуществляется со стороны раструба Материал коннектора: медь марки М1 Покрытие: электролитическое лужение Температурный диапазон эксплуатации: от -55 °C до +135 °C Благодаря расширенному температурному диапазону, наконечники НШВ рекомендованы к применению для проводов с термостойкой изоляцией из кремний-органической резины марок ПРКА, ПРКС, ПВКВ, РКГМ Втулки без манжеты незаменимы для оконцевания проводов с толстой изоляцией (например, кабелей с резиновой изоляцией КГ и КОГ)

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано100 шт5500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарНШВ 2.5-8КВТАрт. RU 115924
0,74 ₽500 шт по каталогу
Параметрический вариантКВТНШВ 1.0-8Арт. RU 115923
0,45 ₽64 500 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантКВТНШВ 4.0-9Арт. RU 115925
0,84 ₽1 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТНШВ 35-16Арт. RU 115930
4,75 ₽200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТНШВ 50-20Арт. RU 115931
10,39 ₽99 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Технология монтажаопрессовкаопрессовкаСовпадаетопрессовкаСовпадаетопрессовкаСовпадаетопрессовкаСовпадает
Материал контактной частимедьмедьСовпадаетмедьСовпадаетмедьСовпадаетмедьСовпадает
Рабочее напряжениедо 0,69 кВдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадает
Длина контактной части8 мм8 ммСовпадает9 ммОтличается16 ммОтличается20 ммОтличается
Покрытие контактной частигальваническое лужениегальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадает
  • Параметрический вариантКВТНШВ 1.0-8Арт. RU 115923
    0,45 ₽64 500 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Длина контактной части
    Текущий8 ммАналог8 ммСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Открыть товар
  • Параметрический вариантКВТНШВ 4.0-9Арт. RU 115925
    0,84 ₽1 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Длина контактной части
    Текущий8 ммАналог9 ммОтличается
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Открыть товар
  • Параметрический вариантКВТНШВ 35-16Арт. RU 115930
    4,75 ₽200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Длина контактной части
    Текущий8 ммАналог16 ммОтличается
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Открыть товар
  • Параметрический вариантКВТНШВ 50-20Арт. RU 115931
    10,39 ₽99 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Длина контактной части
    Текущий8 ммАналог20 ммОтличается
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
