Кабельные наконечники втулочные неизолированные
Наконечники штыревые втулочные КВТ НШВ 1.0-8, 8х2.2, до 690 В
Наконечники штыревые втулочные КВТ НШВ 1.0-8, 8х2.2, до 690 В
- MPN
- НШВ 1.0-8
- Бренд
- КВТ
- Артикул RU
- 115923
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 68 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet отсутствует — можно запросить
68 500 шт в наличии0,45 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Рабочее напряжение
- до 0,69 кВ
- Размер

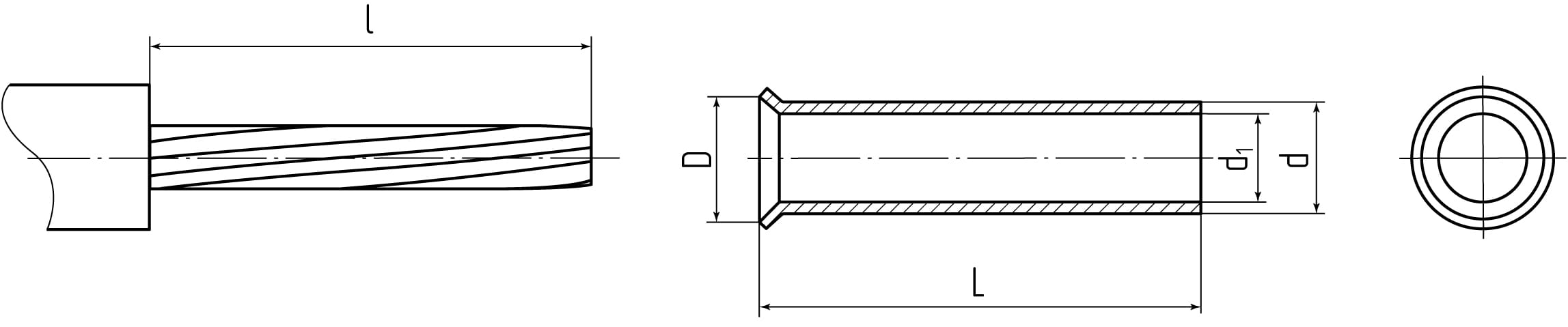

- L - 8, l - 8, D - 2.2, d - 1.8, d1 - 1.4 мм
- Тип клемм (наконечников) для обжима
- наконечник втулочный
- Класс гибкости
- 3, 4, 5, 6
- Длина контактной части
- 8 мм
- Материал жилы
- медь
- Материал контактной части
- медь
- Покрытие контактной части
- гальваническое лужение
- Сечение жилы
- 1 мм
- Технология монтажа
- опрессовка
Описание
Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты Размеры втулок НШВ рассчитаны для монтажа одного проводника соответствующего сечения. Однако, поскольку пластмассовая ограничительная манжета отсутствует, втулки могут быть также использованы для соединения двух и более проводников Завод жилы во втулку осуществляется со стороны раструба Материал коннектора: медь марки М1 Покрытие: электролитическое лужение Температурный диапазон эксплуатации: от -55 °C до +135 °C Благодаря расширенному температурному диапазону, наконечники НШВ рекомендованы к применению для проводов с термостойкой изоляцией из кремний-органической резины марок ПРКА, ПРКС, ПВКВ, РКГМ Втулки без манжеты незаменимы для оконцевания проводов с толстой изоляцией (например, кабелей с резиновой изоляцией КГ и КОГ)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 500 шт4567 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарНШВ 1.0-8КВТАрт. RU 115923 0,45 ₽68 500 шт по каталогу |  0,65 ₽500 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 0,49 ₽9 600 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 0,52 ₽6 180 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 0,74 ₽3 500 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Технология монтажа | опрессовка | опрессовкаСовпадает | опрессовкаСовпадает | опрессовкаСовпадает | опрессовкаСовпадает |
| Длина контактной части | 8 мм | 8 ммСовпадает | 8 ммСовпадает | 8 ммСовпадает | 8 ммСовпадает |
| Материал контактной части | медь | медьСовпадает | медьСовпадает | медьСовпадает | медьСовпадает |
| Покрытие контактной части | гальваническое лужение | гальваническое лужениеСовпадает | гальваническое лужениеСовпадает | гальваническое лужениеСовпадает | гальваническое лужениеСовпадает |
| Рабочее напряжение | до 0,69 кВ | до 0,69 кВСовпадает | до 0,69 кВСовпадает | до 0,69 кВСовпадает | до 0,69 кВСовпадает |
- 0,65 ₽500 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Технология монтажа
- ТекущийопрессовкаАналогопрессовкаСовпадает
- Длина контактной части
- Текущий8 ммАналог8 ммСовпадает
- Материал контактной части
- ТекущиймедьАналогмедьСовпадает
- Покрытие контактной части
- Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
- Рабочее напряжение
- Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
- 0,49 ₽9 600 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Технология монтажа
- ТекущийопрессовкаАналогопрессовкаСовпадает
- Длина контактной части
- Текущий8 ммАналог8 ммСовпадает
- Материал контактной части
- ТекущиймедьАналогмедьСовпадает
- Покрытие контактной части
- Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
- Рабочее напряжение
- Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
- 0,52 ₽6 180 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Технология монтажа
- ТекущийопрессовкаАналогопрессовкаСовпадает
- Длина контактной части
- Текущий8 ммАналог8 ммСовпадает
- Материал контактной части
- ТекущиймедьАналогмедьСовпадает
- Покрытие контактной части
- Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
- Рабочее напряжение
- Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
- 0,74 ₽3 500 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Технология монтажа
- ТекущийопрессовкаАналогопрессовкаСовпадает
- Длина контактной части
- Текущий8 ммАналог8 ммСовпадает
- Материал контактной части
- ТекущиймедьАналогмедьСовпадает
- Покрытие контактной части
- Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
- Рабочее напряжение
- Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
