Datasheet N-S58P-1
Технические параметры, размеры и рекомендации производителя
Высокочастотные разъемы

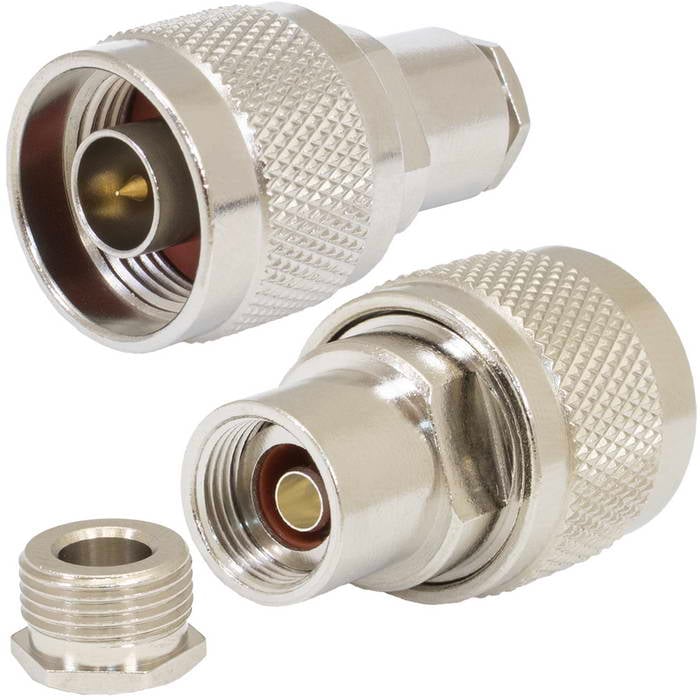

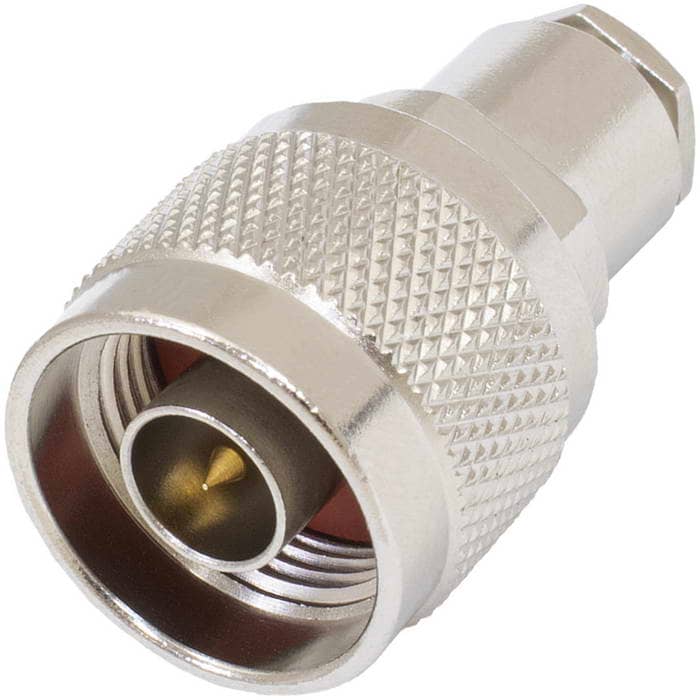

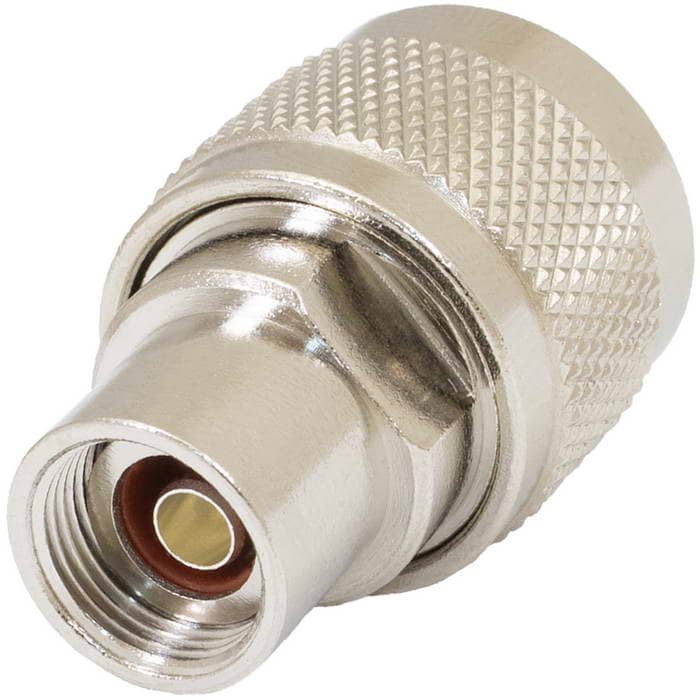

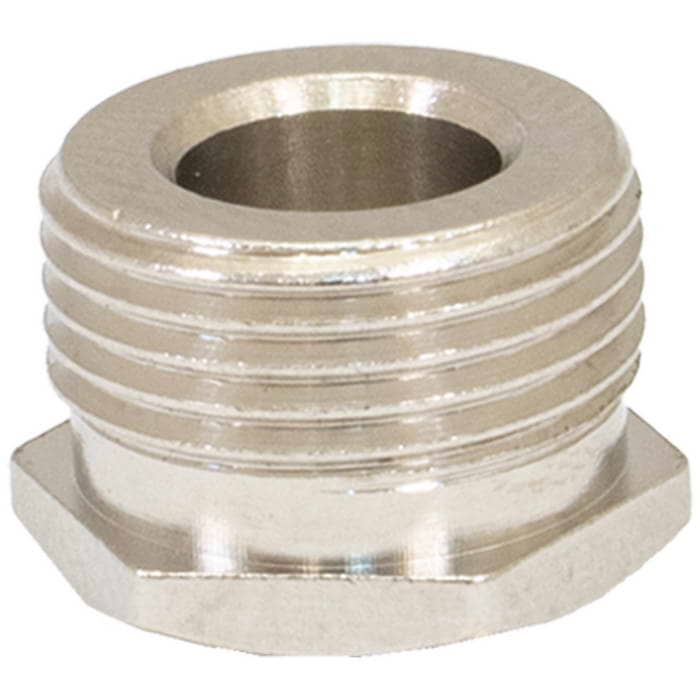

Разъём высокочастотный RUICHI N-S58P-1, с крышкой
Разъём высокочастотный RUICHI N-S58P-1, с крышкой
- MPN
- N-S58P-1
- Бренд
- Ruichi
- Артикул RU
- 86766
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 500 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ152,10 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

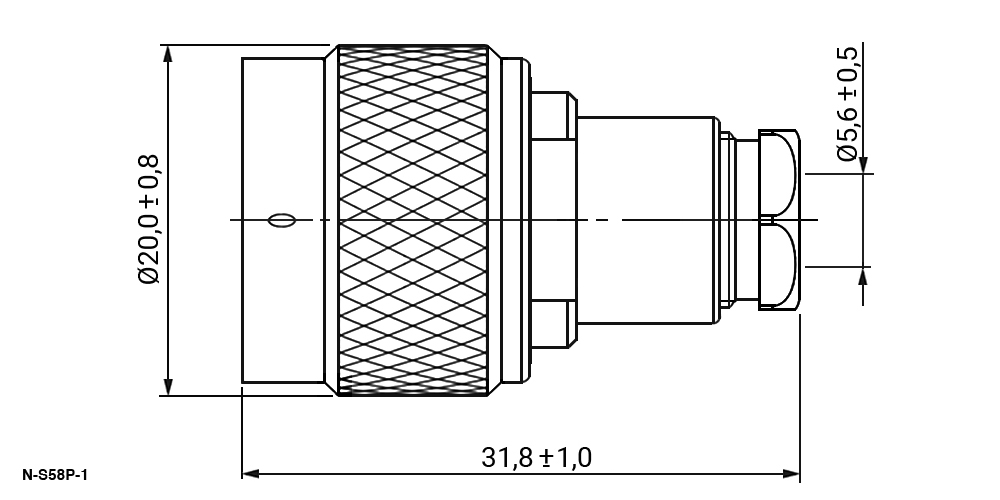

Документация и схема
Характеристики
- Описание
- Переходник антенный на кабель
- Тип кабеля
- RG58
- Диапазон рабочих частот, ГГц
- 0 ... 6
- Волновое сопротивление, Ом
- 50
- Сопротивление изоляции, МОм, не менее
- 5000
- Количество соединений/ разъединений, циклов, не менее
- 500
- Вес брутто
- 35.00
- Транспортная упаковка: размер/кол-во
- 33.5*25*22.5/500
- Диапазон рабочих температур, °C
- -55 ...+155 °С
- Тип разъёма
- N-P (вилка)
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарN-S58P-1RUICHIАрт. RU 86766 152,10 ₽Под заказ |  155,10 ₽170 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  113,24 ₽1 500 шт ожидается по каталогу Совпадает 2 из 5 сравнимых параметров |  125,99 ₽262 шт по каталогу Совпадает 1 из 2 сравнимых параметров |  153,12 ₽20 шт по каталогу Совпадает 1 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | N-P (вилка) | гнездо (jack)Отличается | разъем высокочастотный серии N с фланцем, розетка (F)Отличается | N-P (вилка) / F-J (розетка)Отличается | N - розетка угловаяОтличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | 0 ... 6 | до 4Отличается | до 11Отличается | —Нет данных | —Нет данных |
| Сопротивление изоляции, МОм, не менее | 5000 | —Нет данных | 5000Совпадает | —Нет данных | —Нет данных |
| Диапазон рабочих температур, °C | -55 ...+155 °С | -55 ...+155 °ССовпадает | -55...+125 °СОтличается | —Нет данных | -55 ...+155Отличается |
- 155,10 ₽170 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийN-P (вилка)Аналоггнездо (jack)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0 ... 6Аналогдо 4Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-55 ...+155 °САналог-55 ...+155 °ССовпадает
- 113,24 ₽1 500 шт ожидается по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийN-P (вилка)Аналогразъем высокочастотный серии N с фланцем, розетка (F)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0 ... 6Аналогдо 11Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих температур, °C
- Текущий-55 ...+155 °САналог-55...+125 °СОтличается
- 125,99 ₽262 шт по каталогу
Совпадает 1 из 2 сравнимых параметров
- Тип разъёма
- ТекущийN-P (вилка)АналогN-P (вилка) / F-J (розетка)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0 ... 6Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-55 ...+155 °САналог—Нет данных
- 153,12 ₽20 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Тип разъёма
- ТекущийN-P (вилка)АналогN - розетка угловаяОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0 ... 6Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-55 ...+155 °САналог-55 ...+155Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
