Datasheet N-J3CY/ RG316/ C2-JW3Y-100mm
Технические параметры, размеры и рекомендации производителя
Высокочастотные разъемы

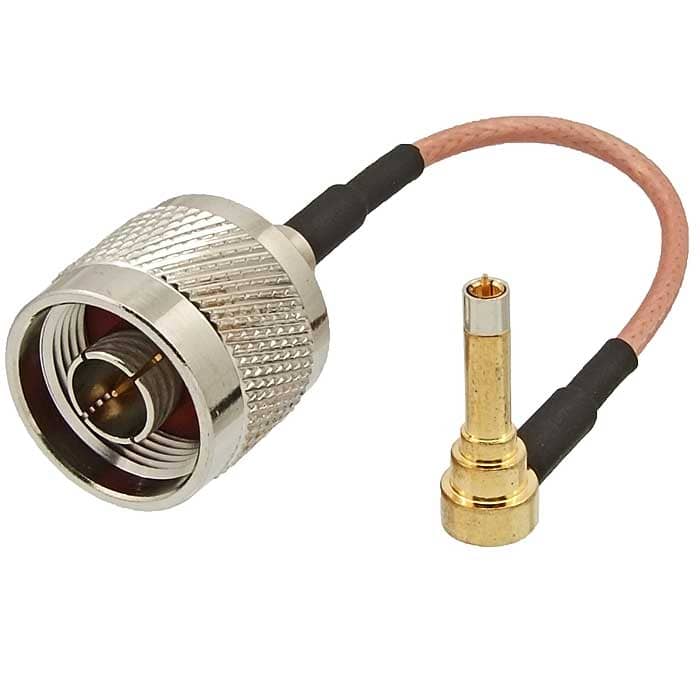

Разъём высокочастотный RUICHI N-J3CY/ RG316/ C2-JW3Y-100 мм, длина 10 см
Разъём высокочастотный RUICHI N-J3CY/ RG316/ C2-JW3Y-100 мм, длина 10 см
- MPN
- N-J3CY/ RG316/ C2-JW3Y-100mm
- Бренд
- Ruichi
- Артикул RU
- 93343
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 122 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 2 / 5 шт в упаковке
- Date code / партия
- Год / маркировка: 2017
- Документация
- Datasheet: 1
122 шт в наличии205,70 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Описание
- Переходник антенный - кабельная сборка
- Тип кабеля
- RG316
- Диапазон рабочих частот, ГГц
- до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)
- Волновое сопротивление, Ом
- 50
- Затухание
- 0.15 дБ/м
- Материал оболочки кабеля
- фторопласт FEP
- Диаметр кабеля, мм
- 2,50
- Длина кабеля, мм
- 100 ± 2
- Вес брутто
- 28.00
- Транспортная упаковка: размер/кол-во
- 41*31*27/200
- Диапазон рабочих температур, °C
- -55...+200
- Тип разъёма
- N-P (вилка)/C2-P (вилка)
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20172 шт12 шт
20175 шт24120 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарN-J3CY/ RG316/ C2-JW3Y-100mmRUICHIАрт. RU 93343 205,70 ₽122 шт по каталогу |  191,60 ₽100 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  183,61 ₽100 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  175,44 ₽85 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  140,08 ₽6 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | N-P (вилка)/C2-P (вилка) | N-P (вилка)/C2-P (вилка)Совпадает | MMCX-P (вилка угловая)/ MMCX-P (вилка угловая)Отличается | N-P (вилка)/ N-J (розетка)Отличается | N-F (розетка)/ENDОтличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц) | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает |
| Диаметр кабеля, мм | 2,50 | 2,50Совпадает | 2,50Совпадает | 2,50Совпадает | 2,50Совпадает |
| Диапазон рабочих температур, °C | -55...+200 | -55...+200Совпадает | -55...+200Совпадает | -55...+200Совпадает | -55...+200Совпадает |
- 191,60 ₽100 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип разъёма
- ТекущийN-P (вилка)/C2-P (вилка)АналогN-P (вилка)/C2-P (вилка)Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Диаметр кабеля, мм
- Текущий2,50Аналог2,50Совпадает
- Диапазон рабочих температур, °C
- Текущий-55...+200Аналог-55...+200Совпадает
- 183,61 ₽100 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийN-P (вилка)/C2-P (вилка)АналогMMCX-P (вилка угловая)/ MMCX-P (вилка угловая)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Диаметр кабеля, мм
- Текущий2,50Аналог2,50Совпадает
- Диапазон рабочих температур, °C
- Текущий-55...+200Аналог-55...+200Совпадает
- 175,44 ₽85 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийN-P (вилка)/C2-P (вилка)АналогN-P (вилка)/ N-J (розетка)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Диаметр кабеля, мм
- Текущий2,50Аналог2,50Совпадает
- Диапазон рабочих температур, °C
- Текущий-55...+200Аналог-55...+200Совпадает
- 140,08 ₽6 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийN-P (вилка)/C2-P (вилка)АналогN-F (розетка)/ENDОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Диаметр кабеля, мм
- Текущий2,50Аналог2,50Совпадает
- Диапазон рабочих температур, °C
- Текущий-55...+200Аналог-55...+200Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
