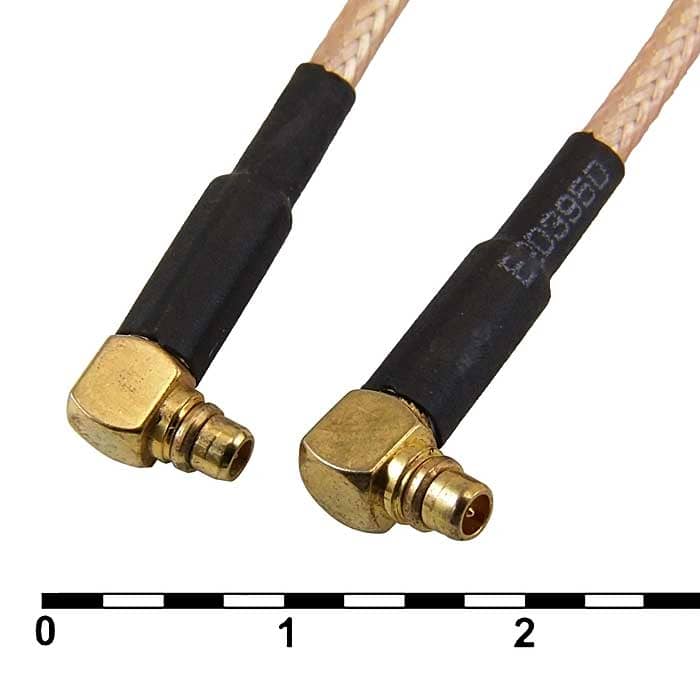

Разъём высокочастотный RUICHI ммCX-JW3/ ммCX-JW3-RG316-30

угловой

MPN: MMCX-JW3/MMCX-JW3-RG316-30
Бренд: Ruichi
Артикул RU: 82628

Основные параметры

Описание: Переходник антенный - кабельная сборка
Тип кабеля: RG316
Диапазон рабочих частот, ГГц: до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)
Волновое сопротивление, Ом: 50
Затухание: 0.15 дБ/м
Материал оболочки кабеля: фторопласт FEP

Все характеристики

Документация

35 шт в наличии183,61 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Диапазон рабочих частот, ГГц: до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)
Волновое сопротивление, Ом: 50

Монтаж и корпус

Материал оболочки кабеля: фторопласт FEP
Диаметр кабеля, мм: 2,50
Длина кабеля, мм: 300 ± 2

Условия эксплуатации

Диапазон рабочих температур, °C: -55...+200

Упаковка и вес

Вес брутто: 6.91
Транспортная упаковка: размер/кол-во: 42*28*18.5/700

Другие параметры

Описание: Переходник антенный - кабельная сборка
Тип кабеля: RG316
Затухание: 0.15 дБ/м
Тип разъёма: MMCX-P (вилка угловая)/ MMCX-P (вилка угловая)

Документация и схема

Файлы в каталоге не найдены

Документы пока не привязаны

Запросим datasheet или схему у поставщика для этой позиции.

Условия поставки

Обновлено 01.09.2026

Источник / остаток: Каталог RU Electronics · 35 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 5 / 10 шт в упаковке
Date code / партия: Год / маркировка: 2024
Документация: Datasheet отсутствует — можно запросить

Описание

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

20245 шт735 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарMMCX-JW3/MMCX-JW3-RG316-30RUICHIАрт. RU 82628 183,61 ₽35 шт по каталогу	Параметрический вариантRUICHIN-J3CY/ RG316/ C2-JW3Y-100mmАрт. RU 93343 205,70 ₽122 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHIN-JKF/MCX-PR RG316 15cmАрт. RU 124576 196,22 ₽59 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHIBNC-JKY/MCX-PR RG316 15cmАрт. RU 124608 136,40 ₽92 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHIMMCX-M/SMA-F RG-178U 15CMАрт. RU 107492 115,77 ₽1 000 шт ожидается по каталогу Совпадает 3 из 5 сравнимых параметров
Тип разъёма	MMCX-P (вилка угловая)/ MMCX-P (вилка угловая)	N-P (вилка)/C2-P (вилка)Отличается	N-J (розетка)/MCX-P (вилка)Отличается	BNC-J (розетка)/ MCX-P (вилка)Отличается	MMCX-M (вилка углоая)/ SMA-F (розетка)Отличается
Диапазон рабочих частот, ГГц	до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)	до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает	до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает	до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает	до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
Волновое сопротивление, Ом	50	50Совпадает	50Совпадает	50Совпадает	50Совпадает
Диаметр кабеля, мм	2,50	2,50Совпадает	2,50Совпадает	2,5Совпадает	1,80Отличается
Диапазон рабочих температур, °C	-55...+200	-55...+200Совпадает	-55...+200Совпадает	-55...+200Совпадает	-55...+200Совпадает

Параметрический вариантRUICHIN-J3CY/ RG316/ C2-JW3Y-100mmАрт. RU 93343
205,70 ₽122 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип разъёма
ТекущийMMCX-P (вилка угловая)/ MMCX-P (вилка угловая)АналогN-P (вилка)/C2-P (вилка)Отличается
Диапазон рабочих частот, ГГц
Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
Волновое сопротивление, Ом
Текущий50Аналог50Совпадает
Диаметр кабеля, мм
Текущий2,50Аналог2,50Совпадает
Диапазон рабочих температур, °C
Текущий-55...+200Аналог-55...+200Совпадает
Открыть товар
Параметрический вариантRUICHIN-JKF/MCX-PR RG316 15cmАрт. RU 124576
196,22 ₽59 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип разъёма
ТекущийMMCX-P (вилка угловая)/ MMCX-P (вилка угловая)АналогN-J (розетка)/MCX-P (вилка)Отличается
Диапазон рабочих частот, ГГц
Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
Волновое сопротивление, Ом
Текущий50Аналог50Совпадает
Диаметр кабеля, мм
Текущий2,50Аналог2,50Совпадает
Диапазон рабочих температур, °C
Текущий-55...+200Аналог-55...+200Совпадает
Открыть товар
Параметрический вариантRUICHIBNC-JKY/MCX-PR RG316 15cmАрт. RU 124608
136,40 ₽92 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип разъёма
ТекущийMMCX-P (вилка угловая)/ MMCX-P (вилка угловая)АналогBNC-J (розетка)/ MCX-P (вилка)Отличается
Диапазон рабочих частот, ГГц
Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
Волновое сопротивление, Ом
Текущий50Аналог50Совпадает
Диаметр кабеля, мм
Текущий2,50Аналог2,5Совпадает
Диапазон рабочих температур, °C
Текущий-55...+200Аналог-55...+200Совпадает
Открыть товар
Параметрический вариантRUICHIMMCX-M/SMA-F RG-178U 15CMАрт. RU 107492
115,77 ₽1 000 шт ожидается по каталогу
Совпадает 3 из 5 сравнимых параметров
Тип разъёма
ТекущийMMCX-P (вилка угловая)/ MMCX-P (вилка угловая)АналогMMCX-M (вилка углоая)/ SMA-F (розетка)Отличается
Диапазон рабочих частот, ГГц
Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
Волновое сопротивление, Ом
Текущий50Аналог50Совпадает
Диаметр кабеля, мм
Текущий2,50Аналог1,80Отличается
Диапазон рабочих температур, °C
Текущий-55...+200Аналог-55...+200Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
