Datasheet MTS-203-A2 on-off-on
Технические параметры, размеры и рекомендации производителя

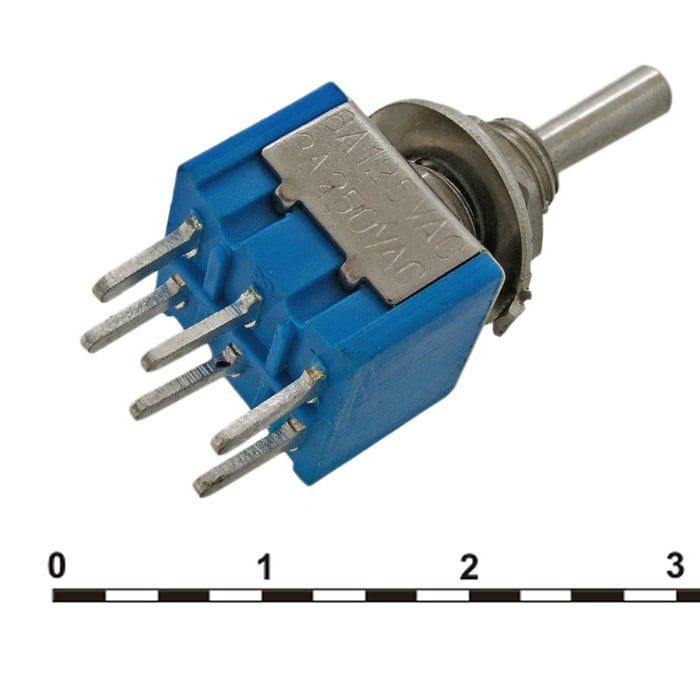

Микротумблер RUICHI MTS-203-A2
ON-OFF-ON, DPDT, 3 А, 250 В, 20 мОм, установочное отверстие 6 мм, 6 контактов
- MPN
- MTS-203-A2 on-off-on
- Бренд
- Ruichi
- Артикул RU
- 70227
Основные параметры
- Схема переключения
- ON-OFF-ON, DPDT
- Номинальный ток
- 3 (6) А
- Высота
- 13,2 мм
- Ширина
- 12,7 мм
- Глубина
- 35,6 мм
- Размер установочного отверстия
- Ф6 мм
Под заказ40,74 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 3 (6) А
- Коммутируемое напряжение
- 250 (125) В
- Схема переключения
- ON-OFF-ON, DPDT
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление катушки
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 1500 (50 Гц, 1 мин.) В
- Количество циклов коммутации (электро), не менее
- 10000
Монтаж и корпус
- Высота
- 13,2 мм
- Ширина
- 12,7 мм
- Глубина
- 35,6 мм
- Размер установочного отверстия
- Ф6 мм
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/ 2 (6P)
Условия эксплуатации
- Диапазон рабочих температур
- -25 ...+85 °С
Упаковка и вес
- Вес брутто
- 6.83
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/2000

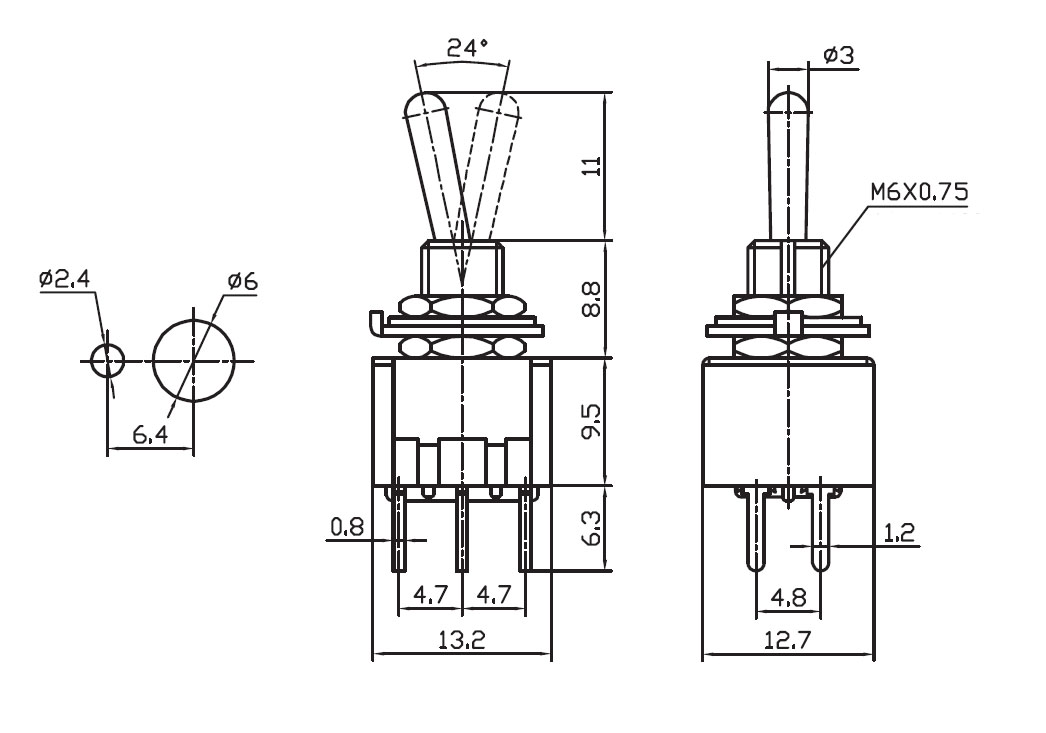

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 2 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Микротумблер RUICHI MTS-203-A2, ON-OFF-ON, DPDT, 3 А, 250 В, 20 мОм, установочное отверстие 6 мм, 6 контактов коммутирует цепи сигнализации, питания и управления с напряжением до 250 В, силой тока до 6 А и коммутируемой мощностью до 750 Вт. Тип механизма переключения микротумблера – рычажный.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMTS-203-A2 on-off-onRUICHIАрт. RU 70227 40,74 ₽Под заказ |  37,10 ₽1 080 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  83,72 ₽1 078 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  42,69 ₽920 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  40,65 ₽2 300 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF-ON, DPDT | ON-ON, DPDTОтличается | ON-ON, DPDTОтличается | ON-OFF-ON, DPDTСовпадает | ON-OFF, DPSTОтличается |
| Коммутируемое напряжение | 250 (125) В | 250 (125) ВСовпадает | 250 (125) ВСовпадает | 250 (125) ВСовпадает | 250 (125) ВСовпадает |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 50 мОмОтличается | 20 мОмСовпадает |
| Номинальный ток | 3 (6) А | 3 (6) АСовпадает | 3 (6) АСовпадает | 3 (6) АСовпадает | 3 (6) АСовпадает |
| Сопротивление катушки | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | —Нет данных | —Нет данных |
- 37,10 ₽1 080 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, DPDTАналогON-ON, DPDTОтличается
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 83,72 ₽1 078 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, DPDTАналогON-ON, DPDTОтличается
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 42,69 ₽920 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, DPDTАналогON-OFF-ON, DPDTСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог50 мОмОтличается
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог—Нет данных
- 40,65 ₽2 300 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, DPDTАналогON-OFF, DPSTОтличается
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Сопротивление катушки
- Текущий1000 (при Uисп.dc=500 В) МОмАналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
