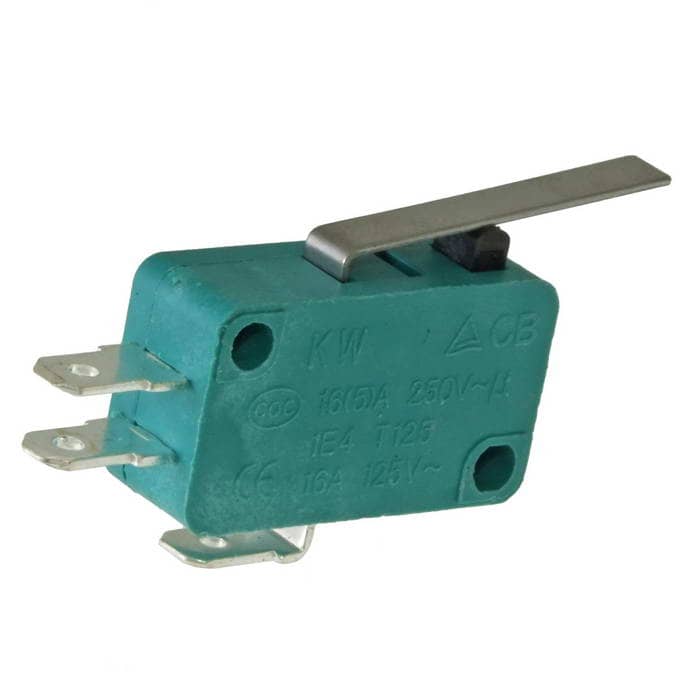

Микропереключатель с планкой RUICHI MSW-02B

ON-(ON) SPST, 5 А, 250 В

MPN
MSW-02B on-on
Бренд
Ruichi
Артикул RU
108622

Основные параметры

Схема переключения
ON-(ON), SPST
Номинальный ток, А
5 (ВНИМАНИЕ! Все MSW на 5А)
Номинальное напряжение, В
250
Тип переключателя
Микропереключатель серии MSW с планкой
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
30
Все характеристики
Документация
500 шт в наличии18,60 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Схема переключения
ON-(ON), SPST
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
30
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Количество циклов коммутации (электро), не менее
100000
Номинальное напряжение, В
250
Номинальный ток, А
5 (ВНИМАНИЕ! Все MSW на 5А)

Монтаж и корпус

Глубина, мм
28,8 (корпус)
Ширина, мм
10,3
Высота, мм
15,8 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+80

Упаковка и вес

Вес брутто
7.32
Транспортная упаковка: размер/кол-во
53*29.5*30.5/3000

Другие параметры

Тип переключателя
Микропереключатель серии MSW с планкой
Вынос планки, мм
L - 27

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

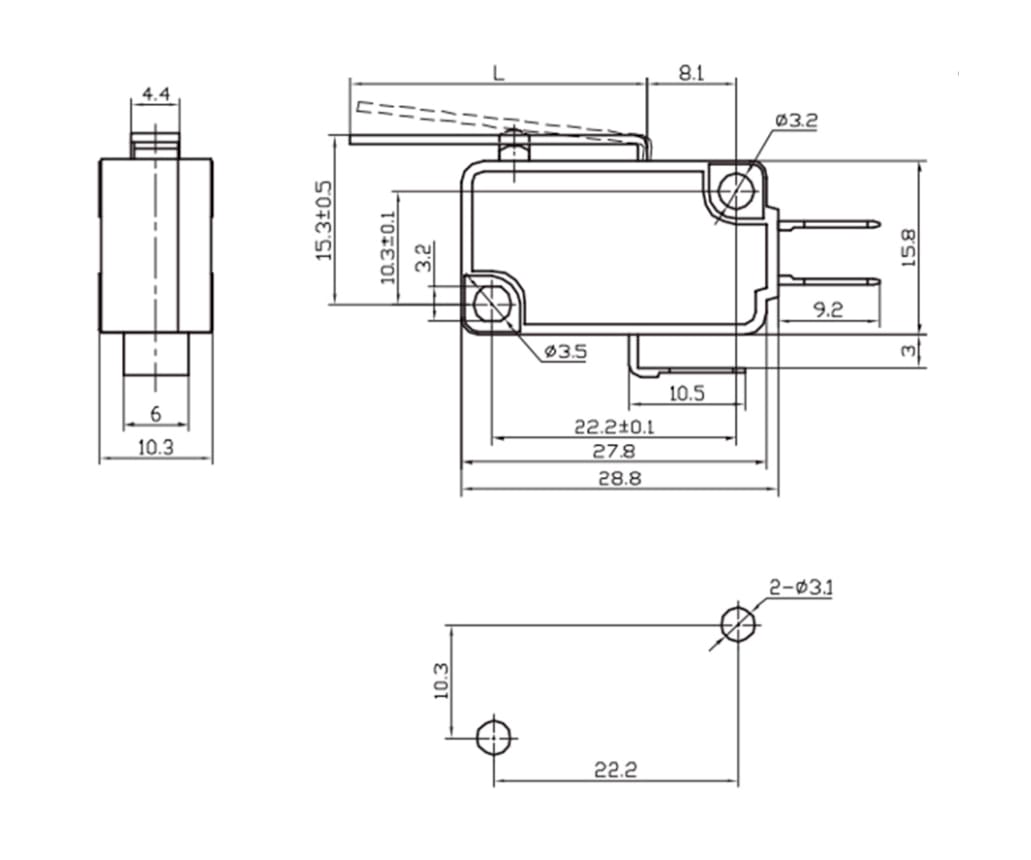

Миниатюра: Схема MSW-02B on-on
IMAGE · Схема

Схема MSW-02B on-on

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 500 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Микропереключатель с планкой RUICHI MSW-02B, ON-(ON) SPST, 5 А, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026100 шт5500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарMSW-02B on-onRUICHIАрт. RU 108622
18,60 ₽500 шт по каталогу
Параметрический вариантRUICHIMSW-07Арт. RU 61847
101,66 ₽25 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIMSW-03B on-onАрт. RU 108623
26,52 ₽46 400 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIMSW-01BАрт. RU 122113
20,04 ₽14 000 шт ожидается по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIMSW-13-1Арт. RU 120175
27,82 ₽1 300 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Схема переключенияON-(ON), SPSTON-(ON); 6P - 2x3ОтличаетсяON-(ON)ОтличаетсяON-(ON)ОтличаетсяON-(ON)Отличается
Контактное сопротивление, мОм, не более3030Совпадает30Совпадает30Совпадает30Совпадает
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В)100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В250250/ 125Отличается250/125Отличается250/125Отличается250/ 125Отличается
Номинальный ток, А5 (ВНИМАНИЕ! Все MSW на 5А)5 (ВНИМАНИЕ! Все MSW на 5А)Совпадает3Отличается3Отличается10Отличается
  • Параметрический вариантRUICHIMSW-07Арт. RU 61847
    101,66 ₽25 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-(ON), SPSTАналогON-(ON); 6P - 2x3Отличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250Аналог250/ 125Отличается
    Номинальный ток, А
    Текущий5 (ВНИМАНИЕ! Все MSW на 5А)Аналог5 (ВНИМАНИЕ! Все MSW на 5А)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIMSW-03B on-onАрт. RU 108623
    26,52 ₽46 400 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-(ON), SPSTАналогON-(ON)Отличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250Аналог250/125Отличается
    Номинальный ток, А
    Текущий5 (ВНИМАНИЕ! Все MSW на 5А)Аналог3Отличается
    Открыть товар
  • Параметрический вариантRUICHIMSW-01BАрт. RU 122113
    20,04 ₽14 000 шт ожидается по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-(ON), SPSTАналогON-(ON)Отличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250Аналог250/125Отличается
    Номинальный ток, А
    Текущий5 (ВНИМАНИЕ! Все MSW на 5А)Аналог3Отличается
    Открыть товар
  • Параметрический вариантRUICHIMSW-13-1Арт. RU 120175
    27,82 ₽1 300 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-(ON), SPSTАналогON-(ON)Отличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250Аналог250/ 125Отличается
    Номинальный ток, А
    Текущий5 (ВНИМАНИЕ! Все MSW на 5А)Аналог10Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
