Datasheet MSW-03B on-on
Технические параметры, размеры и рекомендации производителя

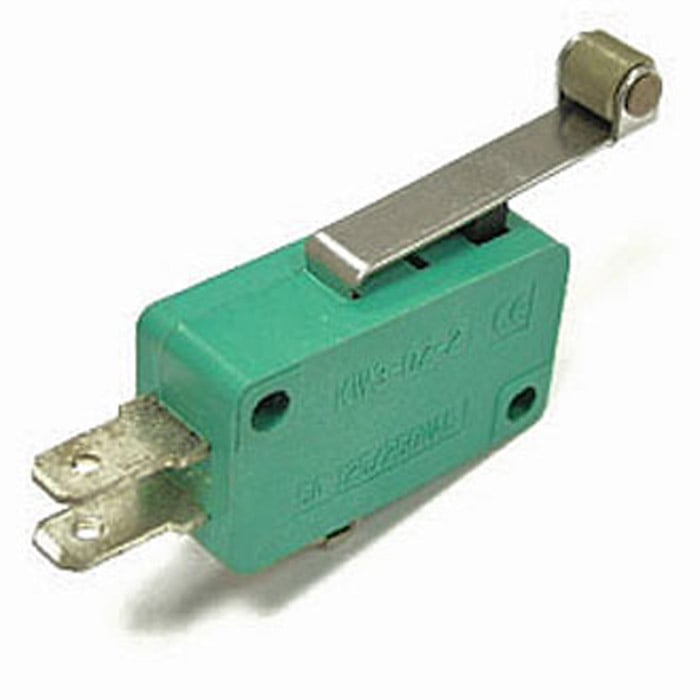

Микропереключатель с планкой и роликом RUICHI MSW-03B
ON-(ON), 3 А, 250 В
- MPN
- MSW-03B on-on
- Бренд
- Ruichi
- Артикул RU
- 108623
Основные параметры
- Схема переключения
- ON-(ON)
- Номинальный ток, А
- 3
- Номинальное напряжение, В
- 250/125
- Тип переключателя
- Микропереключатель серии MSW
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
61 350 шт в наличии26,52 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-(ON)
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Количество циклов коммутации (электро), не менее
- 10000
- Номинальное напряжение, В
- 250/125
- Номинальный ток, А
- 3
Монтаж и корпус
- Глубина, мм
- 28,8 (корпус)
- Ширина, мм
- 10,3
- Высота, мм
- 15,8 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+80
Упаковка и вес
- Вес брутто
- 8.05
- Транспортная упаковка: размер/кол-во
- 54*21.5*26/2000
Другие параметры
- Тип переключателя
- Микропереключатель серии MSW
- Вынос планки, мм
- L - 25

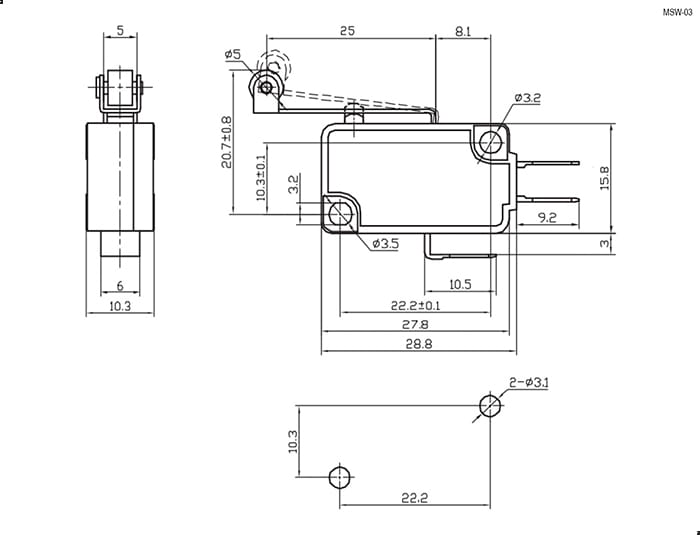

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 61 350 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Микропереключатель с планкой и роликом RUICHI MSW-03B, ON-(ON), 3 А, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт250 шт
2026100 шт61361 300 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMSW-03B on-onRUICHIАрт. RU 108623 26,52 ₽61 350 шт по каталогу |  20,04 ₽4 400 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  15,30 ₽101 200 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 24,90 ₽1 500 шт ожидается по каталогу Совпадает 3 из 5 сравнимых параметров |  27,76 ₽1 450 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-(ON) | ON-(ON)Совпадает | ON-(ON)Совпадает | ON-(ON)Совпадает | ON-OFF, DPSTОтличается |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (500 В, 1 мин.) МОмОтличается |
| Номинальный ток, А | 3 | 3Совпадает | 3Совпадает | 10Отличается | 3 АСовпадает |
| Номинальное напряжение, В | 250/125 | 250/125Совпадает | 250/ 125Отличается | 250/ 125Отличается | —Нет данных |
- 20,04 ₽4 400 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON)АналогON-(ON)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток, А
- Текущий3Аналог3Совпадает
- Номинальное напряжение, В
- Текущий250/125Аналог250/125Совпадает
- 15,30 ₽101 200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON)АналогON-(ON)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток, А
- Текущий3Аналог3Совпадает
- Номинальное напряжение, В
- Текущий250/125Аналог250/ 125Отличается
- 24,90 ₽1 500 шт ожидается по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON)АналогON-(ON)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток, А
- Текущий3Аналог10Отличается
- Номинальное напряжение, В
- Текущий250/125Аналог250/ 125Отличается
- 27,76 ₽1 450 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-(ON)АналогON-OFF, DPSTОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (500 В, 1 мин.) МОмОтличается
- Номинальный ток, А
- Текущий3Аналог3 АСовпадает
- Номинальное напряжение, В
- Текущий250/125Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
