Datasheet MBR20100CT
Технические параметры, размеры и рекомендации производителя
MBR20100CT Elecsuper Диод Шоттки 100 В
20 А, TO-220
- MPN
- MBR20100CT
- Бренд
- Elecsuper
- Артикул RU
- 120154
Основные параметры
- Схема включения диодов
- 2 диода, общий катод
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 20
- Прямое падение напряжения (Vf), В
- 0,85
- Ударный прямой ток, А
- 200
- Ток утечки, мА
- 2
3 700 шт в наличии19,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 20
- Прямое падение напряжения (Vf), В
- 0,85
- Ударный прямой ток, А
- 200
- Ток утечки, мА
- 2
Монтаж и корпус
- Корпус
- TO-220
- Тип монтажа
- Сквозной
Условия эксплуатации
- Диапазон рабочих температур
- -65...+150 °С
Упаковка и вес
- Вес брутто
- 2.69
- Транспортная упаковка: размер/кол-во
- 57*24*17/5000
- Упаковка
- 50
Другие параметры
- Схема включения диодов
- 2 диода, общий катод

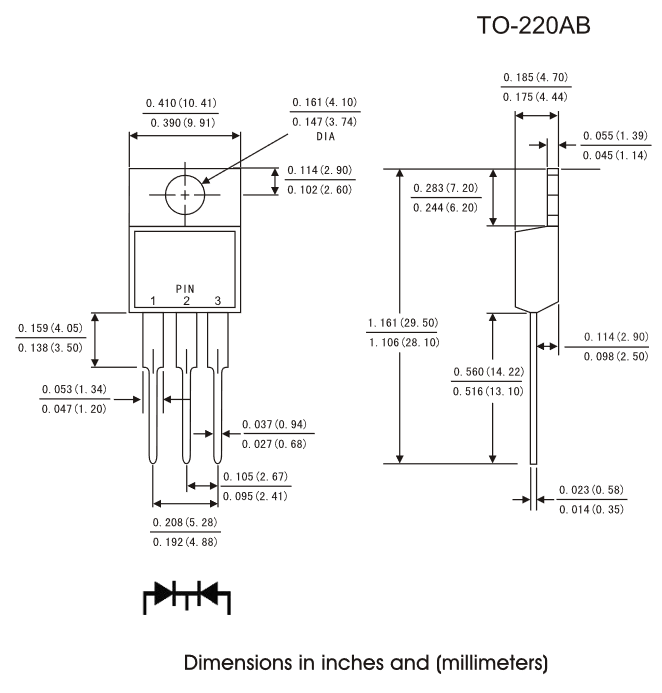

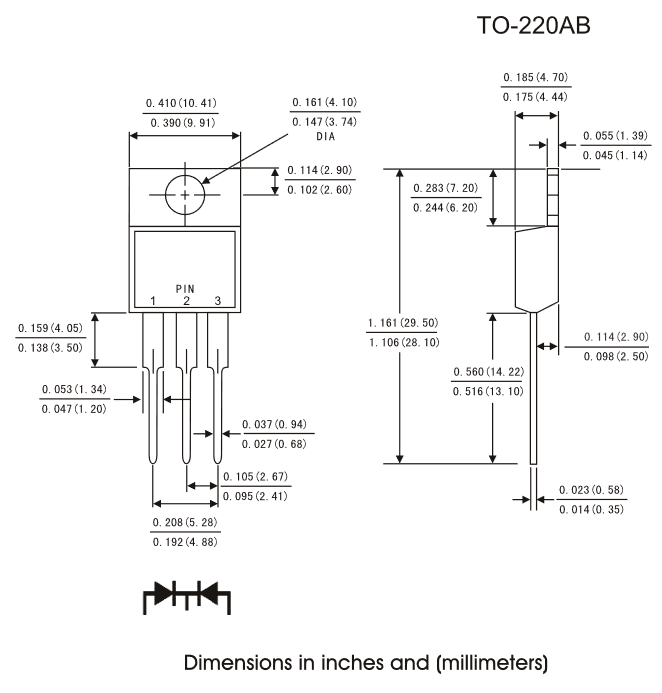

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 3 700 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
MBR20100CT - диод Шоттки для сквозного монтажа в корпусе TO-220. Максимальное обратное напряжение 100 Вольт, максимальный прямой ток 20 А, прямое падение напряжения 0,85 Вольт. Диоды Шоттки отличаются от обычного выпрямительного диода тем, что вместо традиционного p-n перехода в них используется переход полупроводник-металл, благодаря чему диод имеет более низкое падение напряжения во включенном состоянии и низкую емкость, что позволяет использовать его в высокочастотных приложениях.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт743 700 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMBR20100CTElecsuperАрт. RU 120154 19,00 ₽3 700 шт по каталогу |  12,85 ₽2 400 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  12,47 ₽2 100 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  18,89 ₽7 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  12,05 ₽6 300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, общий катод | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает |
| Корпус | TO-220 | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает |
| Тип монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 100 | 100Совпадает | 100Совпадает | 200Отличается | 100Совпадает |
| Максимальный прямой ток, А | 20 | 20Совпадает | 10Отличается | 20Совпадает | 10Отличается |
- 12,85 ₽2 400 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- Максимальный прямой ток, А
- Текущий20Аналог20Совпадает
- 12,47 ₽2 100 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- Максимальный прямой ток, А
- Текущий20Аналог10Отличается
- 18,89 ₽7 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог200Отличается
- Максимальный прямой ток, А
- Текущий20Аналог20Совпадает
- 12,05 ₽6 300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- Максимальный прямой ток, А
- Текущий20Аналог10Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
