Datasheet MAC97A8 SOT-23-3L
Технические параметры, размеры и рекомендации производителя
Симисторы

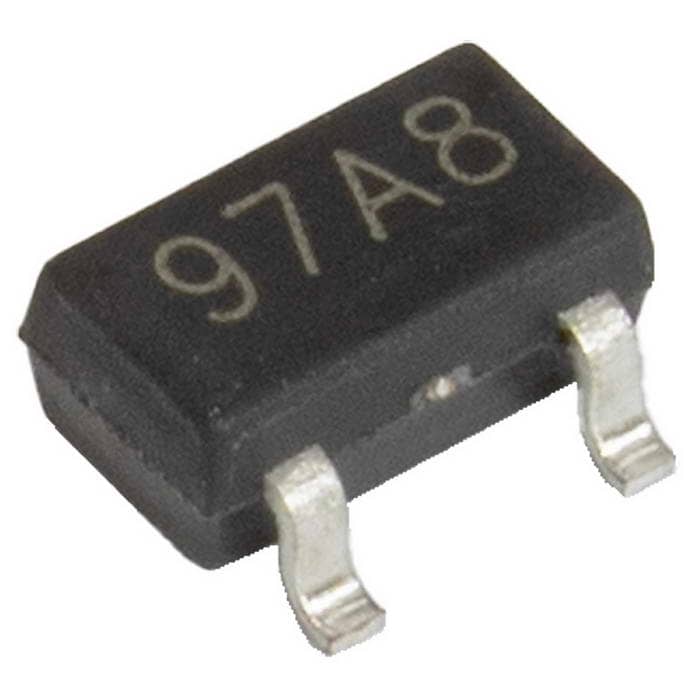

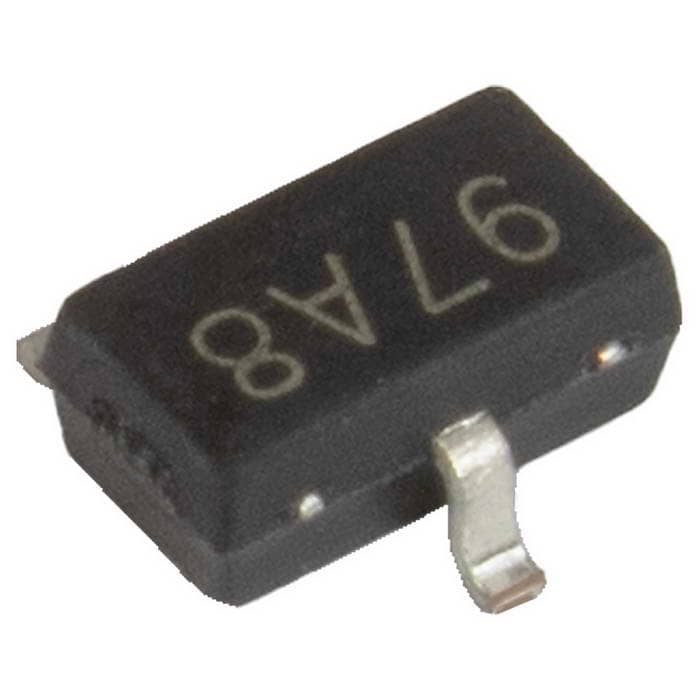

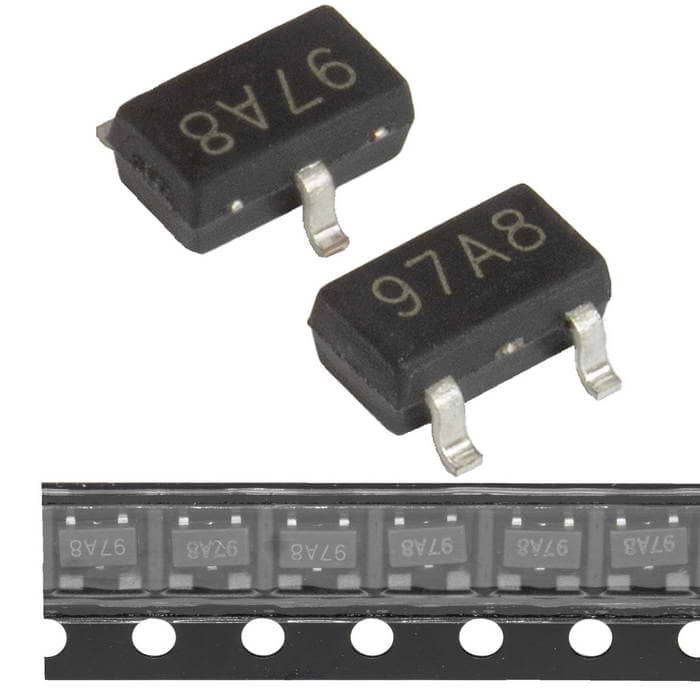

MAC97A8 Weida симистор (триак), 800 В, 0.8 А, SOT-23-3L
MAC97A8 Weida симистор (триак), 800 В, 0.8 А, SOT-23-3L
- MPN
- MAC97A8 SOT-23-3L
- Бренд
- WEIDA
- Артикул RU
- 122787
- Каталог обновлён
- 28.07.2026
- Источник / остаток
- Каталог RU Electronics · 9 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике

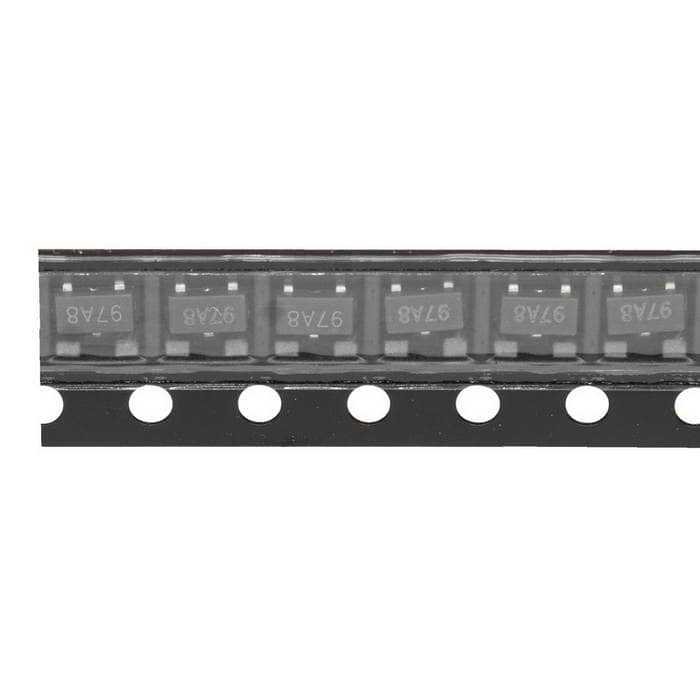

- Фасовка
- 300 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
9 300 шт в наличии2,74 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

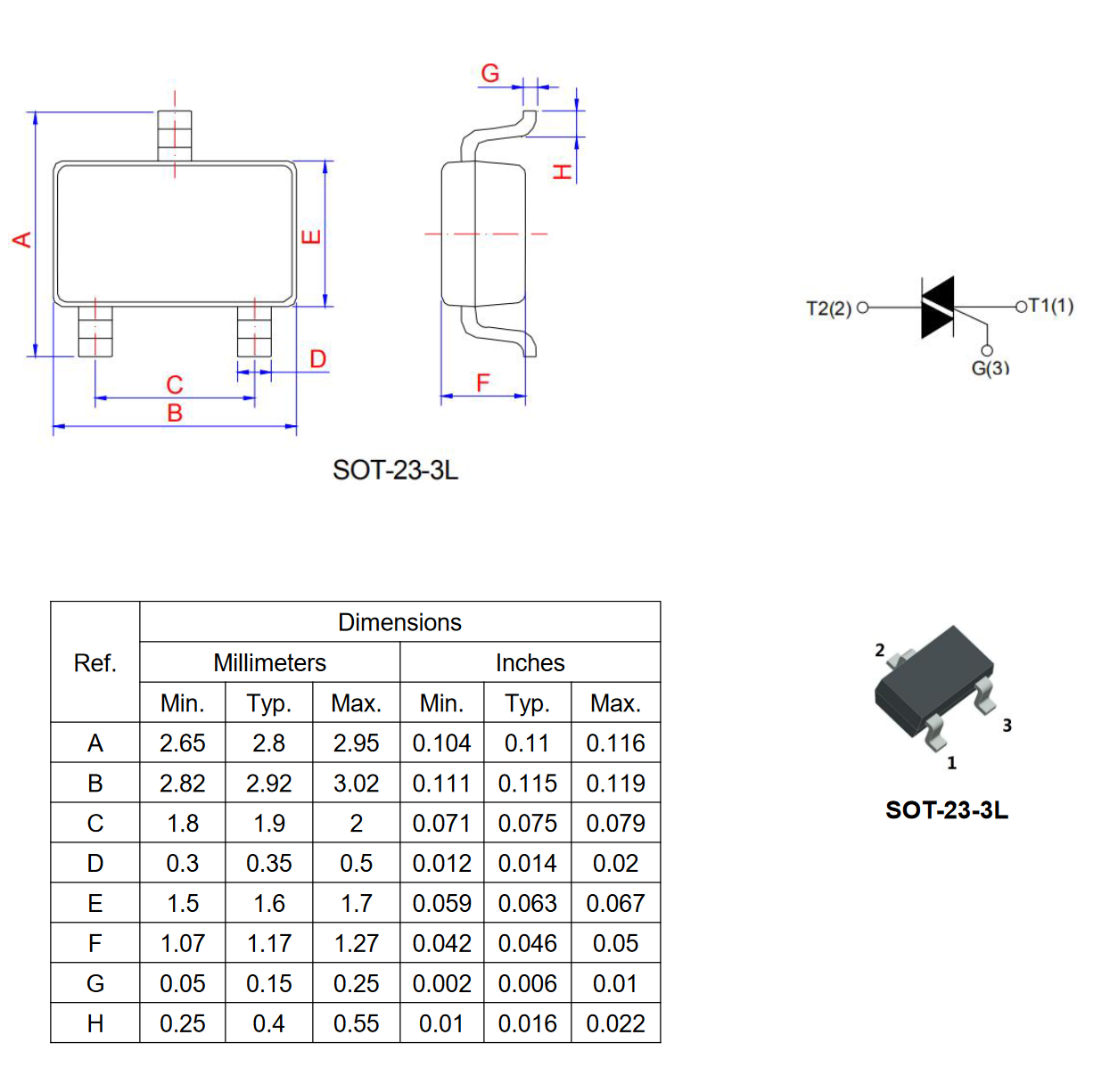

Документация и схема
Характеристики
- Режим работы
- 4Q
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 800
- Коммутируемый ток, А
- 0,8
- Максимальный ударный ток (Itsm), А
- 9
- Ток удержания, мА
- 7
- Ток управления (I-II-III-IV), мА
- 5-5-5-10
- Предельная скорость нарастания dV/dt, В/мкс
- 50
- Упаковка
- 3000 шт
- Вес брутто
- 0.08
- Транспортная упаковка: размер/кол-во
- 39*38*20/12000
- Корпус
- SOT-23-3L
- Способ монтажа
- Поверхностный
Описание
MAC97A8 четырехквадрантный симистор (триак) для поверхностного монтажа в корпусе SOT-23-3L. Максимальное обратное напряжение 800 Вольт, максимальный коммутируемый ток 0.8 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 50 В/мкс. Применяется для коммутации и управления мощными нагрузками, в качестве управляемого выпрямителя.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025300 шт319 300 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMAC97A8 SOT-23-3LWEIDAАрт. RU 122787 2,74 ₽9 300 шт по каталогу |  2,85 ₽6 666 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  10,96 ₽2 800 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  31,48 ₽800 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 7,84 ₽3 800 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23-3L | TO-92Отличается | TO-252 (DPAK)Отличается | TO-263 (D2PAK)Отличается | TO-252 (DPAK)Отличается |
| Способ монтажа | Поверхностный | СквознойОтличается | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Коммутируемый ток, А | 0,8 | 0,8Совпадает | 8Отличается | 16Отличается | 4Отличается |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 800 | 800Совпадает | 800Совпадает | 800Совпадает | 800Совпадает |
| Максимальный ударный ток (Itsm), А | 9 | 9Совпадает | 65Отличается | 160Отличается | 27Отличается |
- 2,85 ₽6 666 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-3LАналогTO-92Отличается
- Способ монтажа
- ТекущийПоверхностныйАналогСквознойОтличается
- Коммутируемый ток, А
- Текущий0,8Аналог0,8Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий9Аналог9Совпадает
- 10,96 ₽2 800 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-3LАналогTO-252 (DPAK)Отличается
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коммутируемый ток, А
- Текущий0,8Аналог8Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий9Аналог65Отличается
- 31,48 ₽800 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-3LАналогTO-263 (D2PAK)Отличается
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коммутируемый ток, А
- Текущий0,8Аналог16Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий9Аналог160Отличается
- 7,84 ₽3 800 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-3LАналогTO-252 (DPAK)Отличается
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коммутируемый ток, А
- Текущий0,8Аналог4Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий9Аналог27Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
