Datasheet BT136S-800E
Технические параметры, размеры и рекомендации производителя
Симисторы
BT136S-800E KY симистор (триак) 800 В, 4 А, TO-252 (DPAK)
BT136S-800E KY симистор (триак) 800 В, 4 А, TO-252 (DPAK)
- MPN
- BT136S-800E
- Бренд
- KY
- Артикул RU
- 125343
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 3 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 2 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
3 800 шт в наличии7,84 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

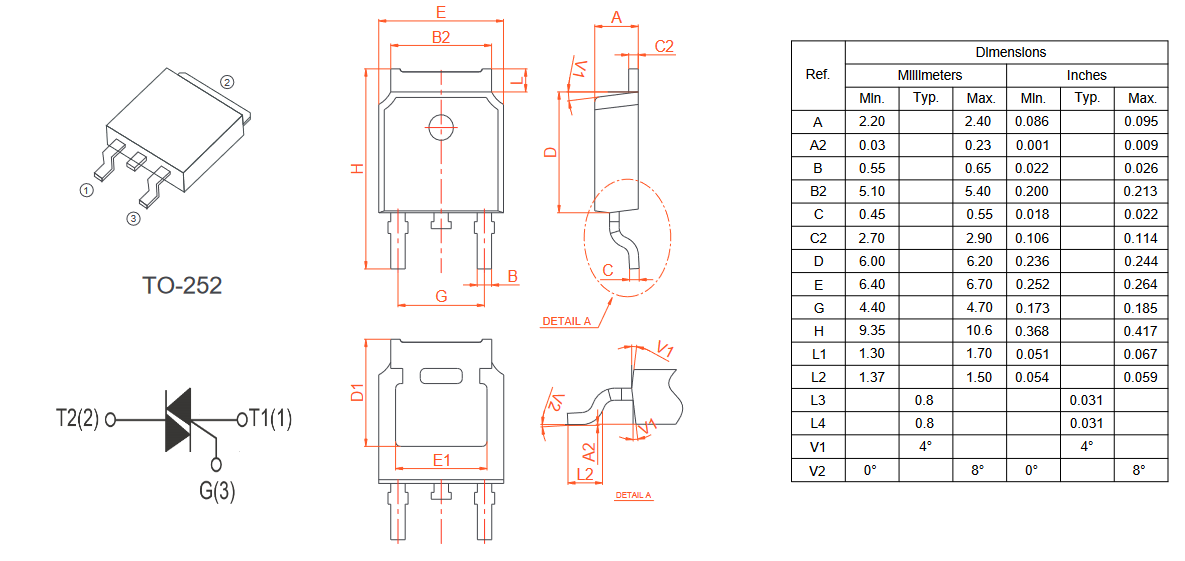

Документация и схема
Характеристики
- Режим работы
- 4Q
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 800
- Коммутируемый ток, А
- 4
- Максимальный ударный ток (Itsm), А
- 27
- Ток удержания, мА
- 25
- Ток управления (I-II-III-IV), мА
- 10-10-10-25
- Предельная скорость нарастания dV/dt, В/мкс
- 10
- Упаковка
- 2500 шт
- Вес брутто
- 0.70
- Транспортная упаковка: размер/кол-во
- 36*27*35/5000
- Корпус
- TO-252 (DPAK)
- Способ монтажа
- Поверхностный
Описание
BT136S-800E 4 квадрантный симистор для поверхностного монтажа в корпусе TO-252 (DPAK) Максимальное обратное напряжение 800 Вольт, максимальный коммутируемый ток 4 Ампер. Предельная скорость нарастания dV/dt 10 В/мкс. Применяется для коммутации и управления мощными нагрузками, в качестве управляемого выпрямителя.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт131 300 шт
20242 500 шт12 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBT136S-800EKYАрт. RU 125343 7,84 ₽3 800 шт по каталогу |  10,63 ₽1 850 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 10,96 ₽2 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 6,34 ₽3 900 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 15,25 ₽1 240 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-252 (DPAK) | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает |
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | СквознойОтличается | ПоверхностныйСовпадает |
| Коммутируемый ток, А | 4 | 4Совпадает | 8Отличается | 4Совпадает | 8Отличается |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 800 | 600Отличается | 800Совпадает | 600Отличается | 600Отличается |
| Максимальный ударный ток (Itsm), А | 27 | 25Отличается | 65Отличается | 25Отличается | 65Отличается |
- 10,63 ₽1 850 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коммутируемый ток, А
- Текущий4Аналог4Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог600Отличается
- Максимальный ударный ток (Itsm), А
- Текущий27Аналог25Отличается
- 10,96 ₽2 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коммутируемый ток, А
- Текущий4Аналог8Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий27Аналог65Отличается
- 6,34 ₽3 900 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогСквознойОтличается
- Коммутируемый ток, А
- Текущий4Аналог4Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог600Отличается
- Максимальный ударный ток (Itsm), А
- Текущий27Аналог25Отличается
- 15,25 ₽1 240 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коммутируемый ток, А
- Текущий4Аналог8Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог600Отличается
- Максимальный ударный ток (Itsm), А
- Текущий27Аналог65Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
