Datasheet LM2576SX-5.0
Технические параметры, размеры и рекомендации производителя
DC/DC преобразователи
LM2576SX-5.0 JSMSEMI DC/DC преобразователь buck, buck/boost, 3 А, 5 В, 52 кГц, TO-263-5
LM2576SX-5.0 JSMSEMI DC/DC преобразователь buck, buck/boost, 3 А, 5 В, 52 кГц, TO-263-5
- MPN
- LM2576SX-5.0
- Бренд
- JSMSEMI
- Артикул RU
- 127480
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 980 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
980 шт в наличии61,99 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

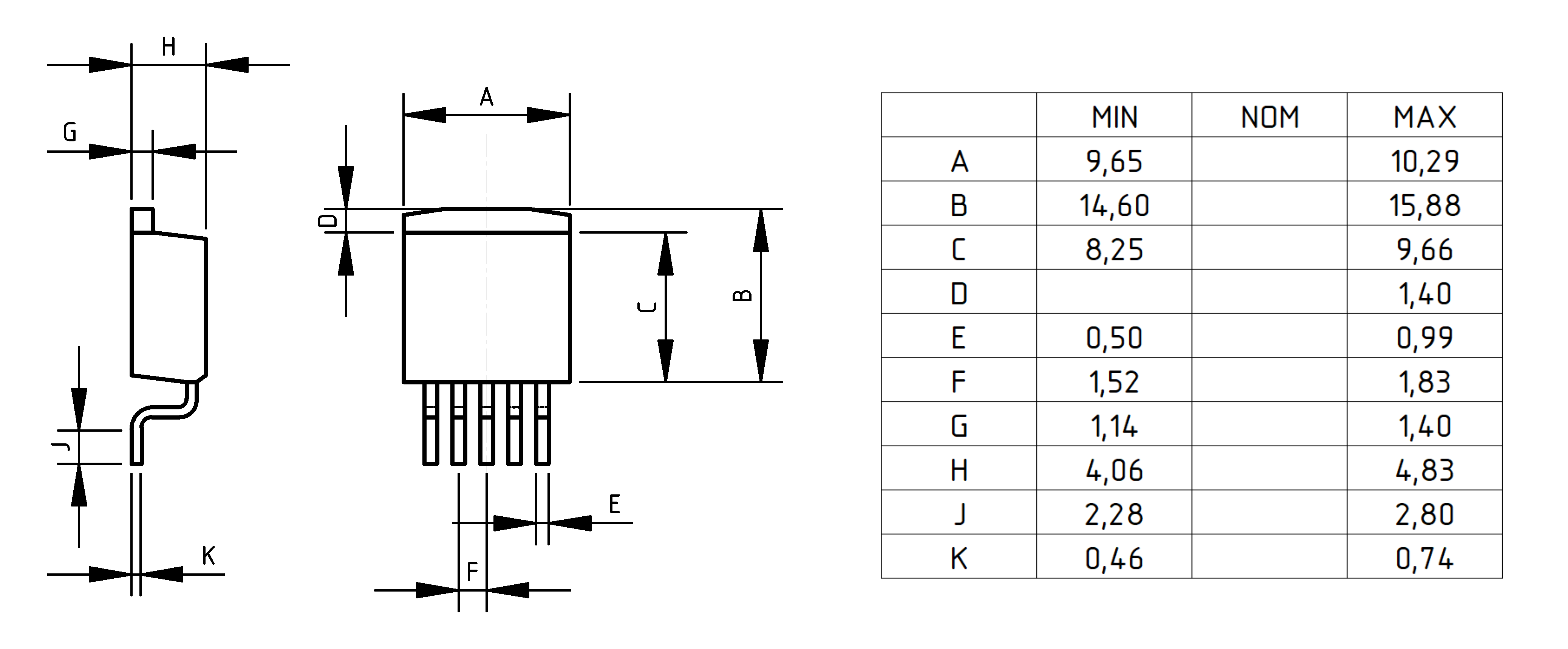

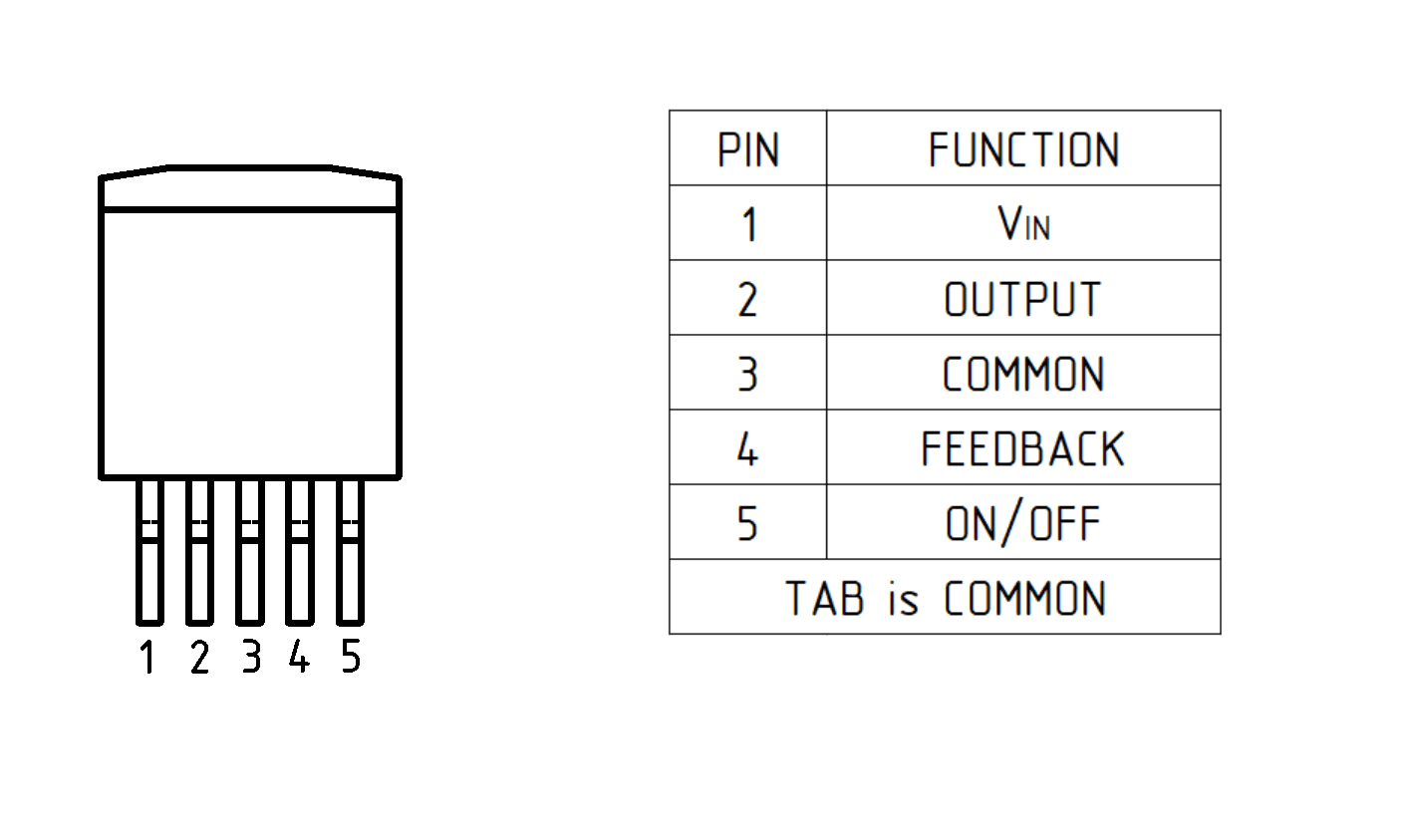

Документация и схема
Характеристики
- Входное напряжение
- -0,3...45 В
- Выходное напряжение
- 5 В
- Выходной ток
- 3 А
- Потребляемый ток
- 12 мА
- Максимальный ток
- 7,5 А
- Конфигурация
- Buck
- Частота
- 52 кГц
- Транспортная упаковка: размер/кол-во
- 39*39*39/1000
- Вес брутто
- 2.00
- Тип
- DC/DC buck преобразователь
- Корпус
- TO-263-5
- Способ монтажа
- поверхностный (SMT)
- Диапазон рабочих температур
- -40...+125 °С
Описание
LM2576SX-5.0 - buck, buck/boost DC/DC преобразователь для поверхностного монтажа в корпусе TO-263-5. Диапазон входного напряжения -0.3 ... 45 В, выходное напряжение 5 В. Выходной ток 3 А. Ток покоя не более 500 мкА. Встроенная защита от перегрузки по току и превышения температуры. Микросхемы серии LM2576SX/T предназначены для использования в качестве DC/DC понижающих (buck) или понижающе-повыщающих (buck/boost) преобразователей требующих точного выходного напряжения при комбинированных изменениях напряжения сети, нагрузки и температуры. Эти DC/DC преобразователи упрощают проектирование импульсных источников питания. LM2576 имеет максимальный выходной ток 3 А.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт98980 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарLM2576SX-5.0JSMSEMIАрт. RU 127480 61,99 ₽980 шт по каталогу |  130,13 ₽2 180 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 61,99 ₽770 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  39,64 ₽360 шт по каталогу Совпадает 3 из 4 сравнимых параметров | 39,64 ₽380 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-263-5 | TO-263-5Совпадает | TO-263-5Совпадает | TO-263-5Совпадает | TO-263-5Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Конфигурация | Buck | Inverting, Step DownОтличается | BuckСовпадает | —Нет данных | —Нет данных |
| Входное напряжение | -0,3...45 В | 4...40 (max) ВОтличается | -0,3...45 (max) ВОтличается | -0,3...45 ВСовпадает | -0,3...45 ВСовпадает |
| Выходное напряжение | 5 В | 5 ВСовпадает | 5 ВСовпадает | 5± 0,25 ВОтличается | ADJОтличается |
- 130,13 ₽2 180 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийTO-263-5АналогTO-263-5Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Конфигурация
- ТекущийBuckАналогInverting, Step DownОтличается
- Входное напряжение
- Текущий-0,3...45 ВАналог4...40 (max) ВОтличается
- Выходное напряжение
- Текущий5 ВАналог5 ВСовпадает
- 61,99 ₽770 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийTO-263-5АналогTO-263-5Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Конфигурация
- ТекущийBuckАналогBuckСовпадает
- Входное напряжение
- Текущий-0,3...45 ВАналог-0,3...45 (max) ВОтличается
- Выходное напряжение
- Текущий5 ВАналог5 ВСовпадает
- 39,64 ₽360 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Корпус
- ТекущийTO-263-5АналогTO-263-5Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Конфигурация
- ТекущийBuckАналог—Нет данных
- Входное напряжение
- Текущий-0,3...45 ВАналог-0,3...45 ВСовпадает
- Выходное напряжение
- Текущий5 ВАналог5± 0,25 ВОтличается
- 39,64 ₽380 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Корпус
- ТекущийTO-263-5АналогTO-263-5Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Конфигурация
- ТекущийBuckАналог—Нет данных
- Входное напряжение
- Текущий-0,3...45 ВАналог-0,3...45 ВСовпадает
- Выходное напряжение
- Текущий5 ВАналогADJОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
