Datasheet LM2575SX-5.0
Технические параметры, размеры и рекомендации производителя
LM2575SX-5.0 JSMSEMI DC/DC понижающий преобразователь
5 В, 1 А, 52 кГц, TO-263-5
- MPN
- LM2575SX-5.0
- Бренд
- JSMSEMI
- Артикул RU
- 127478
Основные параметры
- Входное напряжение
- -0,3...45 (max) В
- Выходное напряжение
- 5 В
- Выходной ток
- 1 А
- Потребляемый ток
- 12 мА
- Максимальный ток
- 3 А
- Конфигурация
- Buck
770 шт в наличии61,99 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Входное напряжение
- -0,3...45 (max) В
- Выходное напряжение
- 5 В
- Выходной ток
- 1 А
- Потребляемый ток
- 12 мА
- Максимальный ток
- 3 А
- Частота
- 50 кГц
- Ток покоя, не более
- 0,5 мА
Монтаж и корпус
- Корпус
- TO-263-5
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 41*40*21.5/1000
- Вес брутто
- 2.19
- Упаковка
- REEL, 500 шт.
Другие параметры
- Конфигурация
- Buck
- Тип
- DC/DC buck преобразователь

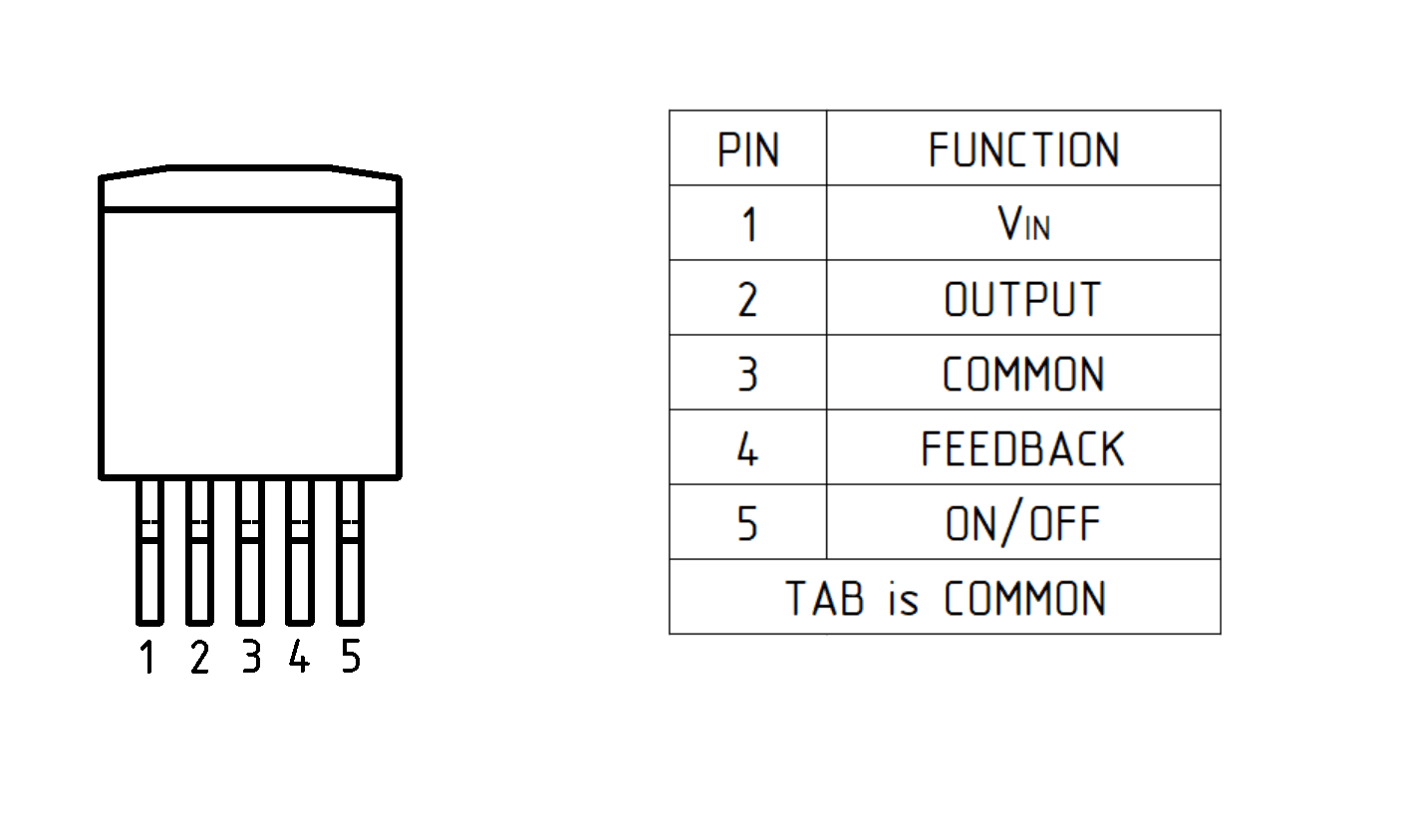

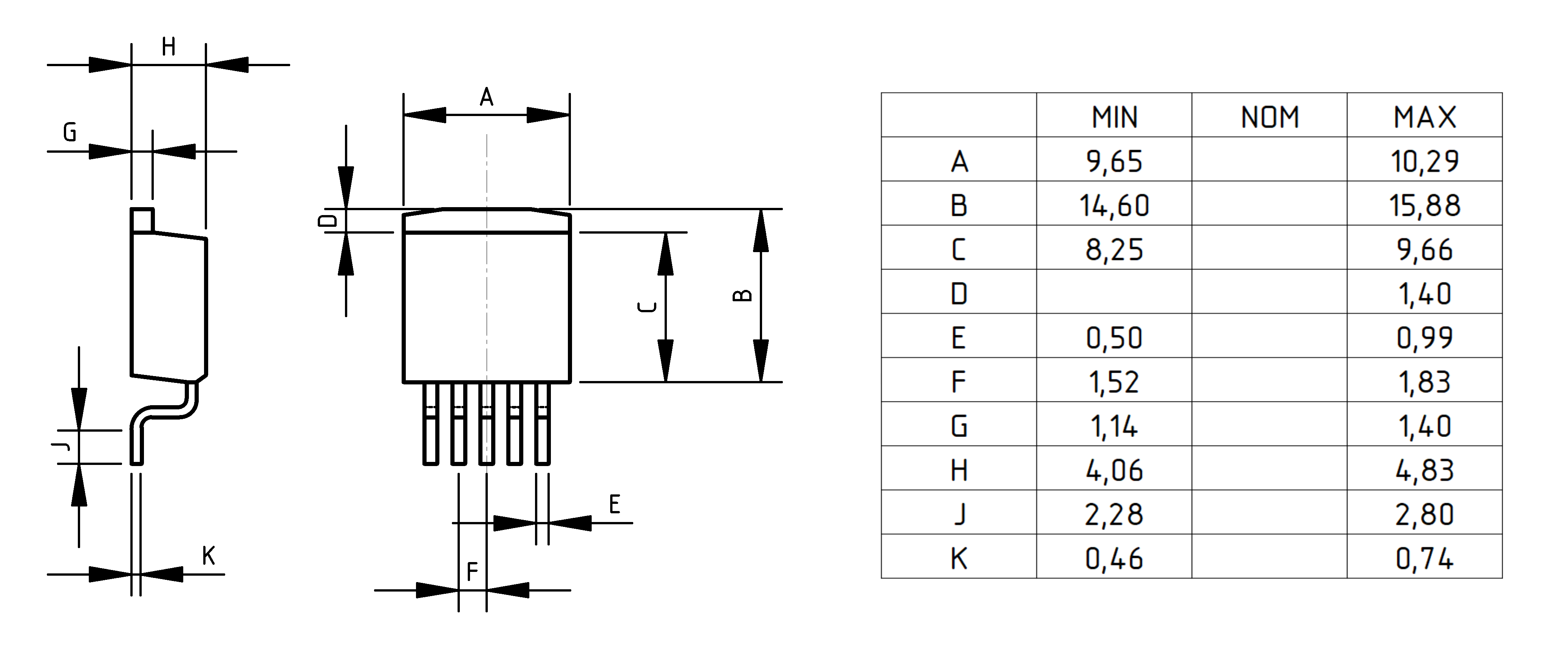

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 770 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
LM2575SX-5.0 DC/DC понижающий (Buck) преобразователь для поверхностного монтажа в корпусе TO-263-5. Диапазон входного напряжения -0.3 ... 45 В, выходное напряжение 5 В. Выходной ток 1 А. Пиковый выходной ток 3 А. Ток покоя не более 500 мкА. Встроенная защита от перегрузки по току и превышения температуры.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт77770 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарLM2575SX-5.0JSMSEMIАрт. RU 127478 61,99 ₽770 шт по каталогу |  103,48 ₽776 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 61,99 ₽970 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 101,10 ₽783 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  41,58 ₽335 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-263-5 | TO-263-5Совпадает | TO-263-5Совпадает | TO-263-5Совпадает | TO-263-5Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Конфигурация | Buck | InvertingОтличается | BuckСовпадает | Buck; кол-во выходов - 1Отличается | —Нет данных |
| Входное напряжение | -0,3...45 (max) В | 4...40 (max) ВОтличается | -0,3...45 ВОтличается | 4,5...40 (max) ВОтличается | -0,3...45 ВОтличается |
| Выходное напряжение | 5 В | 5 ВСовпадает | 5 ВСовпадает | 5 ВСовпадает | 5± 0,25 ВОтличается |
- 103,48 ₽776 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийTO-263-5АналогTO-263-5Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Конфигурация
- ТекущийBuckАналогInvertingОтличается
- Входное напряжение
- Текущий-0,3...45 (max) ВАналог4...40 (max) ВОтличается
- Выходное напряжение
- Текущий5 ВАналог5 ВСовпадает
- 61,99 ₽970 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийTO-263-5АналогTO-263-5Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Конфигурация
- ТекущийBuckАналогBuckСовпадает
- Входное напряжение
- Текущий-0,3...45 (max) ВАналог-0,3...45 ВОтличается
- Выходное напряжение
- Текущий5 ВАналог5 ВСовпадает
- 101,10 ₽783 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-263-5АналогTO-263-5Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Конфигурация
- ТекущийBuckАналогBuck; кол-во выходов - 1Отличается
- Входное напряжение
- Текущий-0,3...45 (max) ВАналог4,5...40 (max) ВОтличается
- Выходное напряжение
- Текущий5 ВАналог5 ВСовпадает
- 41,58 ₽335 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Корпус
- ТекущийTO-263-5АналогTO-263-5Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Конфигурация
- ТекущийBuckАналог—Нет данных
- Входное напряжение
- Текущий-0,3...45 (max) ВАналог-0,3...45 ВОтличается
- Выходное напряжение
- Текущий5 ВАналог5± 0,25 ВОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
