Datasheet L7805CD2T (HXY)
Технические параметры, размеры и рекомендации производителя
L7805CD2T HXY линейный стабилизатор напряжения
5 В, 1 А, Vdrop = 2 В, TO-263 (D2PAK)
- MPN
- L7805CD2T (HXY)
- Бренд
- HXY
- Артикул RU
- 123833
Основные параметры
- Полярность
- положительная
- Входное напряжение
- 7...35 В
- Выходное напряжение
- 5 ± 0,2 В
- Выходной ток
- 1 А
- Потребляемый ток
- 8 мА
- Падение напряжения, В
- 2
1 725 шт в наличии20,98 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Входное напряжение
- 7...35 В
- Выходное напряжение
- 5 ± 0,2 В
- Выходной ток
- 1 А
- Потребляемый ток
- 8 мА
- Падение напряжения, В
- 2
Монтаж и корпус
- Корпус
- TO-263 (D2PAK)
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -25...+125 °С
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 40*40*34/2000
- Вес брутто
- 2.29
- Упаковка
- REEL, 1000 шт.
Другие параметры
- Полярность
- положительная
- PSRR
- 73 дБ
- Тип
- Линейный стабилизатор напряжения

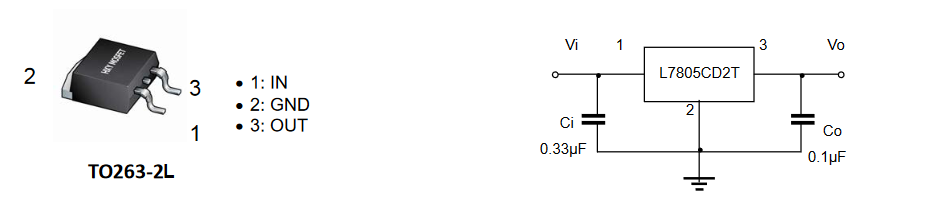

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 1 725 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
L7805CD2T линейный стабилизатор напряжения для поверхностного монтажа в корпусе TO-263 (D2PAK). Входное напряжение 7 - 35 В. Выходное напряжение 5 ±0.2 В. Выходной ток 1 А. Падение напряжения 2 В. PSRR - 73 дБ. Диапазон рабочих температур -25...125 °С
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт341 700 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарL7805CD2T (HXY)HXYАрт. RU 123833 20,98 ₽1 725 шт по каталогу |  21,90 ₽1 365 шт по каталогу Совпадает 3 из 4 сравнимых параметров | 20,11 ₽20 000 шт ожидается по каталогу Совпадает 3 из 4 сравнимых параметров |  5,09 ₽6 490 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,92 ₽18 250 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-263 (D2PAK) | TO-263 (D2PAK)Совпадает | TO-263 (D2PAK)Совпадает | TO-252 (DPAK)Отличается | SOT-223Отличается |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Полярность | положительная | —Нет данных | —Нет данных | положительнаяСовпадает | положительнаяСовпадает |
| Входное напряжение | 7...35 В | 7...35 ВСовпадает | 7...35 ВСовпадает | 5...36 ВОтличается | 2,7...18 ВОтличается |
| Выходное напряжение | 5 ± 0,2 В | 5 ВОтличается | 5 ВОтличается | 5 ± 0,2 ВСовпадает | регулируемое (±2%)Отличается |
- 21,90 ₽1 365 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Корпус
- ТекущийTO-263 (D2PAK)АналогTO-263 (D2PAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналог—Нет данных
- Входное напряжение
- Текущий7...35 ВАналог7...35 ВСовпадает
- Выходное напряжение
- Текущий5 ± 0,2 ВАналог5 ВОтличается
- 20,11 ₽20 000 шт ожидается по каталогу
Совпадает 3 из 4 сравнимых параметров
- Корпус
- ТекущийTO-263 (D2PAK)АналогTO-263 (D2PAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналог—Нет данных
- Входное напряжение
- Текущий7...35 ВАналог7...35 ВСовпадает
- Выходное напряжение
- Текущий5 ± 0,2 ВАналог5 ВОтличается
- 5,09 ₽6 490 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-263 (D2PAK)АналогTO-252 (DPAK)Отличается
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий7...35 ВАналог5...36 ВОтличается
- Выходное напряжение
- Текущий5 ± 0,2 ВАналог5 ± 0,2 ВСовпадает
- 2,92 ₽18 250 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийTO-263 (D2PAK)АналогSOT-223Отличается
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий7...35 ВАналог2,7...18 ВОтличается
- Выходное напряжение
- Текущий5 ± 0,2 ВАналогрегулируемое (±2%)Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
