Datasheet AMS1117-ADJ (HXY)
Технические параметры, размеры и рекомендации производителя

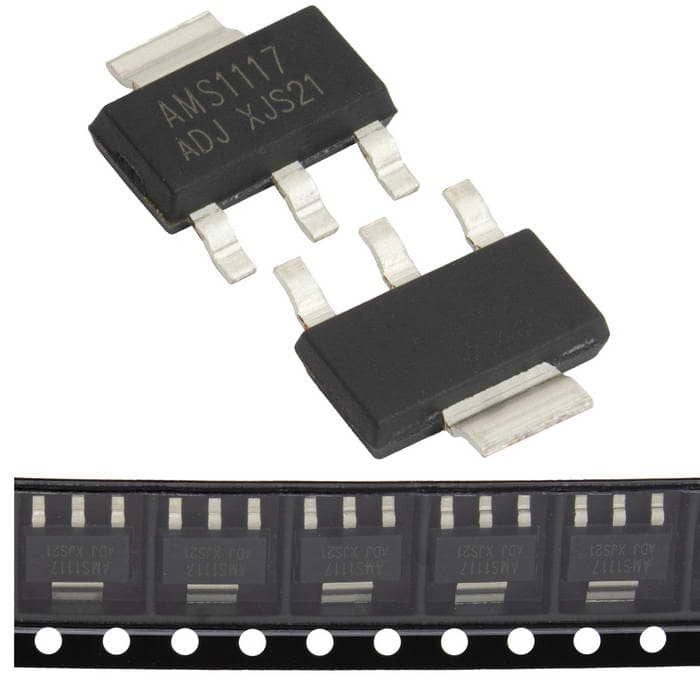

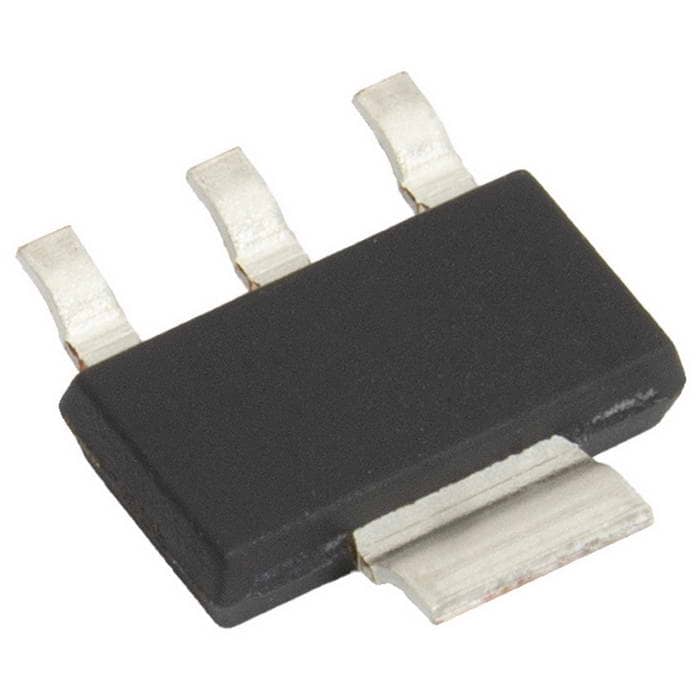

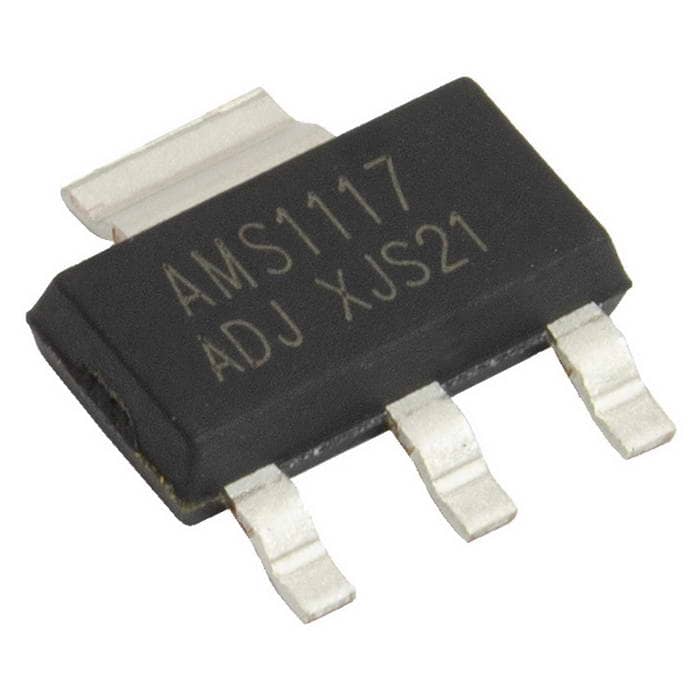

AMS1117-ADJ HXY линейный стабилизатор напряжения
ADJ, 1 А, Vdrop = 1.4 В, SOT-223
- MPN
- AMS1117-ADJ (HXY)
- Бренд
- HXY
- Артикул RU
- 123196
Основные параметры
- Полярность
- положительная
- Входное напряжение
- 2,7...18 В
- Выходное напряжение
- регулируемое (±2%)
- Выходной ток
- 1 А
- Потребляемый ток
- 12 мА
- Тип
- Линейный стабилизатор напряжения
18 250 шт в наличии2,92 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Входное напряжение
- 2,7...18 В
- Выходное напряжение
- регулируемое (±2%)
- Выходной ток
- 1 А
- Потребляемый ток
- 12 мА
Монтаж и корпус
- Корпус
- SOT-223
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- 0...+125 °С
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 40*40*39/25000
- Вес брутто
- 0.25

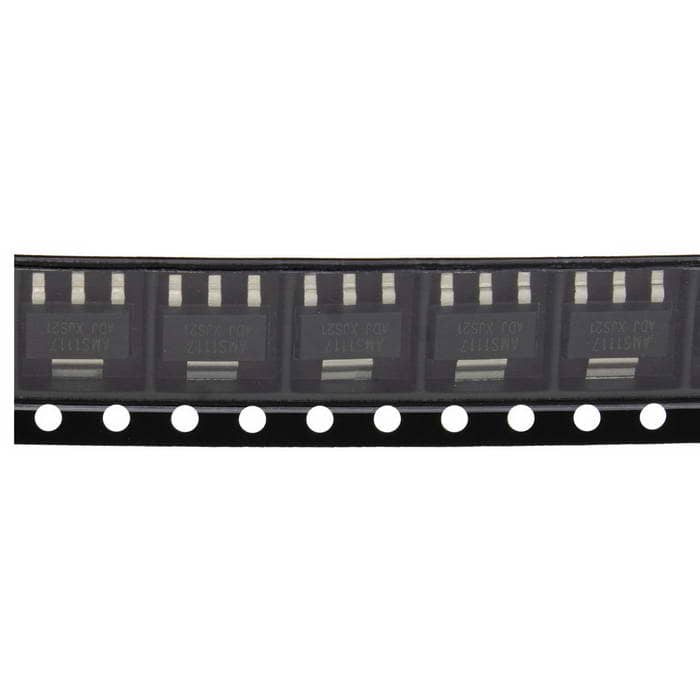

- Упаковка
- REEL, 2500 шт.
Другие параметры
- Полярность
- положительная
- Тип
- Линейный стабилизатор напряжения

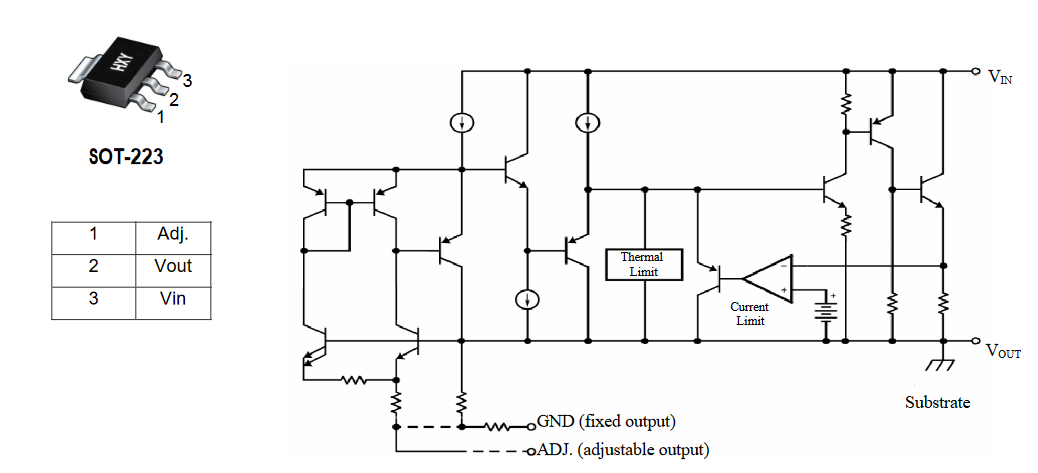

Документация и схема
Условия поставки
Обновлено 04.08.2026- Источник / остаток
- Каталог RU Electronics · 18 250 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 250 / 2 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
AMS1117-ADJ линейный стабилизатор напряжения для поверхностного монтажа в корпусе SOT-223. Входное напряжение 2.7 - 18 В. Выходное напряжение регулируемое. Выходной ток 1 А. Падение напряжения 1.4 В. PSRR - 70 дБ. Диапазон рабочих температур 0...125 °С
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025250 шт133 250 шт
20252 500 шт615 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарAMS1117-ADJ (HXY)HXYАрт. RU 123196 2,92 ₽18 250 шт по каталогу |  3,48 ₽17 400 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 15,20 ₽4 890 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 2,62 ₽11 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 2,62 ₽14 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-223 | SOT-223Совпадает | SOT-223Совпадает | SOT-223Совпадает | SOT-223Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Полярность | положительная | положительнаяСовпадает | —Нет данных | положительнаяСовпадает | положительнаяСовпадает |
| Входное напряжение | 2,7...18 В | 2,5...18 ВОтличается | 15 (max) ВОтличается | 2,5...18 ВОтличается | 3,1...18 ВОтличается |
| Выходное напряжение | регулируемое (±2%) | регулируемое (±2%)Совпадает | регулируемое 1,25...13,8 В (полярность - положительная)Отличается | 1,2 ± 0,024 ВОтличается | 1,8 ± 0,036 ВОтличается |
- 3,48 ₽17 400 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-223АналогSOT-223Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий2,7...18 ВАналог2,5...18 ВОтличается
- Выходное напряжение
- Текущийрегулируемое (±2%)Аналогрегулируемое (±2%)Совпадает
- 15,20 ₽4 890 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-223АналогSOT-223Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналог—Нет данных
- Входное напряжение
- Текущий2,7...18 ВАналог15 (max) ВОтличается
- Выходное напряжение
- Текущийрегулируемое (±2%)Аналогрегулируемое 1,25...13,8 В (полярность - положительная)Отличается
- 2,62 ₽11 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-223АналогSOT-223Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий2,7...18 ВАналог2,5...18 ВОтличается
- Выходное напряжение
- Текущийрегулируемое (±2%)Аналог1,2 ± 0,024 ВОтличается
- 2,62 ₽14 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-223АналогSOT-223Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий2,7...18 ВАналог3,1...18 ВОтличается
- Выходное напряжение
- Текущийрегулируемое (±2%)Аналог1,8 ± 0,036 ВОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
