Datasheet KSD9700 80*C 5А NC
Технические параметры, размеры и рекомендации производителя
Нерегулируемые

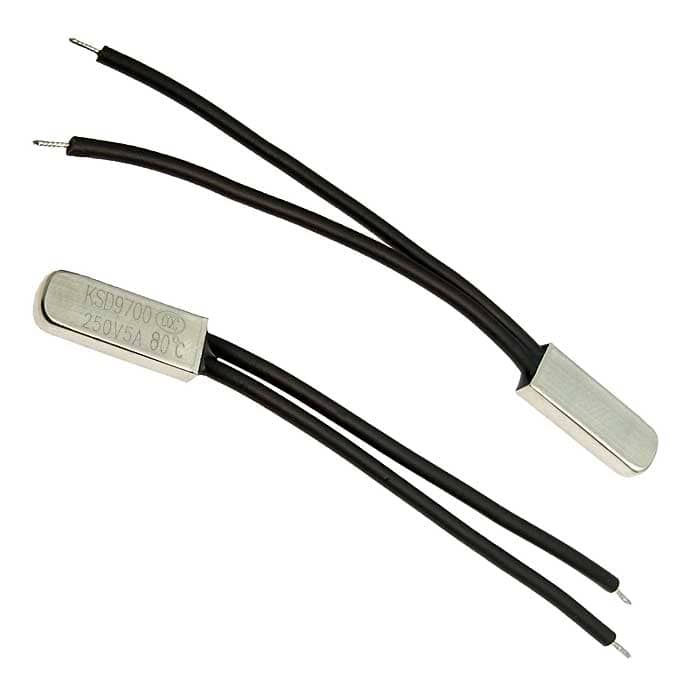

Термостат RUICHI KSD9700, 80 °C, 5 А, SPST NC
Термостат RUICHI KSD9700, 80 °C, 5 А, SPST NC
- MPN
- KSD9700 80*C 5А NC
- Бренд
- Ruichi
- Артикул RU
- 102749
- Каталог обновлён
- 22.07.2026
- Источник / остаток
- Каталог RU Electronics · 5 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ20,81 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес брутто
- 3.04
- Транспортная упаковка: размер/кол-во
- 48*32*27/5000

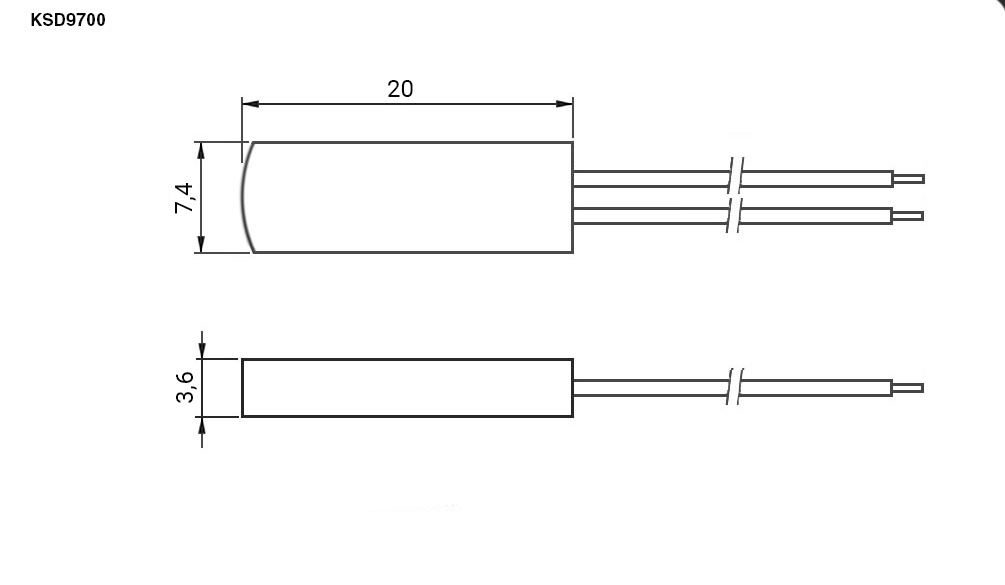

- Высота
- 3,6 мм
- Ширина
- 7,4 мм
- Глубина
- 20 мм
- Температура срабатывания
- 80 ± 5 °С
- Номинальный ток
- 5 А
- Схема переключения
- NC - контакты нормально замкнуты
- Температура
- отпускания - 55 ± 15% °С
- Контактное сопротивление, не более
- 50 мОм
- Рабочее напряжение
- 250 (АС) В
- Сопротивление изоляции, не менее
- 100 МОм
- Диэлектрическая прочность
- не менее 800 В
- Наработка на отказ, не менее
- 10000 циклов
- Степень защиты
- IP65
- Диапазон рабочих температур
- 20 ...+180 (± 3°/ ± 5°) °С
- Материал корпуса
- сплав меди и олова
Описание
Термостат RUICHI KSD9700, 80 °C, 5 А, SPST NC - это контакт, который при нагреве свыше температуры определенной температуры размыкает электрическую цепь. Они используются в конструкции различных электроприборов, предполагающих нагрев, таких как водонагреватели (бойлеры), электроплиты, духовые шкафы, электро котлы, обогреватели, микроволновки, стиральные машины.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKSD9700 80*C 5А NCRUICHIАрт. RU 102749 20,81 ₽Под заказ |  20,80 ₽5 050 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  21,39 ₽7 350 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  21,40 ₽750 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  20,80 ₽2 800 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | NC - контакты нормально замкнуты | NC - контакты нормально замкнутыСовпадает | NC - контакты нормально замкнутыСовпадает | NC - контакты нормально замкнутыСовпадает | NC - контакты нормально замкнутыСовпадает |
| Материал корпуса | сплав меди и олова | сплав меди и оловаСовпадает | сплав меди и оловаСовпадает | сплав меди и оловаСовпадает | сплав меди и оловаСовпадает |
| Номинальный ток | 5 А | 5 АСовпадает | 5 АСовпадает | 5 АСовпадает | 5 АСовпадает |
| Рабочее напряжение | 250 (АС) В | 250 (АС) ВСовпадает | 250 (АС) ВСовпадает | 250 (АС) ВСовпадает | 250 (АС) ВСовпадает |
| Сопротивление изоляции, не менее | 100 МОм | 100 МОмСовпадает | 100 МОмСовпадает | 100 МОмСовпадает | 100 МОмСовпадает |
- 20,80 ₽5 050 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNC - контакты нормально замкнутыАналогNC - контакты нормально замкнутыСовпадает
- Материал корпуса
- Текущийсплав меди и оловаАналогсплав меди и оловаСовпадает
- Номинальный ток
- Текущий5 ААналог5 АСовпадает
- Рабочее напряжение
- Текущий250 (АС) ВАналог250 (АС) ВСовпадает
- Сопротивление изоляции, не менее
- Текущий100 МОмАналог100 МОмСовпадает
- 21,39 ₽7 350 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNC - контакты нормально замкнутыАналогNC - контакты нормально замкнутыСовпадает
- Материал корпуса
- Текущийсплав меди и оловаАналогсплав меди и оловаСовпадает
- Номинальный ток
- Текущий5 ААналог5 АСовпадает
- Рабочее напряжение
- Текущий250 (АС) ВАналог250 (АС) ВСовпадает
- Сопротивление изоляции, не менее
- Текущий100 МОмАналог100 МОмСовпадает
- 21,40 ₽750 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNC - контакты нормально замкнутыАналогNC - контакты нормально замкнутыСовпадает
- Материал корпуса
- Текущийсплав меди и оловаАналогсплав меди и оловаСовпадает
- Номинальный ток
- Текущий5 ААналог5 АСовпадает
- Рабочее напряжение
- Текущий250 (АС) ВАналог250 (АС) ВСовпадает
- Сопротивление изоляции, не менее
- Текущий100 МОмАналог100 МОмСовпадает
- 20,80 ₽2 800 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNC - контакты нормально замкнутыАналогNC - контакты нормально замкнутыСовпадает
- Материал корпуса
- Текущийсплав меди и оловаАналогсплав меди и оловаСовпадает
- Номинальный ток
- Текущий5 ААналог5 АСовпадает
- Рабочее напряжение
- Текущий250 (АС) ВАналог250 (АС) ВСовпадает
- Сопротивление изоляции, не менее
- Текущий100 МОмАналог100 МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
