Datasheet KSD9700 75*C 5A NC
Технические параметры, размеры и рекомендации производителя
Нерегулируемые

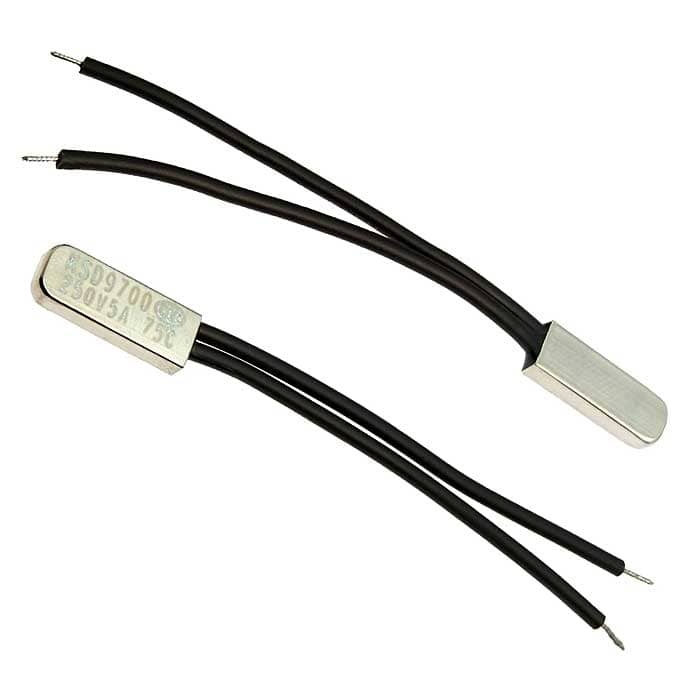

Термостат RUICHI KSD9700, 75 °C, 5 A, SPST NC
Термостат RUICHI KSD9700, 75 °C, 5 A, SPST NC
- MPN
- KSD9700 75*C 5A NC
- Бренд
- Ruichi
- Артикул RU
- 102762
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 750 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
750 шт в наличии21,40 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

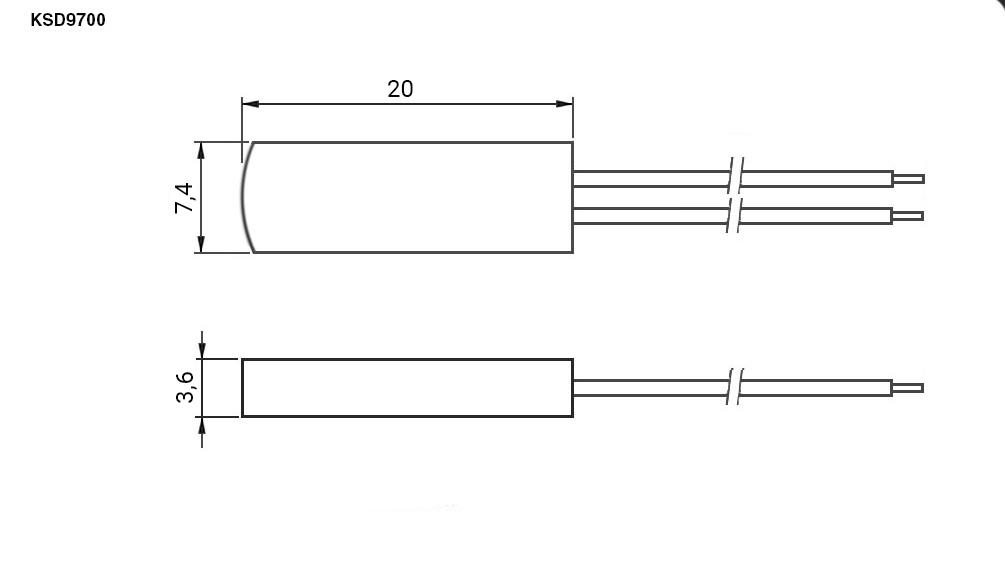

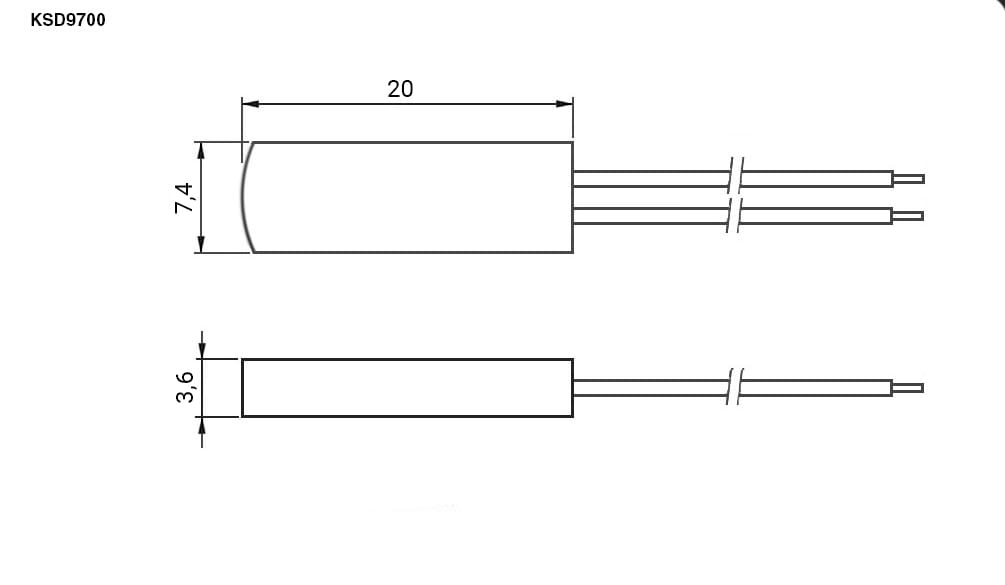

Документация и схема
Характеристики
- Вес брутто
- 2.92
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/2000
- Высота
- 3,6 мм
- Ширина
- 7,4 мм
- Глубина
- 20 мм
- Температура срабатывания
- 75 ± 5 °С
- Номинальный ток
- 5 А
- Схема переключения
- NC - контакты нормально замкнуты
- Температура
- отпускания - 53 ± 14% °С
- Контактное сопротивление, не более
- 50 мОм
- Рабочее напряжение
- 250 (АС) В
- Сопротивление изоляции, не менее
- 100 МОм
- Диэлектрическая прочность
- не менее 800 В
- Наработка на отказ, не менее
- 10000 циклов
- Степень защиты
- IP65
- Диапазон рабочих температур
- 20 ...+180 (± 3°/ ± 5°) °С
- Материал корпуса
- сплав меди и олова
Описание
Термостат RUICHI KSD9700, 75 °C, 5 A, SPST NC - это контакт, который при нагреве свыше температуры определенной температуры размыкает электрическую цепь. Они используются в конструкции различных электроприборов, предполагающих нагрев, таких как водонагреватели (бойлеры), электроплиты, духовые шкафы, электро котлы, обогреватели, микроволновки, стиральные машины.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт15750 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKSD9700 75*C 5A NCRUICHIАрт. RU 102762 21,40 ₽750 шт по каталогу |  20,83 ₽5 000 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки |  21,39 ₽7 350 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  20,80 ₽5 050 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  20,81 ₽5 000 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | NC - контакты нормально замкнуты | SPST NC - контакт нормально замкнутыйОтличается | NC - контакты нормально замкнутыСовпадает | NC - контакты нормально замкнутыСовпадает | NC - контакты нормально замкнутыСовпадает |
| Материал корпуса | сплав меди и олова | —Нет данных | сплав меди и оловаСовпадает | сплав меди и оловаСовпадает | сплав меди и оловаСовпадает |
| Номинальный ток | 5 А | 5 АСовпадает | 5 АСовпадает | 5 АСовпадает | 5 АСовпадает |
| Сопротивление изоляции, не менее | 100 МОм | 100 (при Uисп.dc=500 В) МОмОтличается | 100 МОмСовпадает | 100 МОмСовпадает | 100 МОмСовпадает |
| Контактное сопротивление, не более | 50 мОм | 50 мОмСовпадает | 50 мОмСовпадает | 50 мОмСовпадает | 50 мОмСовпадает |
- 20,83 ₽5 000 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийNC - контакты нормально замкнутыАналогSPST NC - контакт нормально замкнутыйОтличается
- Материал корпуса
- Текущийсплав меди и оловаАналог—Нет данных
- Номинальный ток
- Текущий5 ААналог5 АСовпадает
- Сопротивление изоляции, не менее
- Текущий100 МОмАналог100 (при Uисп.dc=500 В) МОмОтличается
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- 21,39 ₽7 350 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNC - контакты нормально замкнутыАналогNC - контакты нормально замкнутыСовпадает
- Материал корпуса
- Текущийсплав меди и оловаАналогсплав меди и оловаСовпадает
- Номинальный ток
- Текущий5 ААналог5 АСовпадает
- Сопротивление изоляции, не менее
- Текущий100 МОмАналог100 МОмСовпадает
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- 20,80 ₽5 050 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNC - контакты нормально замкнутыАналогNC - контакты нормально замкнутыСовпадает
- Материал корпуса
- Текущийсплав меди и оловаАналогсплав меди и оловаСовпадает
- Номинальный ток
- Текущий5 ААналог5 АСовпадает
- Сопротивление изоляции, не менее
- Текущий100 МОмАналог100 МОмСовпадает
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- 20,81 ₽5 000 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNC - контакты нормально замкнутыАналогNC - контакты нормально замкнутыСовпадает
- Материал корпуса
- Текущийсплав меди и оловаАналогсплав меди и оловаСовпадает
- Номинальный ток
- Текущий5 ААналог5 АСовпадает
- Сопротивление изоляции, не менее
- Текущий100 МОмАналог100 МОмСовпадает
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
