Термостат RUICHI KSD9700

70 °С, 16 A, NC

MPN
KSD9700 70*C 16A NC
Бренд
Ruichi
Артикул RU
110665

Основные параметры

Схема переключения
NC - контакты нормально замкнуты
Номинальный ток
16 А
Степень защиты
IP65
Высота
4,3 мм
Ширина
8,1 мм
Глубина
20 мм
Все характеристики
Документация
Под заказ41,60 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Номинальный ток
16 А
Схема переключения
NC - контакты нормально замкнуты
Контактное сопротивление, не более
50 мОм
Рабочее напряжение
250 (АС) В
Сопротивление изоляции, не менее
100 МОм
Диэлектрическая прочность
не менее 800 В

Монтаж и корпус

Высота
4,3 мм
Ширина
8,1 мм
Глубина
20 мм
Материал корпуса
сплав меди и олова

Условия эксплуатации

Температура срабатывания
70 ± 5% °С
Температура
отпускания - 50 ± 12% °С
Степень защиты
IP65
Диапазон рабочих температур
20 ...+180 (± 3°/ ± 5°) °С

Упаковка и вес

Вес брутто
4.65
Транспортная упаковка: размер/кол-во
42*28*23.5/2000

Другие параметры

Наработка на отказ, не менее
10000 циклов

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KSD9700 70*C 16A NC

Технические параметры, размеры и рекомендации производителя

Скачать

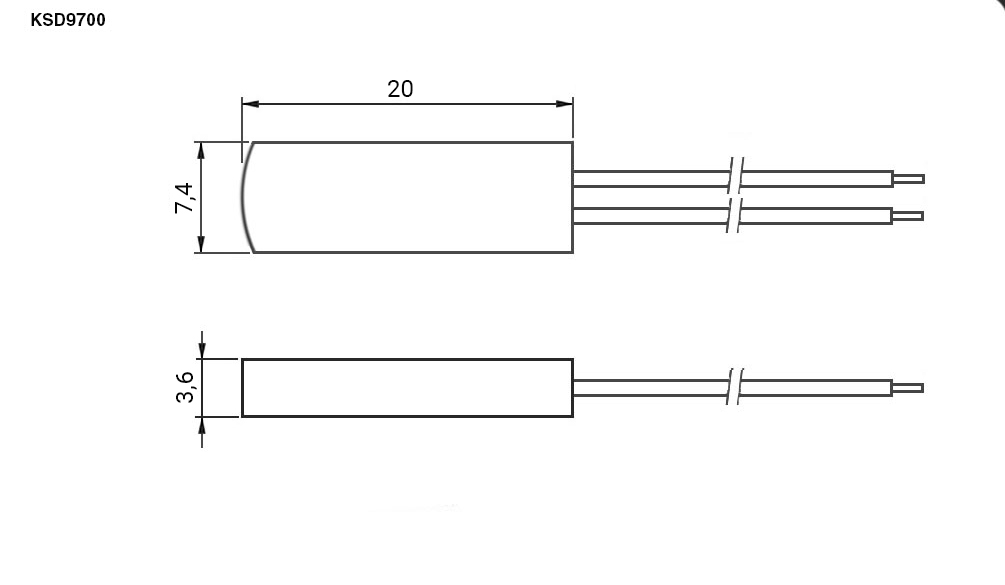

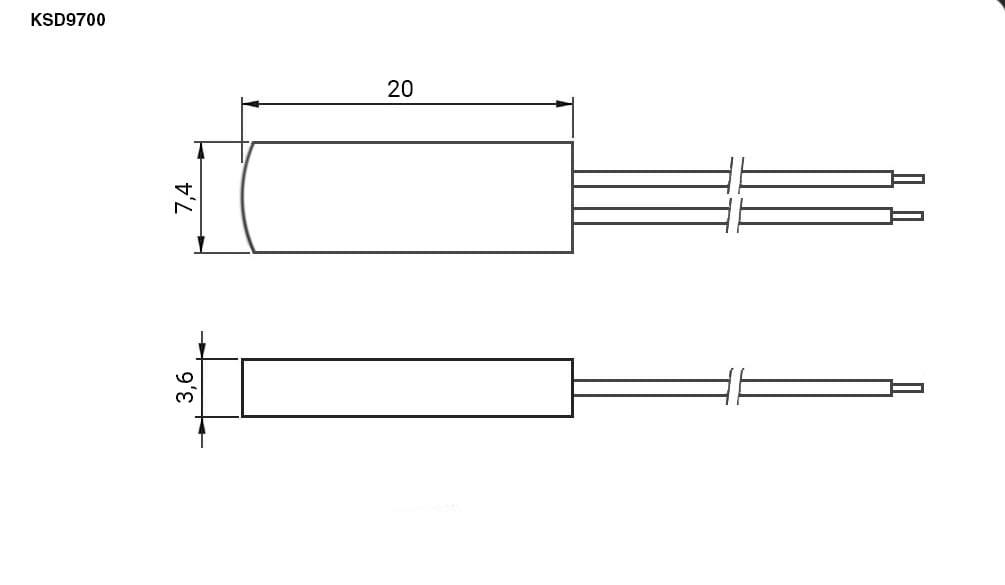

Миниатюра: Схема KSD9700 70*C 16A NC
IMAGE · Схема

Схема KSD9700 70*C 16A NC

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 07.10.2026
Источник / остаток
Каталог RU Electronics · Поставка под запрос
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
Не указана в источнике
Date code / партия
Год / маркировка партии не указаны
