Datasheet KNH-1S on-off
Технические параметры, размеры и рекомендации производителя

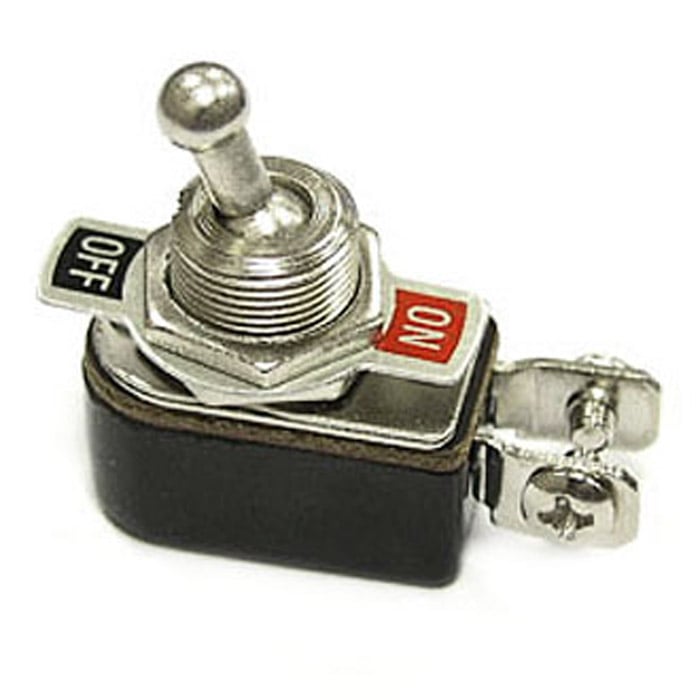

Тумблер двухпозиционный однополюсный RUICHI KNH-1S
35.3х13.8х37 мм, ON-OFF, SPST, 6 А, 250 В, 50 мОм, 2 контакта, под винт 6.3 мм
- MPN
- KNH-1S on-off
- Бренд
- Ruichi
- Артикул RU
- 56979
Основные параметры
- Схема переключения
- ON-OFF, SPST
- Номинальный ток, А
- 3 (6) AC; 10 DС
- Номинальное напряжение, В
- 250 (125) AC; 12 DC
- Тип переключателя
- Тумблер однополюсный серии KNH-1
- Тип клемм
- ножевые
- Количество циклов коммутации (электро), не менее
- 10000
725 шт в наличии78,82 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF, SPST
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 250 (125) AC; 12 DC
- Номинальный ток, А
- 3 (6) AC; 10 DС
Монтаж и корпус
- Диаметр установочного отверстия, мм
- 12,2
- Кол-во контактов в группе/ групп (всего контактов)
- 2/ 1 (2P)
- Глубина, мм
- 35,3
- Ширина, мм
- 13,8
- Высота, мм
- корпус - 26, полная - 37
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+70
Упаковка и вес
- Вес брутто
- 20.35
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/1000
Другие параметры
- Тип переключателя
- Тумблер однополюсный серии KNH-1
- Тип клемм
- ножевые
Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 725 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Тумблер двухпозиционный однополюсный RUICHI KNH-1S, 35.3х13.8х37 мм, ON-OFF, SPST, 6 А, 250 В, 50 мОм, 2 контакта, под винт 6.3 мм - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202525 шт29725 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKNH-1S on-offRUICHIАрт. RU 56979 78,82 ₽725 шт по каталогу |  99,48 ₽385 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  52,31 ₽333 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  81,62 ₽1 250 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  62,06 ₽440 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, SPST | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 250 (125) AC; 12 DC | 250 (125) AC; 12 DCСовпадает | 250 (125)Отличается | 250 (125)Отличается | 250 (125)Отличается |
| Номинальный ток, А | 3 (6) AC; 10 DС | 3 (6) AC; 10 DССовпадает | 3 (6)Отличается | 10 (15)Отличается | 3 (5), Imax=6Отличается |
- 99,48 ₽385 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125) AC; 12 DCАналог250 (125) AC; 12 DCСовпадает
- Номинальный ток, А
- Текущий3 (6) AC; 10 DСАналог3 (6) AC; 10 DССовпадает
- 52,31 ₽333 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125) AC; 12 DCАналог250 (125)Отличается
- Номинальный ток, А
- Текущий3 (6) AC; 10 DСАналог3 (6)Отличается
- 81,62 ₽1 250 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125) AC; 12 DCАналог250 (125)Отличается
- Номинальный ток, А
- Текущий3 (6) AC; 10 DСАналог10 (15)Отличается
- 62,06 ₽440 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125) AC; 12 DCАналог250 (125)Отличается
- Номинальный ток, А
- Текущий3 (6) AC; 10 DСАналог3 (5), Imax=6Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
