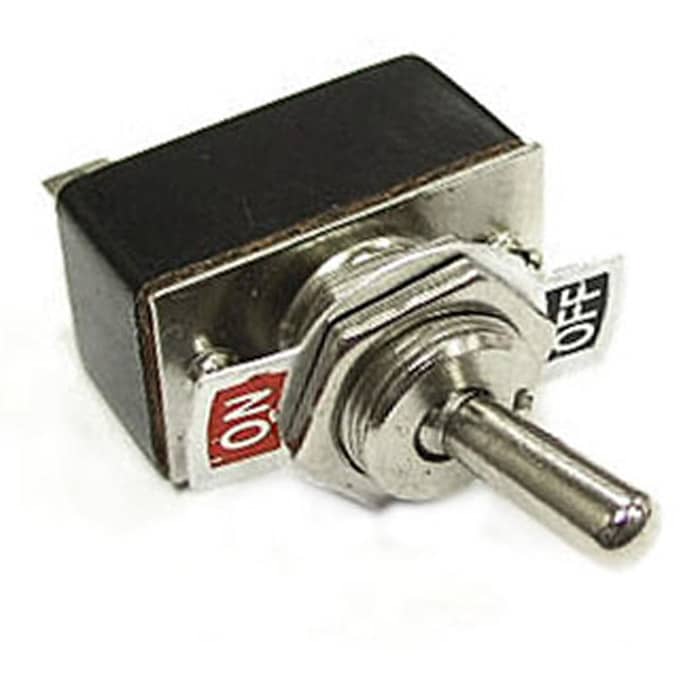

Тумблер двухпозиционный однополюсный RUICHI KN3-1

42.3х14х25 мм, ON-OFF, SPST, 6 А, 250 В, 50 мОм, 2 контакта, под пайку

MPN
KN3-1 on-off
Бренд
Ruichi
Артикул RU
56972

Основные параметры

Схема переключения
ON-OFF, SPST
Номинальный ток, А
3 (5), Imax=6
Номинальное напряжение, В
250 (125)
Количество циклов коммутации (электро), не менее
10000
Диаметр установочного отверстия, мм
12,2
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Все характеристики
Документация
5 350 шт в наличии43,58 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Схема переключения
ON-OFF, SPST
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальное напряжение, В
250 (125)
Номинальный ток, А
3 (5), Imax=6

Монтаж и корпус

Диаметр установочного отверстия, мм
12,2
Кол-во контактов в группе/ групп (всего контактов)
2/ 1 (2P)
Глубина, мм
42,3
Ширина, мм
14
Высота, мм
25

Условия эксплуатации

Диапазон рабочих температур, °C
-25 ...+70

Упаковка и вес

Вес брутто
17.60
Транспортная упаковка: размер/кол-во
48*32*22.5/1250

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KN3-1 on-off 1

Технические параметры, размеры и рекомендации производителя

Скачать
PDF · Datasheet

Datasheet KN3-1 on-off 2

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема KN3-1 on-off
IMAGE · Схема

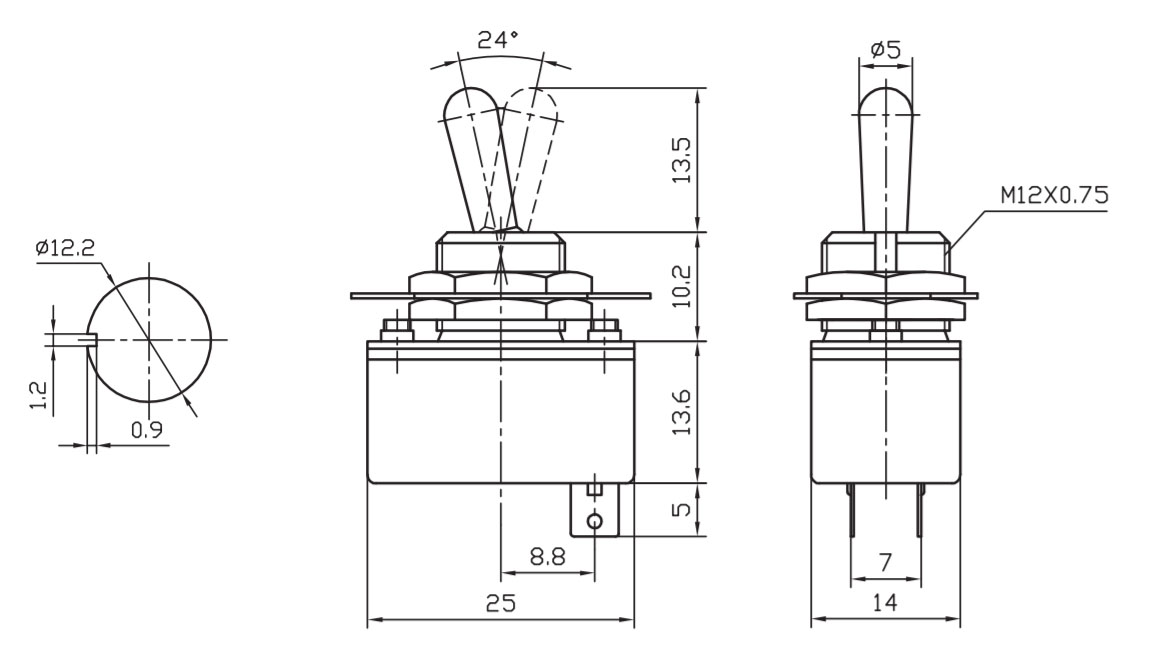

Схема KN3-1 on-off

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 12.08.2026
Источник / остаток
Каталог RU Electronics · 5 350 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 0 / 2026
Документация
Datasheet: 2

Описание

Тумблер двухпозиционный однополюсный RUICHI KN3-1, 42.3х14х25 мм, ON-OFF, SPST, 6 А, 250 В, 50 мОм, 2 контакта, под пайку - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
050 шт1005 000 шт
202650 шт7350 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKN3-1 on-offRUICHIАрт. RU 56972
43,58 ₽5 350 шт по каталогу
Параметрический вариантRUICHIKN3(B)-102 on-onАрт. RU 108190
42,90 ₽1 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3-3 on-onАрт. RU 56974
52,24 ₽1 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-202 on-onАрт. RU 108237
53,81 ₽1 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-101 on-offАрт. RU 56930
55,71 ₽410 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема переключенияON-OFF, SPSTON-OFF, SPSTСовпадаетON-ON, DPDTОтличаетсяON-ON DPDTОтличаетсяON-OFF SPSTОтличается
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Сопротивление изоляции, МОм, не менее1000 (при Uисп.dc=500 В)1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В250 (125)250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает
Номинальный ток, А3 (5), Imax=63 (6)Отличается3 (5), Imax=6Совпадает3 (5), Imax=6Совпадает3 (5), Imax=6Совпадает
  • Параметрический вариантRUICHIKN3(B)-102 on-onАрт. RU 108190
    42,90 ₽1 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог3 (6)Отличается
    Открыть товар
  • Параметрический вариантRUICHIKN3-3 on-onАрт. RU 56974
    52,24 ₽1 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-ON, DPDTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог3 (5), Imax=6Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-202 on-onАрт. RU 108237
    53,81 ₽1 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-ON DPDTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог3 (5), Imax=6Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-101 on-offАрт. RU 56930
    55,71 ₽410 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF SPSTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (5), Imax=6Аналог3 (5), Imax=6Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
