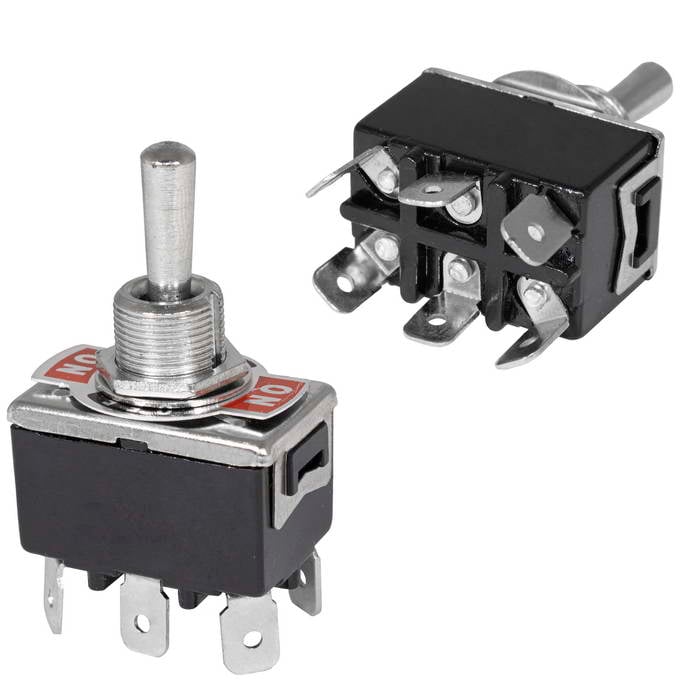

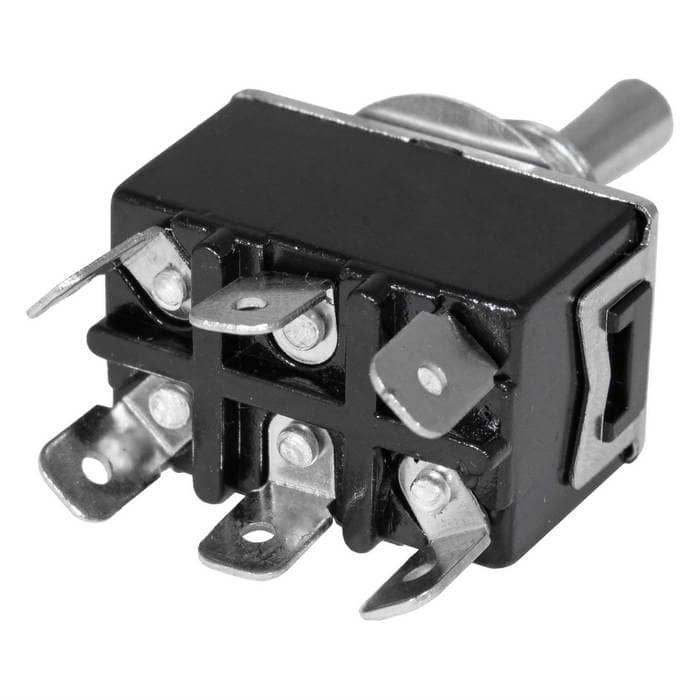

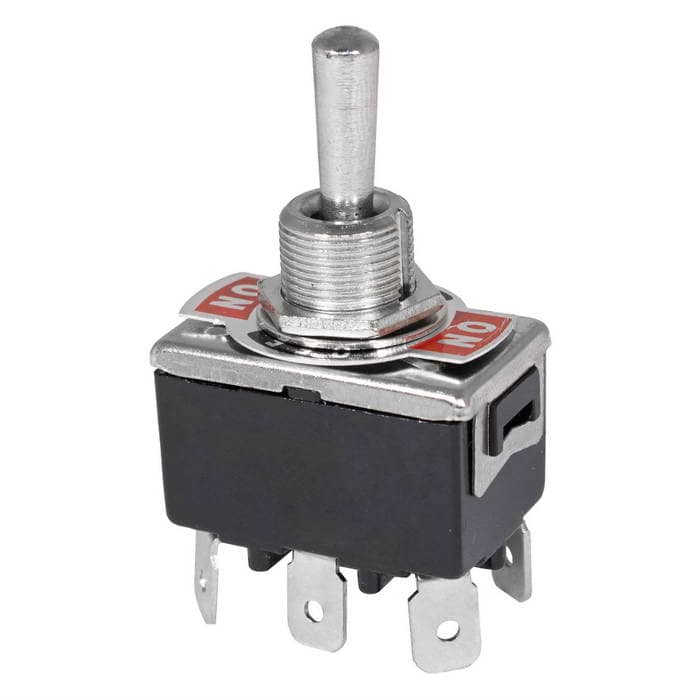

Тумблер трехпозиционный двухполюсный RUICHI KN3(C)-203P

56.3х19.8х33 мм, ON-OFF-ON, DPDT C/O, 3 А, 250 В, 50 мОм, 6 контактов, под винт

MPN
KN3(C)-203P on-off-on
Бренд
Ruichi
Артикул RU
108244

Основные параметры

Схема переключения
ON-OFF-ON DPDT C/O
Номинальный ток, А
3 (6)
Номинальное напряжение, В
250 (125)
Тип переключателя
Тумблер двухполюсный серии KN3(C)
Тип клемм
ножевые
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
800 шт в наличии60,76 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Схема переключения
ON-OFF-ON DPDT C/O
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальное напряжение, В
250 (125)
Номинальный ток, А
3 (6)

Монтаж и корпус

Диаметр установочного отверстия, мм
12,2
Кол-во контактов в группе/ групп (всего контактов)
3/ 2 (6P)
Глубина, мм
56,3
Ширина, мм
19,8
Высота, мм
33

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
30.20
Транспортная упаковка: размер/кол-во
41*25*35/500

Другие параметры

Тип переключателя
Тумблер двухполюсный серии KN3(C)
Тип клемм
ножевые

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KN3(C)-203P on-off-on

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема KN3(C)-203P on-off-on
IMAGE · Схема

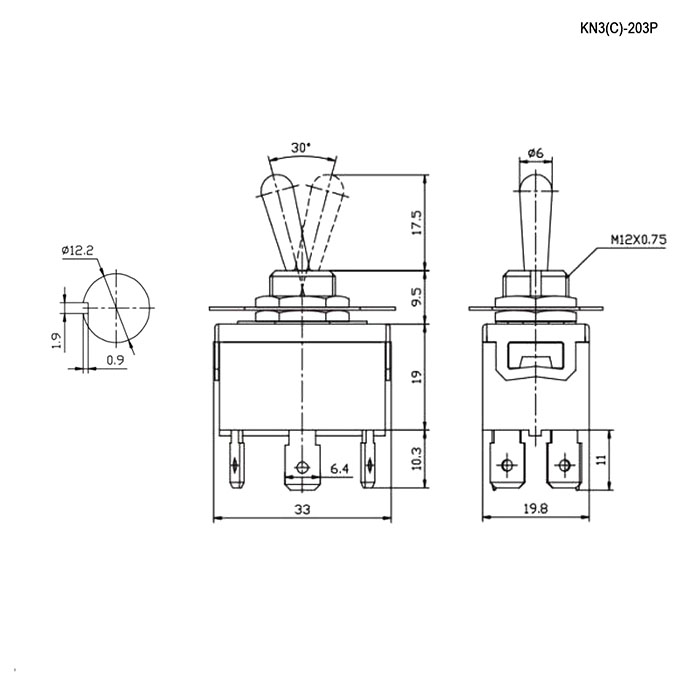

Схема KN3(C)-203P on-off-on

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 15.08.2026
Источник / остаток
Каталог RU Electronics · 800 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
20 / 500 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

Тумблер трехпозиционный двухполюсный RUICHI KN3(C)-203P, 56.3х19.8х33 мм, ON-OFF-ON, DPDT C/O, 3 А, 250 В, 50 мОм, 6 контактов, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202420 шт15300 шт
2024500 шт1500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKN3(C)-203P on-off-onRUICHIАрт. RU 108244
60,76 ₽800 шт по каталогу
Параметрический вариантRUICHIKN3(C)-203 on-off-onАрт. RU 56940
56,94 ₽6 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-202P on-onАрт. RU 108240
63,46 ₽890 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-102P on-onАрт. RU 108220
51,13 ₽1 300 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-201P on-offАрт. RU 56948
63,38 ₽760 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Схема переключенияON-OFF-ON DPDT C/OON-OFF-ON DPDT C/OСовпадаетON-ON DPDTОтличаетсяON-ON SPDTОтличаетсяON-OFF, DPSTОтличается
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Сопротивление изоляции, МОм, не менее1000 (при Uисп.dc=500 В)1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В250 (125)250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает
Номинальный ток, А3 (6)3 (5), Imax=6Отличается3 (6)Совпадает3 (6)Совпадает6 (10)Отличается
  • Параметрический вариантRUICHIKN3(C)-203 on-off-onАрт. RU 56940
    56,94 ₽6 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON DPDT C/OАналогON-OFF-ON DPDT C/OСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (6)Аналог3 (5), Imax=6Отличается
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-202P on-onАрт. RU 108240
    63,46 ₽890 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON DPDT C/OАналогON-ON DPDTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (6)Аналог3 (6)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-102P on-onАрт. RU 108220
    51,13 ₽1 300 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON DPDT C/OАналогON-ON SPDTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (6)Аналог3 (6)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-201P on-offАрт. RU 56948
    63,38 ₽760 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON DPDT C/OАналогON-OFF, DPSTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий3 (6)Аналог6 (10)Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
