Datasheet KN3(C)-203 on-off-on
Технические параметры, размеры и рекомендации производителя
Тумблеры

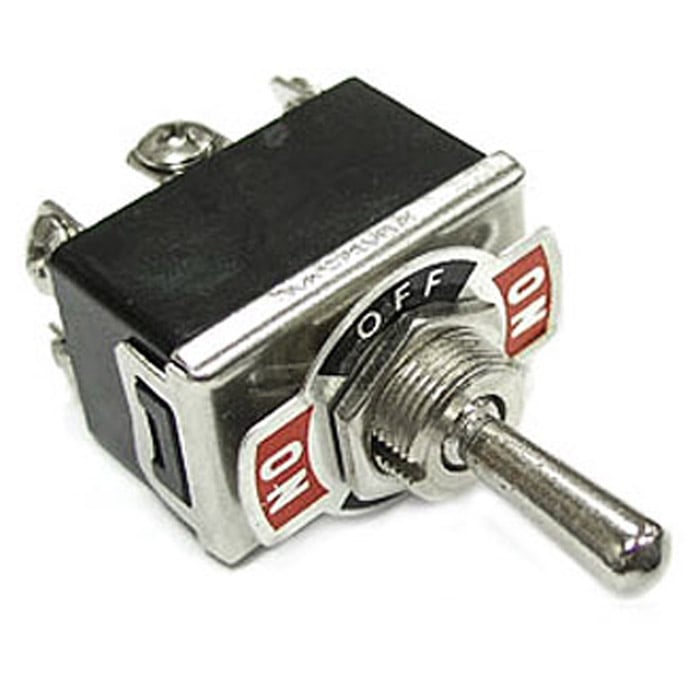

Тумблер трехпозиционный двухполюсный RUICHI KN3(C)-203, 53х19.8х33 мм, ON-OFF-ON, DPDT C/O, 6 А, 250 В, 50 мОм, 6 контактов, под винт
Тумблер трехпозиционный двухполюсный RUICHI KN3(C)-203, 53х19.8х33 мм, ON-OFF-ON, DPDT C/O, 6 А, 250 В, 50 мОм, 6 контактов, под винт
- MPN
- KN3(C)-203 on-off-on
- Бренд
- Ruichi
- Артикул RU
- 56940
- Каталог обновлён
- 02.08.2026
- Источник / остаток
- Каталог RU Electronics · 420 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
420 шт в наличии56,94 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

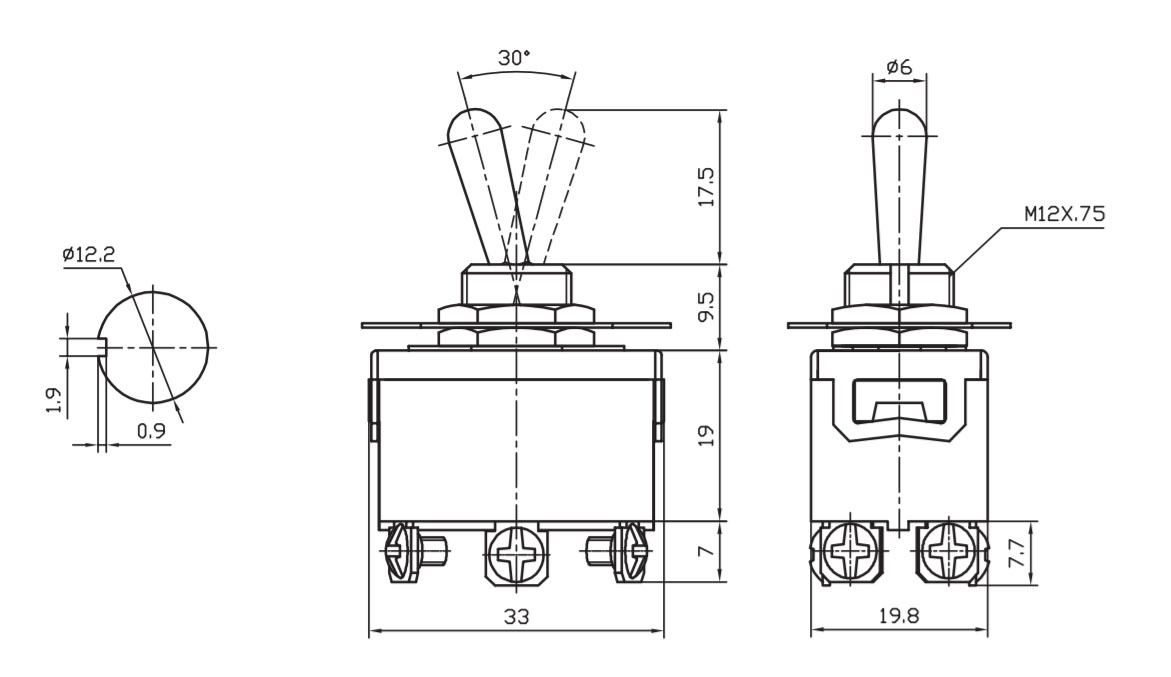

Документация и схема
Характеристики
- Вес брутто
- 33.50
- Транспортная упаковка: размер/кол-во
- 40*24.5*35/500
- Схема переключения
- ON-OFF-ON DPDT C/O
- Тип клемм
- под винт
- Количество циклов коммутации (электро), не менее
- 10000
- Диаметр установочного отверстия, мм
- 12,2
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Кол-во контактов в группе/ групп (всего контактов)
- 3/ 2 (6S)
- Диапазон рабочих температур, °C
- -25 ...+70
- Номинальное напряжение, В
- 250 (125)
- Номинальный ток, А
- 3 (5), Imax=6
- Глубина, мм
- 53
- Ширина, мм
- 19,8
- Высота, мм
- 33
Описание
Тумблер трехпозиционный двухполюсный RUICHI KN3(C)-203, 53х19.8х33 мм, ON-OFF-ON, DPDT C/O, 6 А, 250 В, 50 мОм, 6 контактов, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202520 шт21420 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKN3(C)-203 on-off-onRUICHIАрт. RU 56940 56,94 ₽420 шт по каталогу |  118,63 ₽250 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  525,00 ₽164 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  60,76 ₽980 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  60,68 ₽220 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF-ON DPDT C/O | ON-OFF-ON, DPDTОтличается | —Нет данных | ON-OFF-ON DPDT C/OСовпадает | ON-OFF, DPSTОтличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | —Нет данных | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) | 1000 (при Uисп.dc=500 В)Совпадает | —Нет данных | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 250 (125) | 250 (125)Совпадает | —Нет данных | 250 (125)Совпадает | 250 (125)Совпадает |
| Номинальный ток, А | 3 (5), Imax=6 | 10 (15)Отличается | —Нет данных | 3 (6)Отличается | 3 (5), Imax=6Совпадает |
- 118,63 ₽250 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF-ON DPDT C/OАналогON-OFF-ON, DPDTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий3 (5), Imax=6Аналог10 (15)Отличается
- 525,00 ₽164 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF-ON DPDT C/OАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий50Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог—Нет данных
- Номинальное напряжение, В
- Текущий250 (125)Аналог—Нет данных
- Номинальный ток, А
- Текущий3 (5), Imax=6Аналог—Нет данных
- 60,76 ₽980 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON DPDT C/OАналогON-OFF-ON DPDT C/OСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий3 (5), Imax=6Аналог3 (6)Отличается
- 60,68 ₽220 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON DPDT C/OАналогON-OFF, DPSTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий3 (5), Imax=6Аналог3 (5), Imax=6Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
