Datasheet KN3(A)-103 on-off-on
Технические параметры, размеры и рекомендации производителя
Тумблеры
Тумблер трехпозиционный однополюсный RUICHI KN3(A)-103, 51х16х28 мм, ON-OFF-ON, SPDT C/O, 6 А, 250 В, 50 мОм, 3 контакта, под винт
Тумблер трехпозиционный однополюсный RUICHI KN3(A)-103, 51х16х28 мм, ON-OFF-ON, SPDT C/O, 6 А, 250 В, 50 мОм, 3 контакта, под винт
- MPN
- KN3(A)-103 on-off-on
- Бренд
- Ruichi
- Артикул RU
- 108185
- Каталог обновлён
- 21.07.2026
- Источник / остаток
- Каталог RU Electronics · 640 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
640 шт в наличии69,06 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

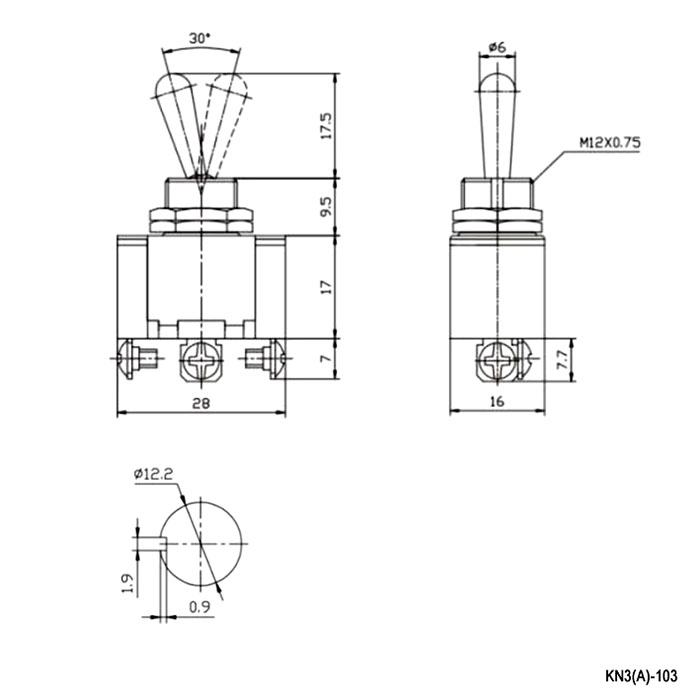

Документация и схема
Характеристики
- Вес брутто
- 25.60
- Транспортная упаковка: размер/кол-во
- 37*36*34/1000
- Тип переключателя
- Тумблер однополюсный серии KN3(А)
- Схема переключения
- ON-OFF-ON, SPDT C/O
- Тип клемм
- под винт
- Количество циклов коммутации (электро), не менее
- 10000
- Диаметр установочного отверстия, мм
- 12,2
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Кол-во контактов в группе/ групп (всего контактов)
- 3/ 1 (3S)
- Диапазон рабочих температур, °C
- -25 ...+85
- Номинальное напряжение, В
- 250 (125)
- Номинальный ток, А
- 6 (10)
- Глубина, мм
- 51
- Ширина, мм
- 16
- Высота, мм
- 28
Описание
Тумблер трехпозиционный однополюсный RUICHI KN3(A)-103, 51х16х28 мм, ON-OFF-ON, SPDT C/O, 6 А, 250 В, 50 мОм, 3 контакта, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202420 шт32640 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKN3(A)-103 on-off-onRUICHIАрт. RU 108185 69,06 ₽640 шт по каталогу |  80,61 ₽300 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  64,72 ₽510 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  62,06 ₽725 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 75,77 ₽825 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF-ON, SPDT C/O | ON-OFF-ON, SPDT C/OСовпадает | ON - ON, SPDTОтличается | ON-OFF, SPSTОтличается | ON-ON, SPDTОтличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 250 (125) | 250 (125)Совпадает | 250 (125)Совпадает | 250 (125)Совпадает | 250 (125)Совпадает |
| Номинальный ток, А | 6 (10) | 10 (15)Отличается | 3 (5)Отличается | 3 (5), Imax=6Отличается | 10 (15)Отличается |
- 80,61 ₽300 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF-ON, SPDT C/OАналогON-OFF-ON, SPDT C/OСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий6 (10)Аналог10 (15)Отличается
- 64,72 ₽510 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDT C/OАналогON - ON, SPDTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий6 (10)Аналог3 (5)Отличается
- 62,06 ₽725 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDT C/OАналогON-OFF, SPSTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий6 (10)Аналог3 (5), Imax=6Отличается
- 75,77 ₽825 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF-ON, SPDT C/OАналогON-ON, SPDTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий6 (10)Аналог10 (15)Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
