Тумблер двухпозиционный двухполюсный RUICHI KN3(A)-102, 51х16х28 мм, ON-ON, SPDT, 3 А, 250 В, 50 мОм, 3 контакта, под винт

MPN: KN3(A)-102 on-on
Бренд: Ruichi
Артикул RU: 108184
Каталог обновлён: 21.07.2026

Источник / остаток: Каталог RU Electronics · 510 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 10 / 25 шт в упаковке
Date code / партия: Год / маркировка: 2024
Документация: Datasheet: 1

510 шт в наличии64,72 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet KN3(A)-102 on-on

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

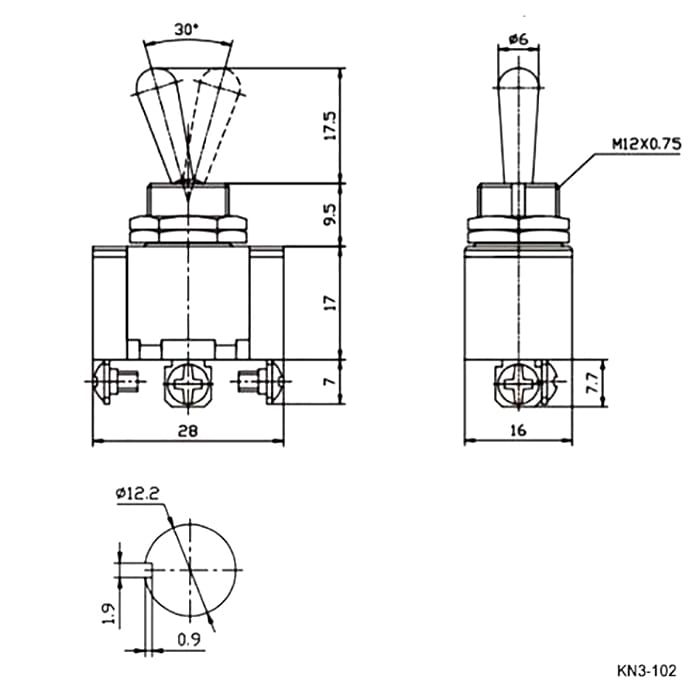

Схема KN3(A)-102 on-on

Габаритный чертёж и расположение контактов

Скачать

Характеристики

17 параметров из источника

Вес брутто: 25.00
Транспортная упаковка: размер/кол-во: 39*29*39/1000
Тип переключателя: Тумблер однополюсный серии KN3(А)
Схема переключения: ON - ON, SPDT
Тип клемм: под винт
Количество циклов коммутации (электро), не менее: 10000
Диаметр установочного отверстия, мм: 12,2
Сопротивление изоляции, МОм, не менее: 1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 50
Диэлектрическая прочность, В: 1500 (50 Гц, 1 мин.)
Кол-во контактов в группе/ групп (всего контактов): 3/ 1 (3S)
Диапазон рабочих температур, °C: -25 ...+85
Номинальное напряжение, В: 250 (125)
Номинальный ток, А: 3 (5)
Глубина, мм: 51
Ширина, мм: 16
Высота, мм: 28

Описание

Тумблер двухпозиционный двухполюсный RUICHI KN3(A)-102, 51х16х28 мм, ON-ON, SPDT, 3 А, 250 В, 50 мОм, 3 контакта, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202410 шт110 шт

202425 шт20500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарKN3(A)-102 on-onRUICHIАрт. RU 108184 64,72 ₽510 шт по каталогу	Аналог из источникаRUICHIKN3(A)-102(A) on-onАрт. RU 56952 75,77 ₽825 шт по каталогу Указан в источнике как аналог; совместимость требует проверки	Параметрический вариантRUICHIKN3(A)-101 on-offАрт. RU 56950 62,06 ₽725 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIKN3(A)-103 on-off-onАрт. RU 108185 69,06 ₽640 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIKN3(A)-103(A) on-off-onАрт. RU 56953 80,61 ₽300 шт по каталогу Совпадает 3 из 5 сравнимых параметров
Схема переключения	ON - ON, SPDT	ON-ON, SPDTОтличается	ON-OFF, SPSTОтличается	ON-OFF-ON, SPDT C/OОтличается	ON-OFF-ON, SPDT C/OОтличается
Контактное сопротивление, мОм, не более	50	50Совпадает	50Совпадает	50Совпадает	50Совпадает
Сопротивление изоляции, МОм, не менее	1000 (при Uисп.dc=500 В)	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В	250 (125)	250 (125)Совпадает	250 (125)Совпадает	250 (125)Совпадает	250 (125)Совпадает
Номинальный ток, А	3 (5)	10 (15)Отличается	3 (5), Imax=6Отличается	6 (10)Отличается	10 (15)Отличается

Аналог из источникаRUICHIKN3(A)-102(A) on-onАрт. RU 56952
75,77 ₽825 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
Схема переключения
ТекущийON - ON, SPDTАналогON-ON, SPDTОтличается
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий3 (5)Аналог10 (15)Отличается
Открыть товар
Параметрический вариантRUICHIKN3(A)-101 on-offАрт. RU 56950
62,06 ₽725 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийON - ON, SPDTАналогON-OFF, SPSTОтличается
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий3 (5)Аналог3 (5), Imax=6Отличается
Открыть товар
Параметрический вариантRUICHIKN3(A)-103 on-off-onАрт. RU 108185
69,06 ₽640 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийON - ON, SPDTАналогON-OFF-ON, SPDT C/OОтличается
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий3 (5)Аналог6 (10)Отличается
Открыть товар
Параметрический вариантRUICHIKN3(A)-103(A) on-off-onАрт. RU 56953
80,61 ₽300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийON - ON, SPDTАналогON-OFF-ON, SPDT C/OОтличается
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий3 (5)Аналог10 (15)Отличается
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
