Клавишный переключатель RUICHI KCD5-305

ON-OFF

MPN
KCD5-305 on-off
Бренд
Ruichi
Артикул RU
87038

Основные параметры

Схема переключения
ON-OFF, SPST
Номинальное напряжение, В
250
Степень защиты
IP20
Тип переключателя
Переключатель на провод клавишный
Кол-во контактов в группе/ кол-во групп (всего контактов)
2/ 1
Область применения
для светильников типа бра
Все характеристики
Документация
1 300 шт в наличии34,57 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

23 параметров из источника

Электрические параметры

Схема переключения
ON-OFF, SPST
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
2 (3)
Сопротивление изоляции, МОм, не менее
100 (500 В, 1 мин.) МОм
Коммутируемое напряжение, В
125 / 250 (AС)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальное напряжение, В
250

Монтаж и корпус

Кол-во контактов в группе/ кол-во групп (всего контактов)
2/ 1
Форма клавиши
Овал (вогнутая)
Способ монтажа
на шнур питания светильника
Количество контактов
2
Материал
пластик
Глубина, мм
60
Ширина, мм
23
Высота, мм
14

Условия эксплуатации

Степень защиты
IP20
Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
9.80
Транспортная упаковка: размер/кол-во
50*31*30/1000

Другие параметры

Тип переключателя
Переключатель на провод клавишный
Область применения
для светильников типа бра
Цвет
черный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KCD5-305 on-off

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема KCD5-305 on-off
IMAGE · Схема

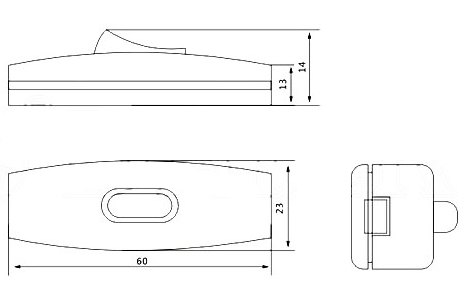

Схема KCD5-305 on-off

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 1 300 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI KCD5-305, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт261 300 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKCD5-305 on-offRUICHIАрт. RU 87038
34,57 ₽1 300 шт по каталогу
Аналог из источникаRUICHIMJ-15-116Арт. RU 81261
34,44 ₽1 800 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHIKCD5-101-2-C3-W/2P on-offАрт. RU 116550
14,34 ₽2 100 шт по каталогу

Совпадает 3 из 3 сравнимых параметров

Параметрический вариантRUICHIKCD5-101-3-C1-B/2P on-offАрт. RU 116557
11,97 ₽3 200 шт по каталогу

Совпадает 3 из 3 сравнимых параметров

Параметрический вариантRUICHIKCD1-101N-5H-Y/3P on-offАрт. RU 107355
36,30 ₽1 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Схема переключенияON-OFF, SPSTON-OFF, SPSTСовпадаетON-OFF, SPSTСовпадаетON-OFF, SPSTСовпадаетON-OFF, SPSTСовпадает
Способ монтажана шнур питания светильникана шнур питания светильникаСовпадает—Нет данных—Нет данных—Нет данных
Количество контактов22Совпадает—Нет данных—Нет данных—Нет данных
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает35Отличается
Коммутируемое напряжение, В125 / 250 (AС)—Нет данных125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает
  • Аналог из источникаRUICHIMJ-15-116Арт. RU 81261
    34,44 ₽1 800 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
    Способ монтажа
    Текущийна шнур питания светильникаАналогна шнур питания светильникаСовпадает
    Количество контактов
    Текущий2Аналог2Совпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIKCD5-101-2-C3-W/2P on-offАрт. RU 116550
    14,34 ₽2 100 шт по каталогу

    Совпадает 3 из 3 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
    Способ монтажа
    Текущийна шнур питания светильникаАналог—Нет данных
    Количество контактов
    Текущий2Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD5-101-3-C1-B/2P on-offАрт. RU 116557
    11,97 ₽3 200 шт по каталогу

    Совпадает 3 из 3 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
    Способ монтажа
    Текущийна шнур питания светильникаАналог—Нет данных
    Количество контактов
    Текущий2Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD1-101N-5H-Y/3P on-offАрт. RU 107355
    36,30 ₽1 шт по каталогу

    Совпадает 2 из 3 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
    Способ монтажа
    Текущийна шнур питания светильникаАналог—Нет данных
    Количество контактов
    Текущий2Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог35Отличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
