Datasheet KCD5-101-3-C1-B/2P on-off
Технические параметры, размеры и рекомендации производителя

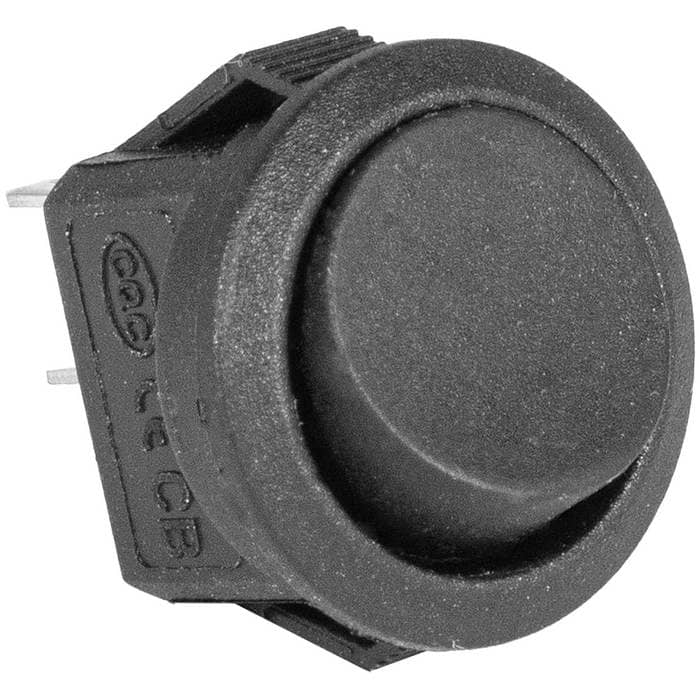

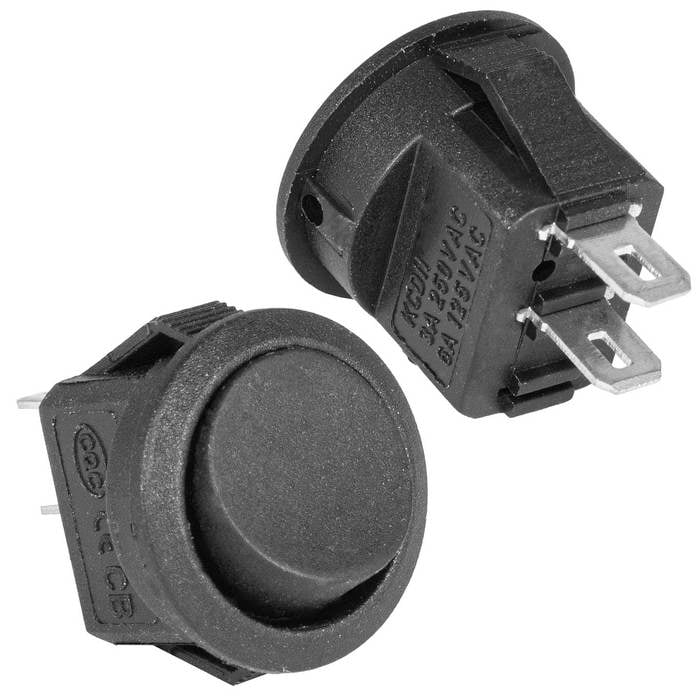

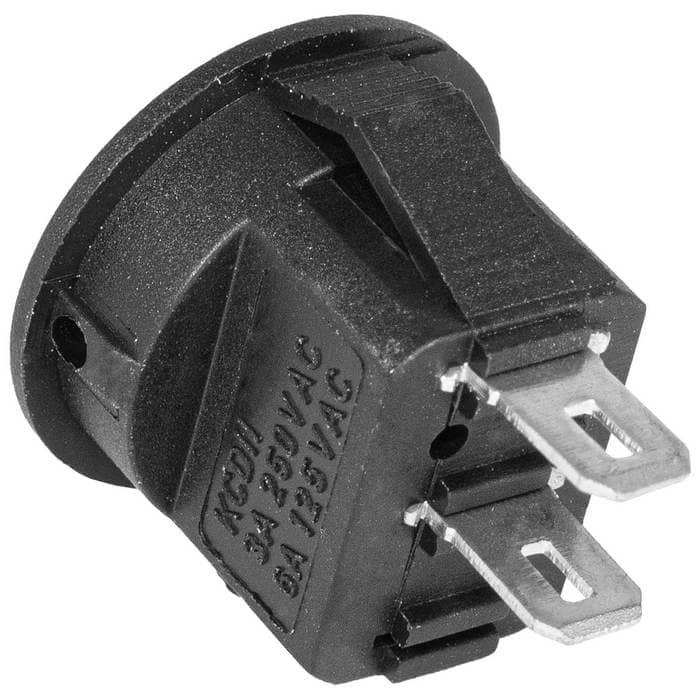

Клавишный переключатель RUICHI KCD5-101-3-C1-B/2P
ON-OFF, 2 контакта, черный
- MPN
- KCD5-101-3-C1-B/2P on-off
- Бренд
- Ruichi
- Артикул RU
- 116557
Основные параметры
- Схема переключения
- ON-OFF, SPST
- Тип переключателя
- Переключатель клавишный серии KCD5
- Цвет: клавиша/ корпус
- черный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2/ 1 (2P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- круг тип C (вогнутая)
3 375 шт в наличии11,97 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF, SPST
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- 3 (6)
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: клавиша/ корпус
- черный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2/ 1 (2P)
- Форма клавиши
- круг тип C (вогнутая)
- Диаметр, мм
- 16,3 мм
- Размер установочного отверстия, мм
- Ф14.4
- Тип подсветки
- нет
- Глубина, мм
- 19 (без клавиши)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 2.25
- Транспортная упаковка: размер/кол-во
- 48*32*27/4000
Другие параметры
- Тип переключателя
- Переключатель клавишный серии KCD5

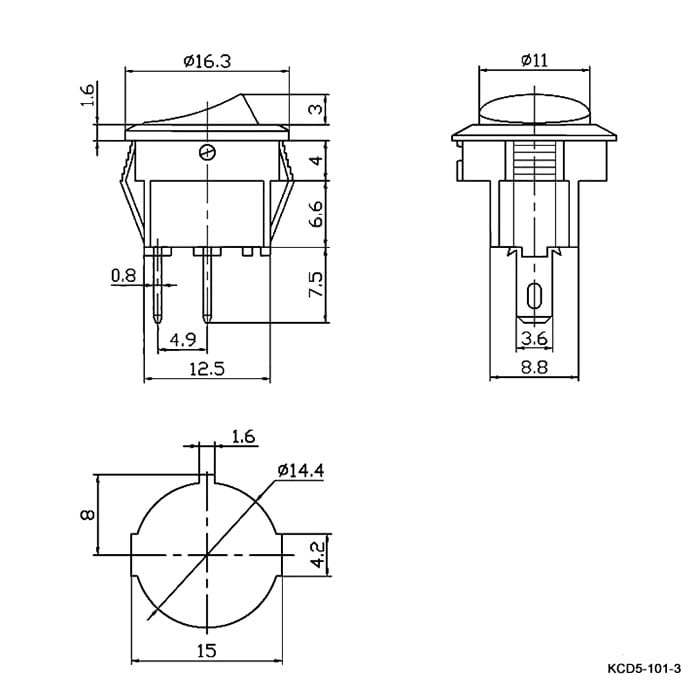

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 3 375 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 75 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI KCD5-101-3-C1-B/2P, ON-OFF, 2 контакта, черный – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202475 шт175 шт
2024100 шт333 300 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKCD5-101-3-C1-B/2P on-offRUICHIАрт. RU 116557 11,97 ₽3 375 шт по каталогу |  14,34 ₽3 520 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  13,40 ₽6 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  7,50 ₽9 300 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  6,98 ₽3 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, SPST | ON-OFF, SPSTСовпадает | ON-OFFОтличается | **ON-ON, SPDT** (см. Примечание)Отличается | ON-ONОтличается |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 30Отличается | 35Отличается | 35Отличается |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает |
| Максимальный ток, А | 3 (6) | 3 (6)Совпадает | 3 (6)Совпадает | 3 (6)Совпадает | 3 (6)Совпадает |
- 14,34 ₽3 520 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Максимальный ток, А
- Текущий3 (6)Аналог3 (6)Совпадает
- 13,40 ₽6 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFFОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог30Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Максимальный ток, А
- Текущий3 (6)Аналог3 (6)Совпадает
- 7,50 ₽9 300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналог**ON-ON, SPDT** (см. Примечание)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог35Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Максимальный ток, А
- Текущий3 (6)Аналог3 (6)Совпадает
- 6,98 ₽3 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-ONОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог35Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Максимальный ток, А
- Текущий3 (6)Аналог3 (6)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
