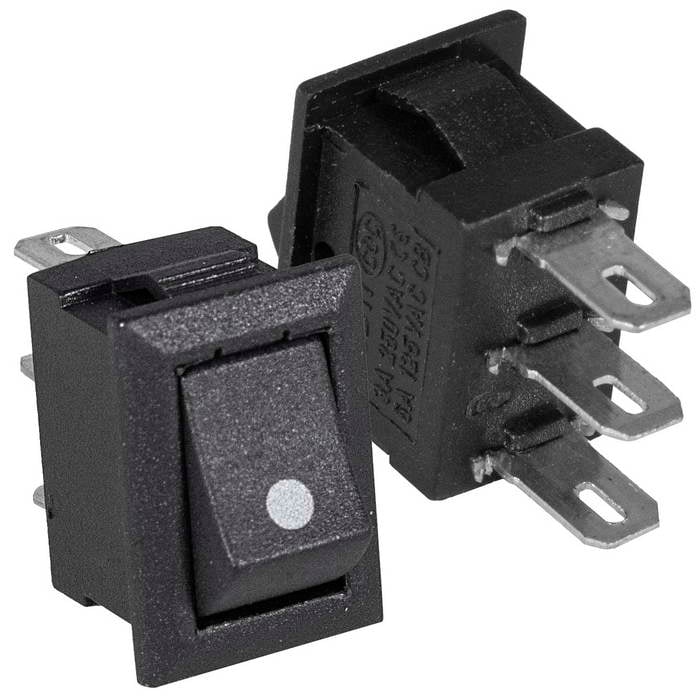

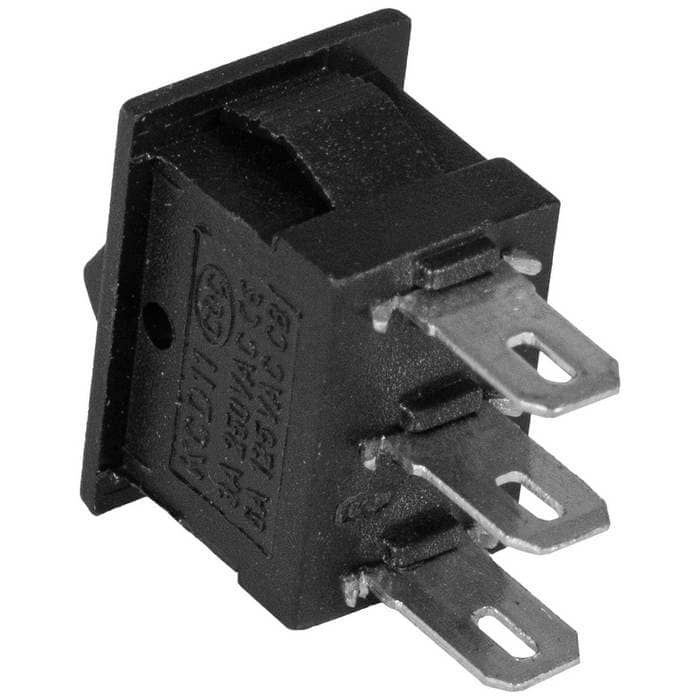

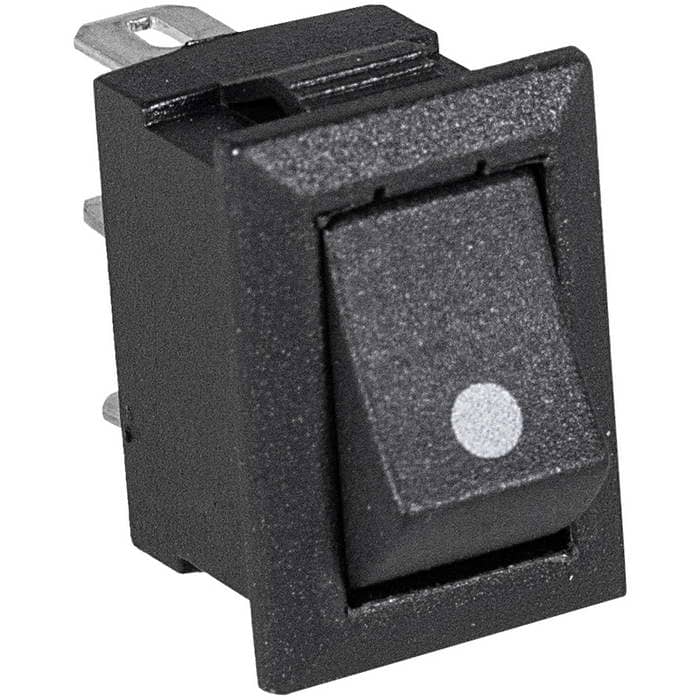

Клавишный переключатель RUICHI KCD5-101-C2-B/3P

ON-OFF, 3 контакта, черный

MPN
KCD5-101-C2-B/3P on-off
Бренд
Ruichi
Артикул RU
116551

Основные параметры

Схема переключения
ON-ON
Номинальный ток, А
3 А
Тип переключателя
Переключатель клавишный серии KCD5
Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
2 900 шт в наличии6,98 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения
ON-ON
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
3 (6)
Сопротивление изоляции, МОм, не менее
100 (500 В, 1 мин.) МОм
Коммутируемое напряжение, В
125 / 250 (AС)
Контактное сопротивление, мОм, не более
35
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальный ток, А
3 А

Монтаж и корпус

Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3
Форма клавиши
прямоугольник тип C (вогнутая)
Тип подсветки
нет

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
1.96
Транспортная упаковка: размер/кол-во
48*32*27/5000

Другие параметры

Тип переключателя
Переключатель клавишный серии KCD5

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KCD5-101-C2-B/3P on-off

Технические параметры, размеры и рекомендации производителя

Скачать

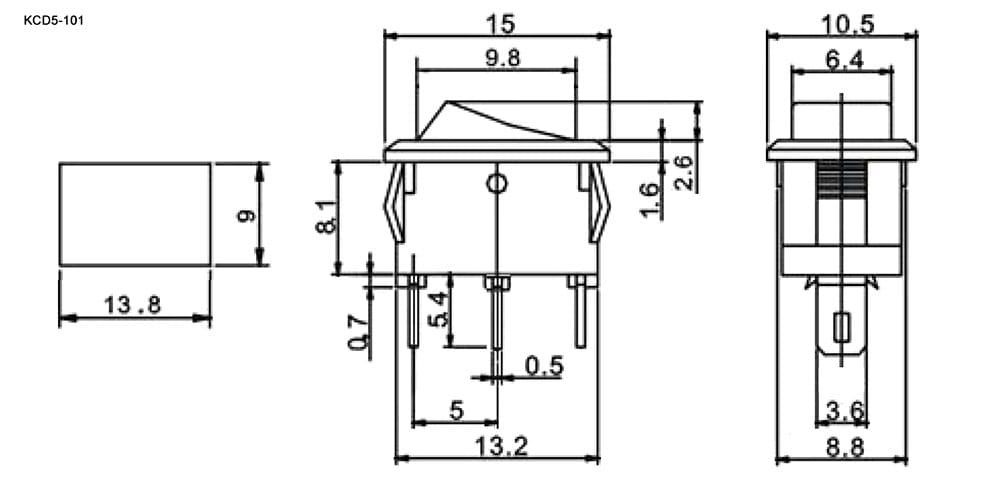

Миниатюра: Схема KCD5-101-C2-B/3P on-off
IMAGE · Схема

Схема KCD5-101-C2-B/3P on-off

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 12.08.2026
Источник / остаток
Каталог RU Electronics · 2 900 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI KCD5-101-C2-B/3P, ON-OFF, 3 контакта, черный – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025100 шт292 900 шт
