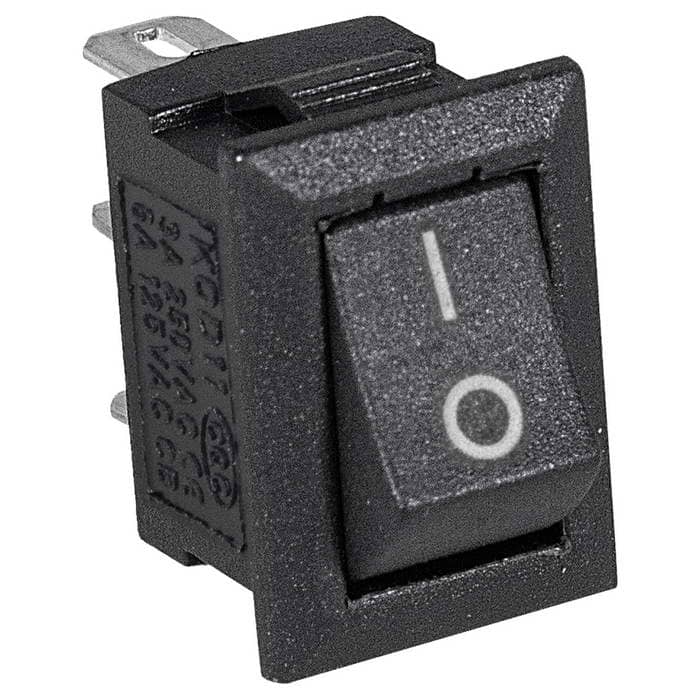

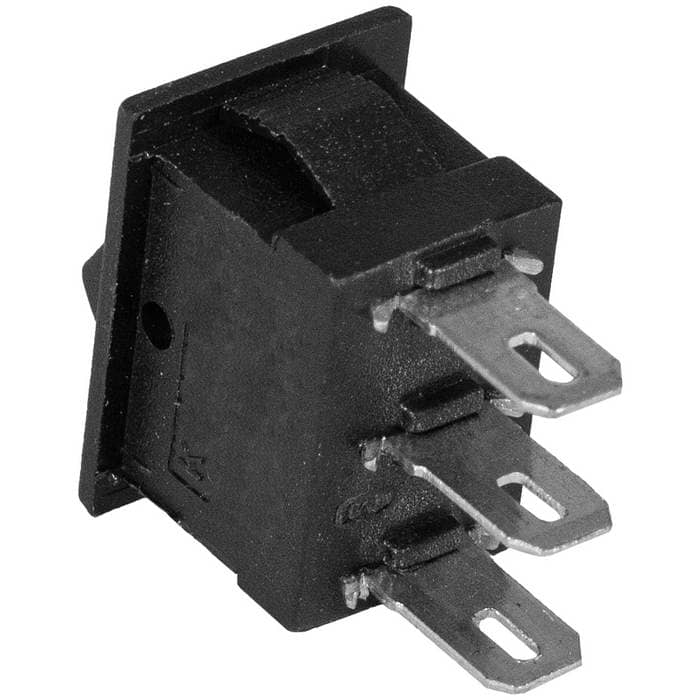

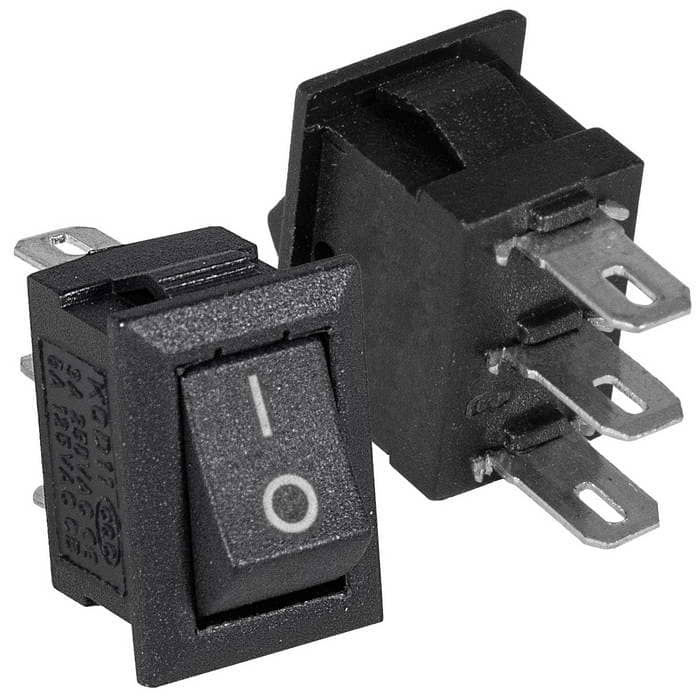

Клавишный переключатель RUICHI KCD5-112-C3-B/3P

ON-ON, 3 контакта, черный

MPN
KCD5-112-C3-B/3P on-on
Бренд
Ruichi
Артикул RU
116492

Основные параметры

Схема переключения
ON-ON
Номинальный ток, А
3 А
Тип переключателя
Переключатель клавишный серии KCD5
Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/1 (3P)
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
4 200 шт в наличии7,45 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

19 параметров из источника

Электрические параметры

Схема переключения
ON-ON
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
100 (500 В, 1 мин.) МОм
Коммутируемое напряжение, В
125 / 250 (AС)
Контактное сопротивление, мОм, не более
35
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальный ток, А
3 А

Монтаж и корпус

Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/1 (3P)
Форма клавиши
прямоугольник тип C (вогнутая)
Размер установочного отверстия, мм
9 х 13.2
Тип подсветки
нет
Глубина, мм
16.3 (без клавиши)
Ширина, мм
10.5 +/- 0.2
Высота, мм
15 (по лицевой планке) +/- 0.2

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
1.91
Транспортная упаковка: размер/кол-во
48*32*22.5/5000

Другие параметры

Тип переключателя
Переключатель клавишный серии KCD5

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KCD5-112-C3-B/3P on-on

Технические параметры, размеры и рекомендации производителя

Скачать

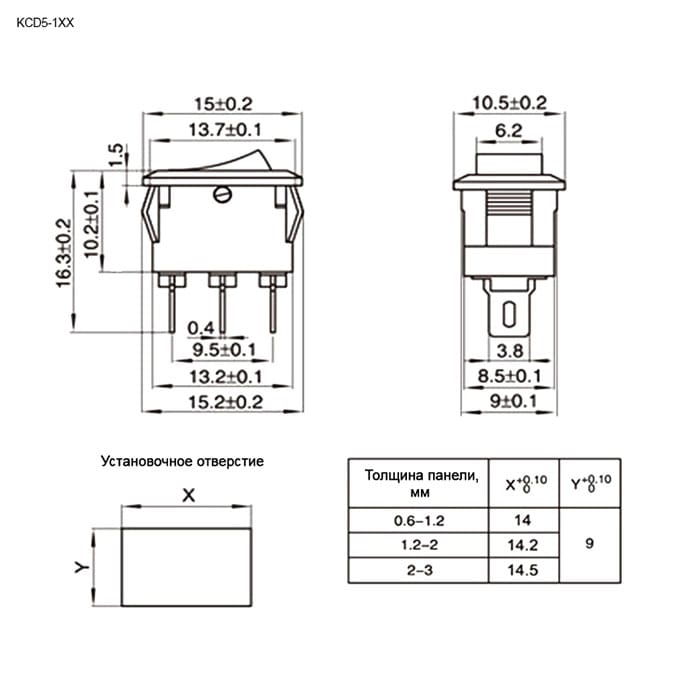

Миниатюра: Схема KCD5-112-C3-B/3P on-on
IMAGE · Схема

Схема KCD5-112-C3-B/3P on-on

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 4 200 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI KCD5-112-C3-B/3P, ON-ON, 3 контакта, черный – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026100 шт424 200 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKCD5-112-C3-B/3P on-onRUICHIАрт. RU 116492
7,45 ₽4 200 шт по каталогу
Параметрический вариантRUICHIKCD5-101-C2-B/3P on-offАрт. RU 116551
6,98 ₽2 900 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIKCD5-101-C3-B/3P on-offАрт. RU 107299
7,50 ₽6 700 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHIKCD5-101-C1-B/2P on-offАрт. RU 116552
6,25 ₽5 550 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHIKCD5-101-C3-R/2P on-offАрт. RU 116490
7,11 ₽8 600 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Схема переключенияON-ONON-ONСовпадает**ON-ON, SPDT** (см. Примечание)ОтличаетсяON-OFFОтличаетсяON-OFFОтличается
Коммутируемое напряжение, В125 / 250 (AС)125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает
Контактное сопротивление, мОм, не более3535Совпадает35Совпадает35Совпадает35Совпадает
Сопротивление изоляции, МОм, не менее100 (500 В, 1 мин.) МОм100 (500 В, 1 мин.) МОмСовпадает100 (500 В, 1 мин.) МОмСовпадает—Нет данных100 (500 В, 1 мин.) МОмСовпадает
Номинальный ток, А3 А3 АСовпадает—Нет данных3 АСовпадает1 АОтличается
  • Параметрический вариантRUICHIKCD5-101-C2-B/3P on-offАрт. RU 116551
    6,98 ₽2 900 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ONАналогON-ONСовпадает
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий3 ААналог3 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD5-101-C3-B/3P on-offАрт. RU 107299
    7,50 ₽6 700 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Схема переключения
    ТекущийON-ONАналог**ON-ON, SPDT** (см. Примечание)Отличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий3 ААналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIKCD5-101-C1-B/2P on-offАрт. RU 116552
    6,25 ₽5 550 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Схема переключения
    ТекущийON-ONАналогON-OFFОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог—Нет данных
    Номинальный ток, А
    Текущий3 ААналог3 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD5-101-C3-R/2P on-offАрт. RU 116490
    7,11 ₽8 600 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ONАналогON-OFFОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий3 ААналог1 АОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
