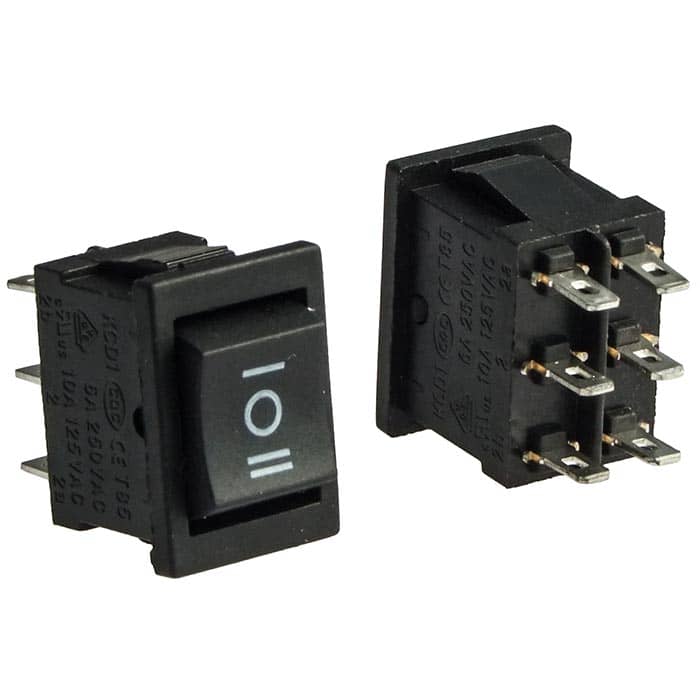

Клавишный переключатель RUICHI KCD1-203-1-C6-B/6P

ON-OFF-ON

MPN
KCD1-203-1-C6-B/6P on-off-on
Бренд
Ruichi
Артикул RU
107368

Основные параметры

Схема переключения
ON-OFF-ON, DPDT
Номинальный ток, А
5 А
Тип переключателя
Переключатель клавишный сдвоенный серии KCD1
Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/2 (6P)
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
450 шт в наличии26,19 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

20 параметров из источника

Электрические параметры

Схема переключения
ON-OFF-ON, DPDT
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
6 (10)
Сопротивление изоляции, МОм, не менее
100 (500 В, 1 мин.) МОм
Коммутируемое напряжение, В
125 / 250 (AС)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальный ток, А
5 А

Монтаж и корпус

Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/2 (6P)
Форма клавиши
прямоугольник тип C (вогнутая)
Размер установочного отверстия, мм
13.2 х 19.2
Тип подсветки
нет
Глубина, мм
21
Ширина, мм
15 (по лицевой планке)
Высота, мм
21.3

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
5.44
Транспортная упаковка: размер/кол-во
48*32*27/2500

Другие параметры

Тип переключателя
Переключатель клавишный сдвоенный серии KCD1

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KCD1-203-1-C6-B/6P on-off-on

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема KCD1-203-1-C6-B/6P on-off-on 1
IMAGE · Схема

Схема KCD1-203-1-C6-B/6P on-off-on 1

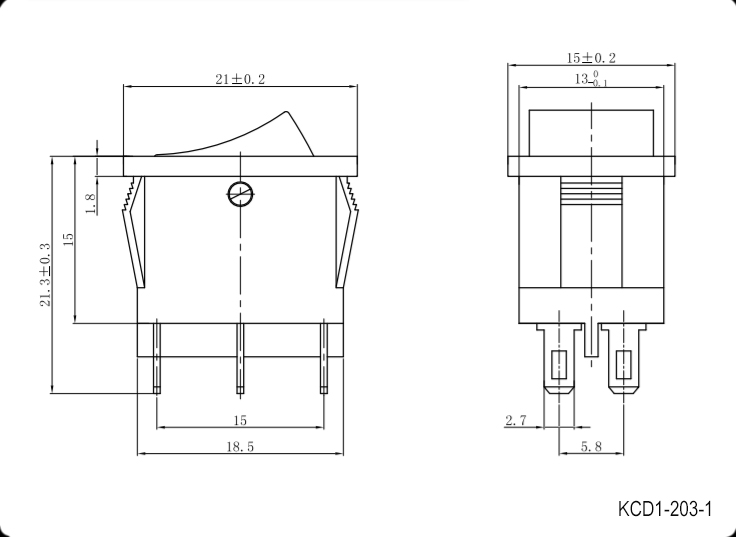

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема KCD1-203-1-C6-B/6P on-off-on 2
IMAGE · Схема

Схема KCD1-203-1-C6-B/6P on-off-on 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 450 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI KCD1-203-1-C6-B/6P, ON-OFF-ON – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
