Datasheet KCD1-101-5-C3-R/2P on-off
Технические параметры, размеры и рекомендации производителя
Клавишные (рокерные) переключатели

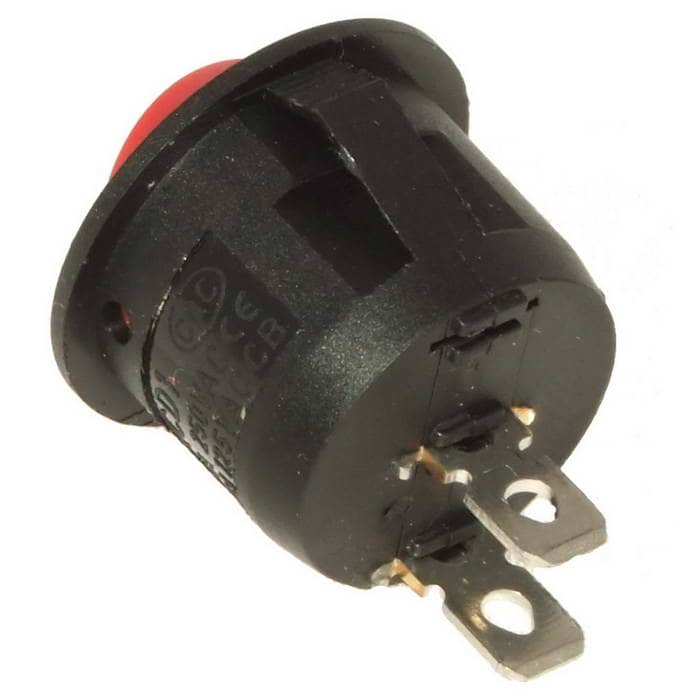

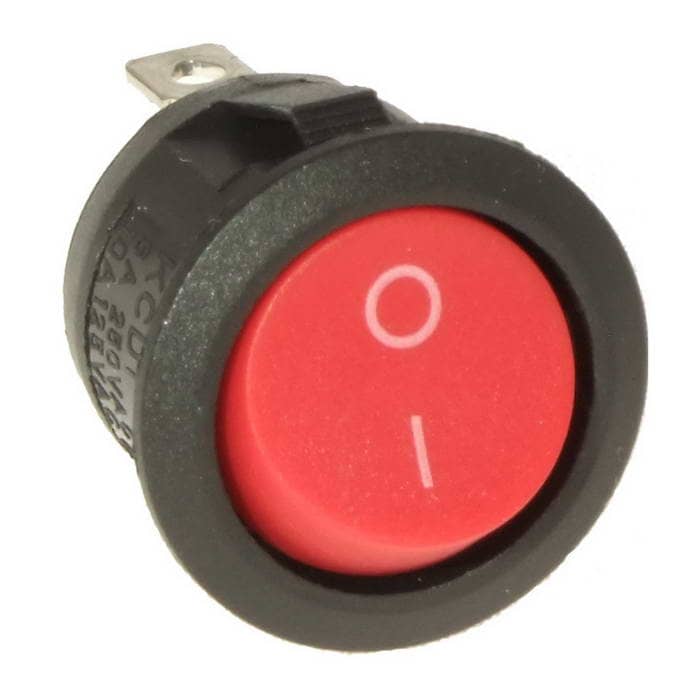

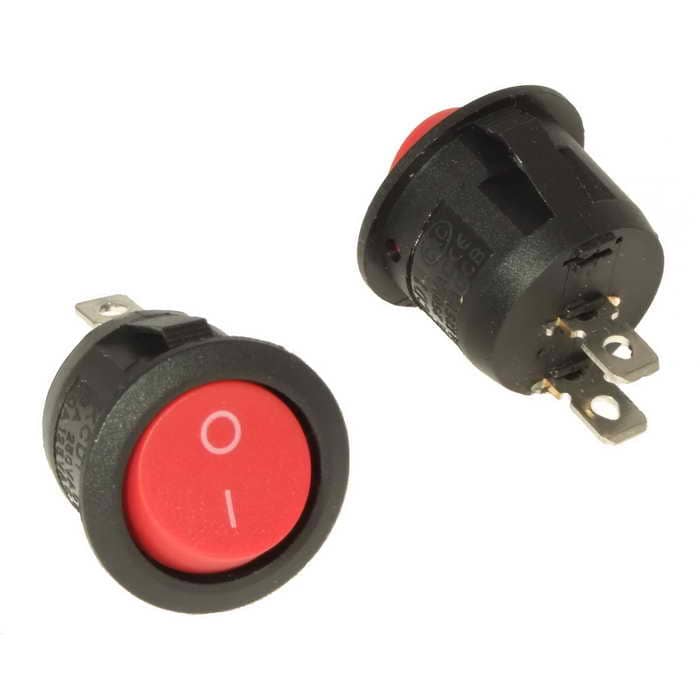

Клавишный переключатель RUICHI KCD1-101-5-C3-R/2P, ON-OFF
Клавишный переключатель RUICHI KCD1-101-5-C3-R/2P, ON-OFF
- MPN
- KCD1-101-5-C3-R/2P on-off
- Бренд
- Ruichi
- Артикул RU
- 107362
- Каталог обновлён
- 02.08.2026
- Источник / остаток
- Каталог RU Electronics · 7 250 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 2 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
7 250 шт в наличии12,11 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

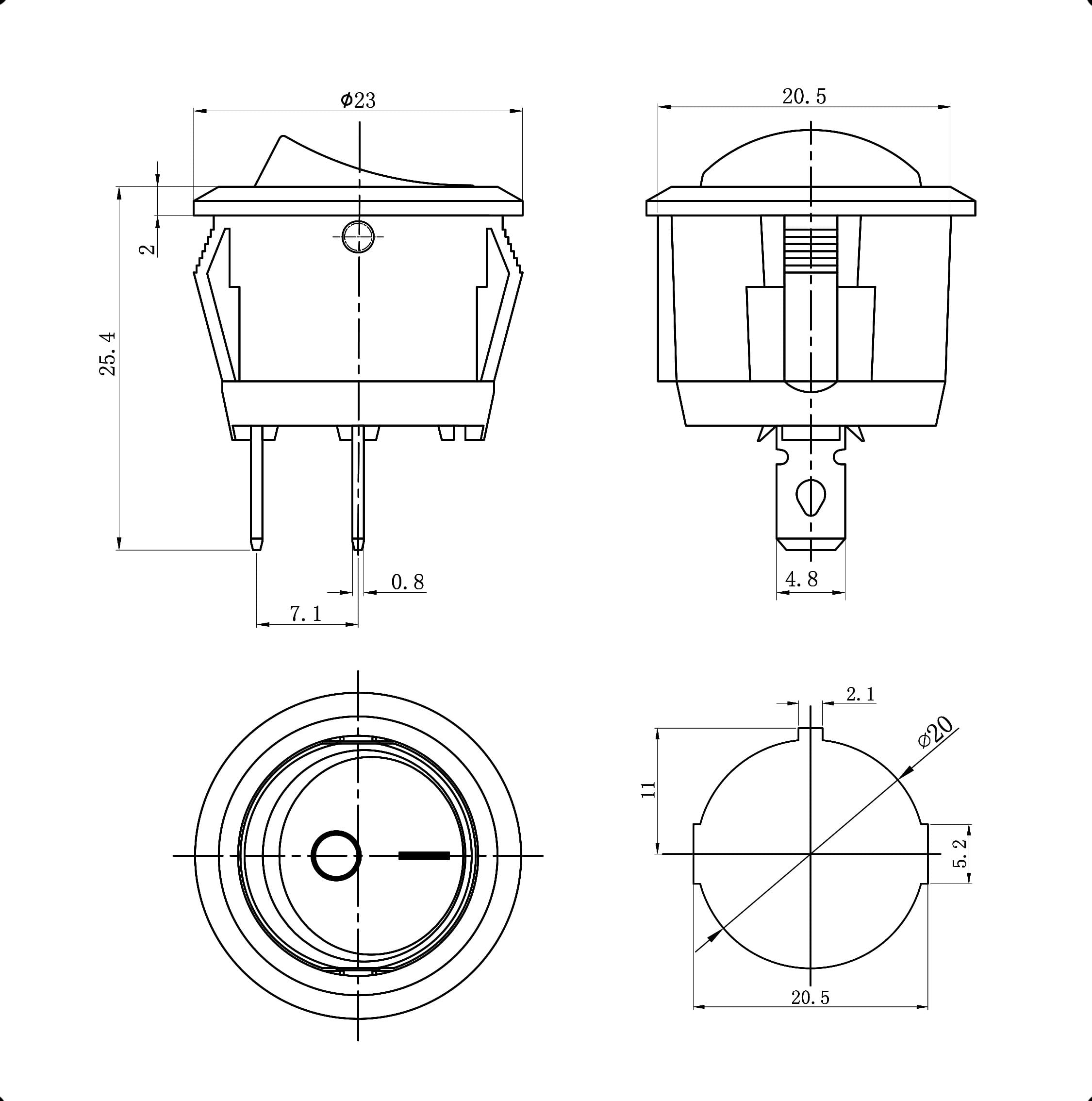

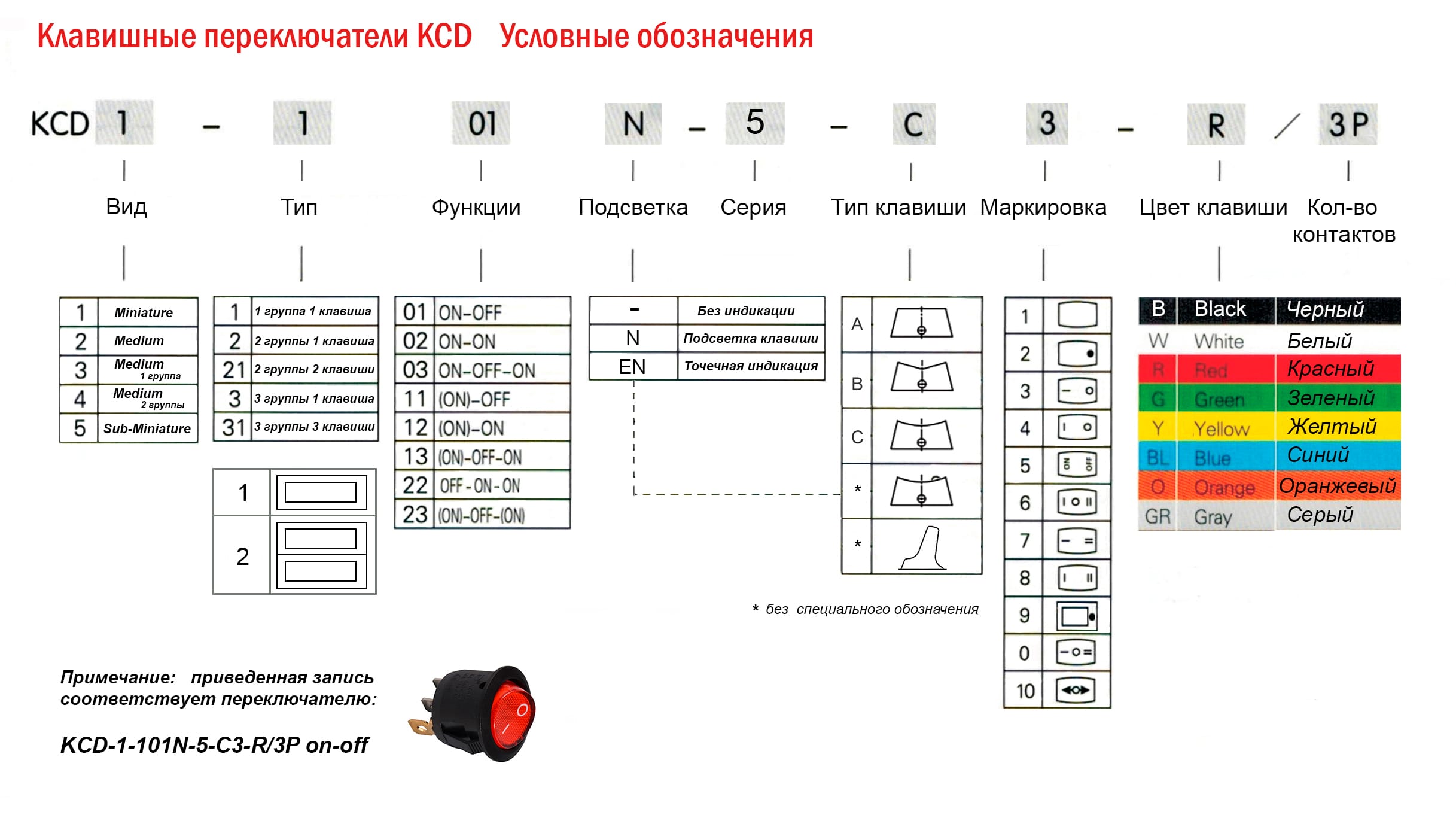

Документация и схема
Характеристики
- Вес брутто
- 5.22
- Транспортная упаковка: размер/кол-во
- 48*32*27/2500
- Тип переключателя
- Переключатель клавишный серии KCD1
- Схема переключения
- ON-OFF, SPST
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2/ 1 (2P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- круг тип C (вогнутая)
- Диаметр, мм
- 23 мм
- Максимальный ток, А
- 6 (10)
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Размер установочного отверстия, мм
- Ф20
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип подсветки
- нет
- Диапазон рабочих температур, °C
- -25...+85
- Номинальный ток, А
- 5 А
- Глубина, мм
- 25.4 (без клавиши)
Описание
Клавишный переключатель RUICHI KCD1-101-5-C3-R/2P, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт452 250 шт
20262 500 шт25 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKCD1-101-5-C3-R/2P on-offRUICHIАрт. RU 107362 12,11 ₽7 250 шт по каталогу |  12,11 ₽9 100 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  12,32 ₽14 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  10,74 ₽4 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  8,72 ₽10 750 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, SPST | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает |
| Номинальный ток, А | 5 А | 5 АСовпадает | 5 АСовпадает | 5 АСовпадает | 5 АСовпадает |
- 12,11 ₽9 100 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий5 ААналог5 АСовпадает
- 12,32 ₽14 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий5 ААналог5 АСовпадает
- 10,74 ₽4 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий5 ААналог5 АСовпадает
- 8,72 ₽10 750 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий5 ААналог5 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
