Datasheet KCD1-101-C3-B/2P on-off
Технические параметры, размеры и рекомендации производителя

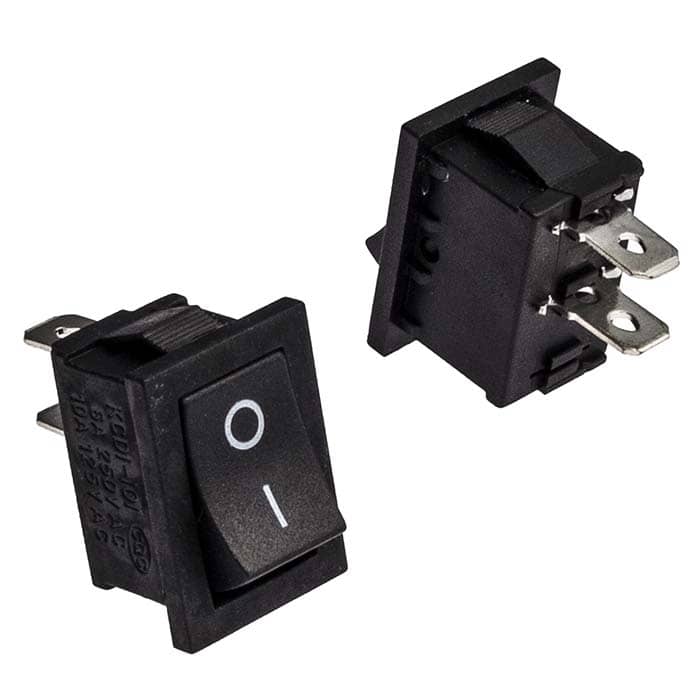

Клавишный переключатель RUICHI KCD1-101-C3-B/2P
ON-OFF
- MPN
- KCD1-101-C3-B/2P on-off
- Бренд
- Ruichi
- Артикул RU
- 107312
Основные параметры
- Схема переключения
- ON-OFF, SPST
- Номинальный ток, А
- 5 А
- Тип переключателя
- Переключатель клавишный серии KCD1
- Цвет: клавиша/ корпус
- черный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2/ 1 (2P)
- Количество циклов коммутации (электро), не менее
- 10000
Под заказ6,48 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF, SPST
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- 6 (10)
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальный ток, А
- 5 А
Монтаж и корпус
- Цвет: клавиша/ корпус
- черный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2/ 1 (2P)
- Форма клавиши
- прямоугольник тип C (вогнутая)

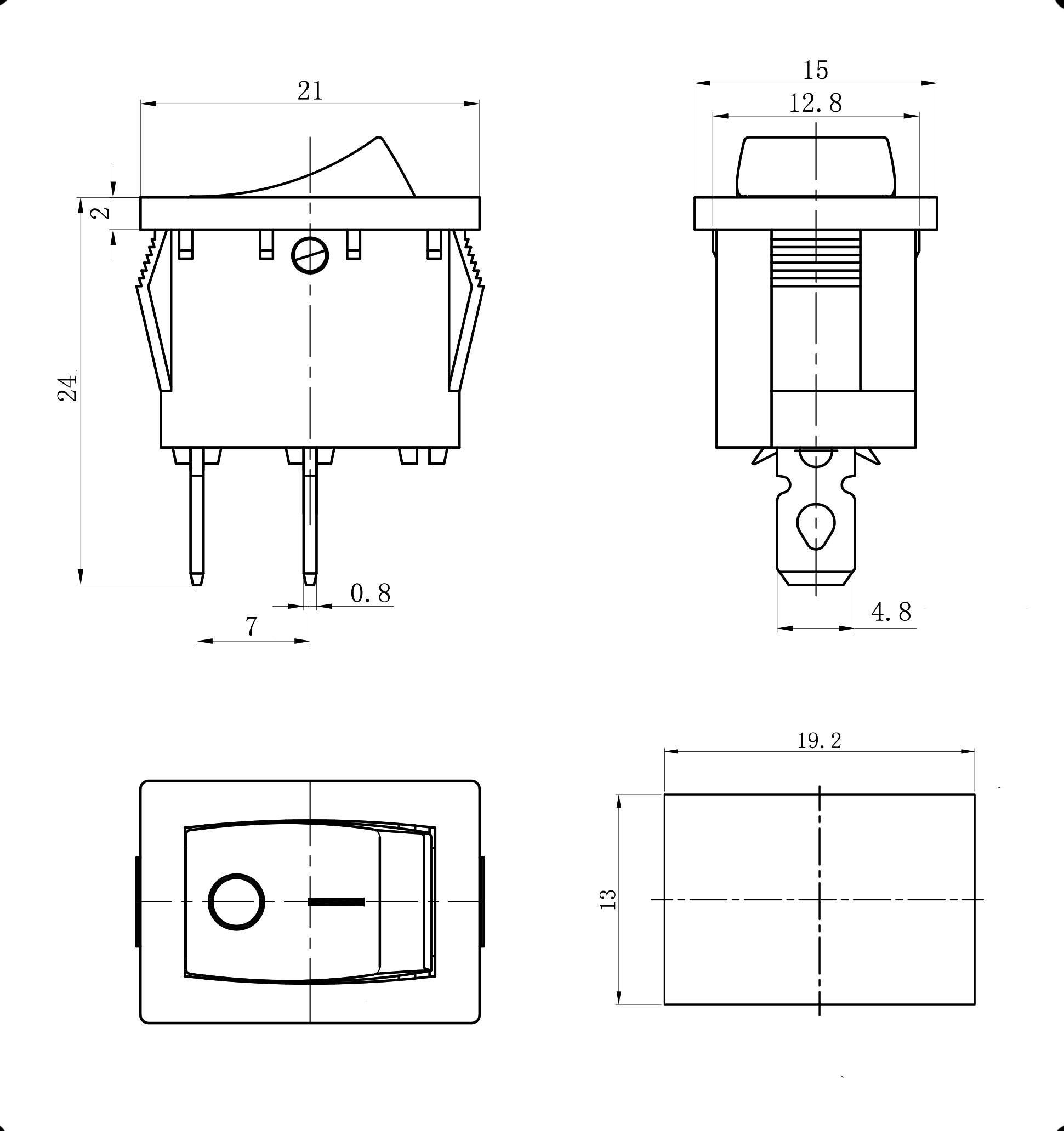

- Размер установочного отверстия, мм
- 13.2 х 19.2
- Тип подсветки
- нет
- Глубина, мм
- 24 (без клавиши)
- Ширина, мм
- 15 (по лицевой планке)
- Высота, мм
- 21 (по лицевой планке)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 3.58
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/2000
Другие параметры
- Тип переключателя
- Переключатель клавишный серии KCD1

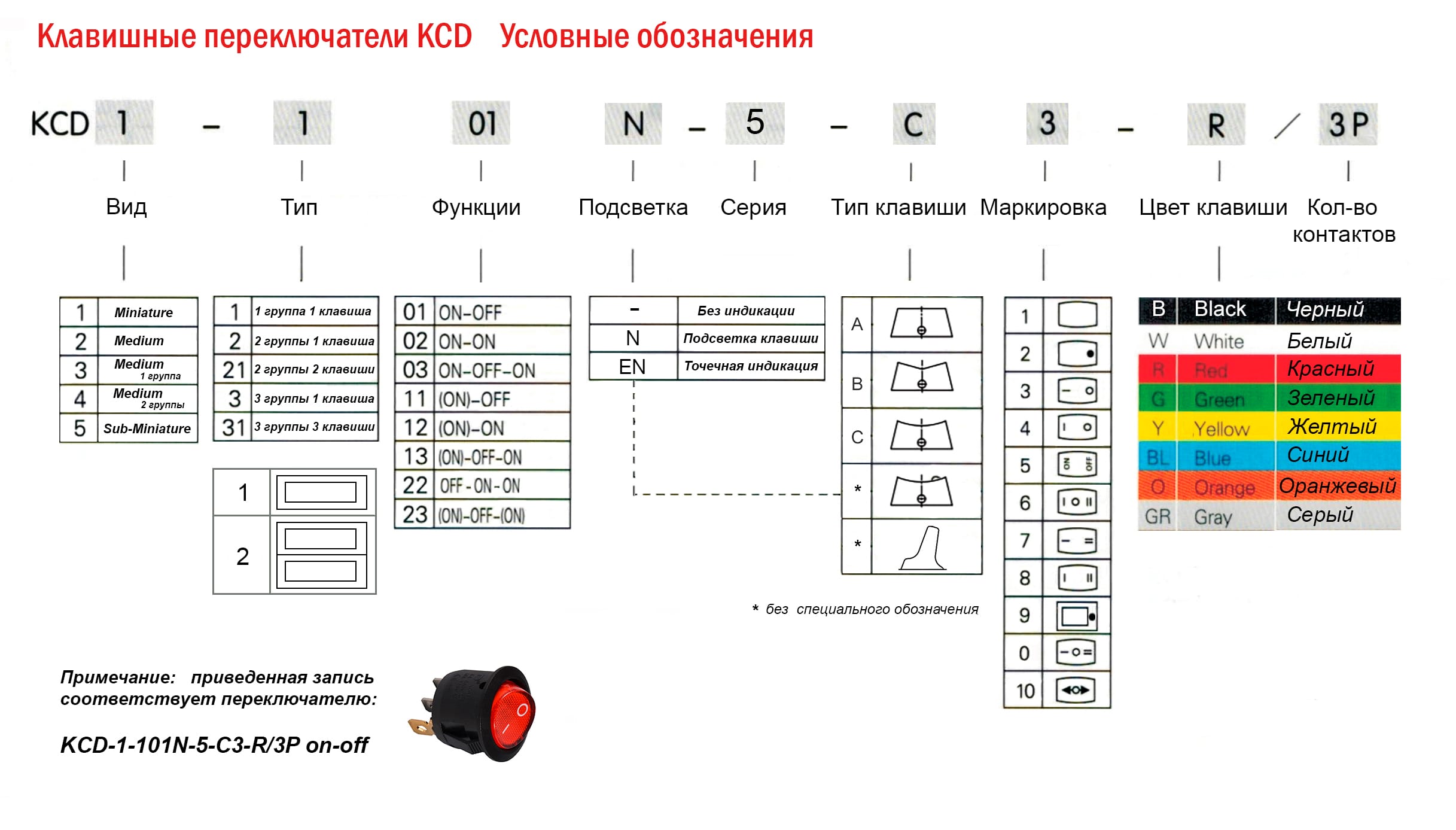

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 49 700 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI KCD1-101-C3-B/2P, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKCD1-101-C3-B/2P on-offRUICHIАрт. RU 107312 6,48 ₽Под заказ |  17,78 ₽8 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  19,68 ₽1 500 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки |  6,66 ₽3 300 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  8,72 ₽10 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, SPST | ON-OFF (SPST)Отличается | ON-OFF (SPST)Отличается | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм | 100 (при Uисп.dc=500 В) МОмОтличается | 100 (при Uисп.dc=500 В) МОмОтличается | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает |
| Максимальный ток, А | 6 (10) | (АС) - 6/3Отличается | (АС) - 10/ 6Отличается | 6 (10)Совпадает | 6 (10)Совпадает |
- 17,78 ₽8 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF (SPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (при Uисп.dc=500 В) МОмОтличается
- Максимальный ток, А
- Текущий6 (10)Аналог(АС) - 6/3Отличается
- 19,68 ₽1 500 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF (SPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (при Uисп.dc=500 В) МОмОтличается
- Максимальный ток, А
- Текущий6 (10)Аналог(АС) - 10/ 6Отличается
- 6,66 ₽3 300 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Максимальный ток, А
- Текущий6 (10)Аналог6 (10)Совпадает
- 8,72 ₽10 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Максимальный ток, А
- Текущий6 (10)Аналог6 (10)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
