Datasheet К3-2П (20-й диаметр металл)
Технические параметры, размеры и рекомендации производителя
Кнопочные переключатели

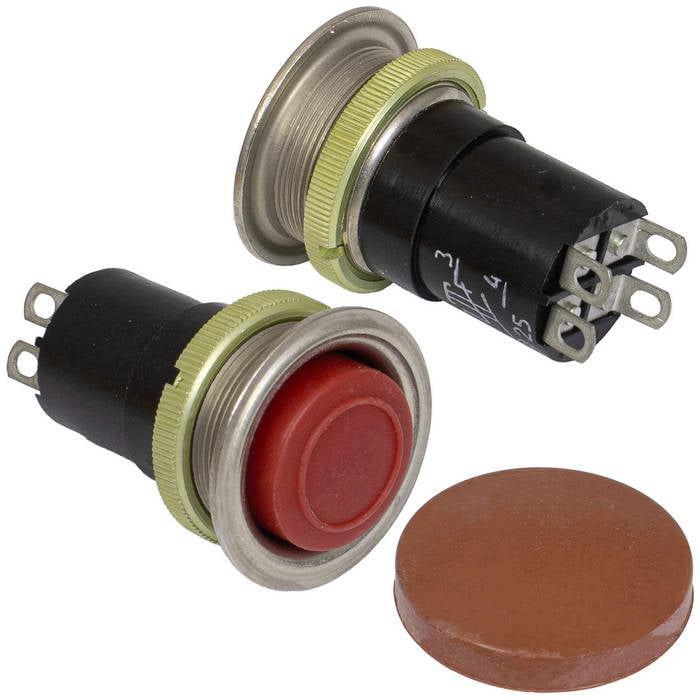

Кнопочный переключатель К3-2П (20-й диаметр металл), Смоленский завод радиодеталей, 5 А, 250 В
Кнопочный переключатель К3-2П (20-й диаметр металл), Смоленский завод радиодеталей, 5 А, 250 В
- MPN
- К3-2П (20-й диаметр металл)
- Бренд
- СЗР
- Артикул RU
- 109467
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 58 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2023 / 2024 / 2025
- Документация
- Datasheet: 1
58 шт в наличии822,46 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес
- 24 г
- Номинальный ток
- 5 А
- Номинальное напряжение
- 250 В
- Ток
- постоянный, переменный
- Электрическая прочность изоляции
- 1500 В<sub>эфф</sub>
- Фиксация
- без фиксации
- Сопротивление контактов, не более
- 0,01 Ом
- Сопротивление изоляции, не менее
- 1000 МОм
- Рабочая температура
- -60 – +85 °С
- Вид нагрузки
- активная, индуктивная
- Усилие
- переключения 10 – 50 Н
- Максимальная коммутируемая мощность
- 250 Вт
- Размер
- D1 - 30, D2 - 20, H1 - 36.5, H2 - 44.5, H3 - 2/4,5 мм
- Количество полюсов
- 1
- Алгоритм работы
- ON–(OFF) / (OFF)–ON
- Ресурс
- 10000 циклов
- Способ монтажа
- крепление на панель
Описание
Кнопки предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение УХЛ.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 шт11 шт
20241 шт11 шт
20251 шт5656 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарК3-2П (20-й диаметр металл)СЗРАрт. RU 109467 822,46 ₽58 шт по каталогу |  152,70 ₽8 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  822,17 ₽6 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  765,29 ₽362 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  672,85 ₽116 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | крепление на панель | —Нет данных | крепление на панельСовпадает | крепление на панельСовпадает | крепление на панельСовпадает |
| Номинальный ток | 5 А | —Нет данных | 5 АСовпадает | 5 АСовпадает | 5 АСовпадает |
| Номинальное напряжение | 250 В | —Нет данных | 250 ВСовпадает | 250 ВСовпадает | 250 ВСовпадает |
| Сопротивление изоляции, не менее | 1000 МОм | —Нет данных | 1000 МОмСовпадает | 1000 МОмСовпадает | 1000 МОмСовпадает |
| Сопротивление контактов, не более | 0,01 Ом | —Нет данных | 0,01 ОмСовпадает | 0,01 ОмСовпадает | 0,01 ОмСовпадает |
- 152,70 ₽8 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийкрепление на панельАналог—Нет данных
- Номинальный ток
- Текущий5 ААналог—Нет данных
- Номинальное напряжение
- Текущий250 ВАналог—Нет данных
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог—Нет данных
- Сопротивление контактов, не более
- Текущий0,01 ОмАналог—Нет данных
- 822,17 ₽6 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийкрепление на панельАналогкрепление на панельСовпадает
- Номинальный ток
- Текущий5 ААналог5 АСовпадает
- Номинальное напряжение
- Текущий250 ВАналог250 ВСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Сопротивление контактов, не более
- Текущий0,01 ОмАналог0,01 ОмСовпадает
- 765,29 ₽362 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийкрепление на панельАналогкрепление на панельСовпадает
- Номинальный ток
- Текущий5 ААналог5 АСовпадает
- Номинальное напряжение
- Текущий250 ВАналог250 ВСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Сопротивление контактов, не более
- Текущий0,01 ОмАналог0,01 ОмСовпадает
- 672,85 ₽116 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийкрепление на панельАналогкрепление на панельСовпадает
- Номинальный ток
- Текущий5 ААналог5 АСовпадает
- Номинальное напряжение
- Текущий250 ВАналог250 ВСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Сопротивление контактов, не более
- Текущий0,01 ОмАналог0,01 ОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
