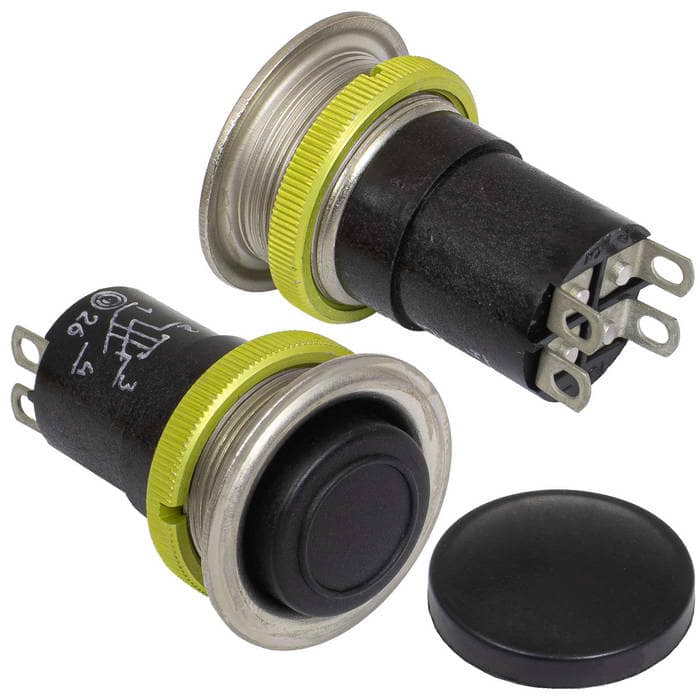

Кнопочный переключатель К3-1П (20-й диаметр металл)

Смоленский завод радиодеталей, 5 А, 250 В

MPN
К3-1П (20-й диаметр металл)
Бренд
СЗР
Артикул RU
111374

Основные параметры

Номинальный ток
5 А
Номинальное напряжение
250 В
Ток
постоянный, переменный
Электрическая прочность изоляции
1500 В<sub>эфф</sub>
Фиксация
без фиксации
Сопротивление контактов, не более
0,01 Ом
Все характеристики
Документация
57 шт в наличии925,36 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Номинальный ток
5 А
Номинальное напряжение
250 В
Ток
постоянный, переменный
Сопротивление контактов, не более
0,01 Ом
Сопротивление изоляции, не менее
1000 МОм
Максимальная коммутируемая мощность
250 Вт

Монтаж и корпус

Размер
D1 - 30, D2 - 20, H1 - 36.5, H2 - 44.5, H3 - 2/4,5 мм
Способ монтажа
крепление на панель

Условия эксплуатации

Рабочая температура
-60 – +85 °С
Ресурс
10000 циклов

Упаковка и вес

Вес
24 г

Другие параметры

Электрическая прочность изоляции
1500 В<sub>эфф</sub>
Фиксация
без фиксации
Вид нагрузки
активная, индуктивная
Усилие
переключения 10 – 50 Н
Количество полюсов
1
Алгоритм работы
ON–(OFF) / (OFF)–ON

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet К3-1П (20-й диаметр металл)

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема К3-1П (20-й диаметр металл)
IMAGE · Схема

Схема К3-1П (20-й диаметр металл)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.11.2026
Источник / остаток
Каталог RU Electronics · 57 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Кнопки предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение УХЛ.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт5757 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарК3-1П (20-й диаметр металл)СЗРАрт. RU 111374
925,36 ₽57 шт по каталогу
Аналог из источникаRUICHIК3-1 ф20 черный (аналог)Арт. RU 69672
274,13 ₽620 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантСЗРК3-2П (20-й диаметр металл)Арт. RU 109467
822,46 ₽37 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантСЗРК2-2П (20-й диаметр металл)Арт. RU 119549
803,50 ₽74 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантСЗРК1-1П (24-й диаметр металл)Арт. RU 112682
709,66 ₽272 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Способ монтажакрепление на панель—Нет данныхкрепление на панельСовпадаеткрепление на панельСовпадаеткрепление на панельСовпадает
Номинальный ток5 А—Нет данных5 АСовпадает5 АСовпадает5 АСовпадает
Сопротивление изоляции, не менее1000 МОм—Нет данных1000 МОмСовпадает1000 МОмСовпадает1000 МОмСовпадает
Сопротивление контактов, не более0,01 Ом—Нет данных0,01 ОмСовпадает0,01 ОмСовпадает0,01 ОмСовпадает
Токпостоянный, переменный—Нет данныхпостоянный, переменныйСовпадаетпостоянный, переменныйСовпадаетпостоянный, переменныйСовпадает
  • Аналог из источникаRUICHIК3-1 ф20 черный (аналог)Арт. RU 69672
    274,13 ₽620 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Способ монтажа
    Текущийкрепление на панельАналог—Нет данных
    Номинальный ток
    Текущий5 ААналог—Нет данных
    Сопротивление изоляции, не менее
    Текущий1000 МОмАналог—Нет данных
    Сопротивление контактов, не более
    Текущий0,01 ОмАналог—Нет данных
    Ток
    Текущийпостоянный, переменныйАналог—Нет данных
    Открыть товар
  • Параметрический вариантСЗРК3-2П (20-й диаметр металл)Арт. RU 109467
    822,46 ₽37 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Способ монтажа
    Текущийкрепление на панельАналогкрепление на панельСовпадает
    Номинальный ток
    Текущий5 ААналог5 АСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 МОмАналог1000 МОмСовпадает
    Сопротивление контактов, не более
    Текущий0,01 ОмАналог0,01 ОмСовпадает
    Ток
    Текущийпостоянный, переменныйАналогпостоянный, переменныйСовпадает
    Открыть товар
  • Параметрический вариантСЗРК2-2П (20-й диаметр металл)Арт. RU 119549
    803,50 ₽74 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Способ монтажа
    Текущийкрепление на панельАналогкрепление на панельСовпадает
    Номинальный ток
    Текущий5 ААналог5 АСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 МОмАналог1000 МОмСовпадает
    Сопротивление контактов, не более
    Текущий0,01 ОмАналог0,01 ОмСовпадает
    Ток
    Текущийпостоянный, переменныйАналогпостоянный, переменныйСовпадает
    Открыть товар
  • Параметрический вариантСЗРК1-1П (24-й диаметр металл)Арт. RU 112682
    709,66 ₽272 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Способ монтажа
    Текущийкрепление на панельАналогкрепление на панельСовпадает
    Номинальный ток
    Текущий5 ААналог5 АСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 МОмАналог1000 МОмСовпадает
    Сопротивление контактов, не более
    Текущий0,01 ОмАналог0,01 ОмСовпадает
    Ток
    Текущийпостоянный, переменныйАналогпостоянный, переменныйСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
