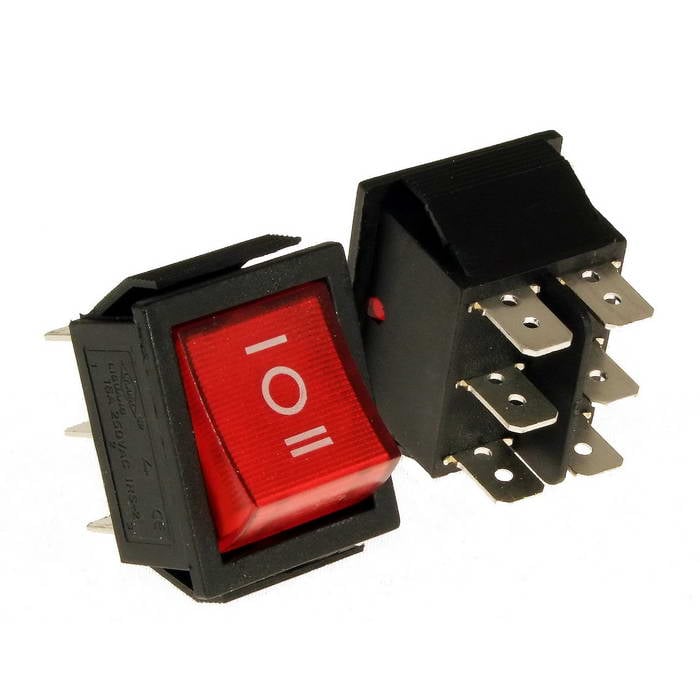

Клавишный переключатель RUICHI IRS-203-1C

ON-OFF-ON

MPN
IRS-203-1C ON-OFF-ON
Бренд
Ruichi
Артикул RU
109853

Основные параметры

Схема переключения
ON-OFF-ON (DPDT)
Тип переключателя
Переключатель клавишный сдвоенный серии IRS с подсветкой
Цвет: клавиша/ корпус
красный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/2 (6P)
Количество циклов коммутации (электро), не менее
10000
Форма клавиши
прямоугольник тип C (вогнутая)
Все характеристики
Документация
685 шт в наличии78,03 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

19 параметров из источника

Электрические параметры

Схема переключения
ON-OFF-ON (DPDT)
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
(АС) - 20/ 15
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В) МОм
Коммутируемое напряжение, В
125 / 250 (AС)
Контактное сопротивление, мОм, не более
35
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)

Монтаж и корпус

Цвет: клавиша/ корпус
красный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/2 (6P)
Форма клавиши
прямоугольник тип C (вогнутая)
Размер установочного отверстия, мм
21.7 х 28.5
Тип подсветки
неоновая
Глубина, мм
34.5 (габарит)
Ширина, мм
25.5 (по лицевой планке)
Высота, мм
31 (по лицевой планке)

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
13.40
Транспортная упаковка: размер/кол-во
42*28*18.5/500

Другие параметры

Тип переключателя
Переключатель клавишный сдвоенный серии IRS с подсветкой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet IRS-203-1C ON-OFF-ON

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема IRS-203-1C ON-OFF-ON
IMAGE · Схема

Схема IRS-203-1C ON-OFF-ON

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 25.08.2026
Источник / остаток
Каталог RU Electronics · 685 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
5 / 25 / 50 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI IRS-203-1C, ON-OFF-ON – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20265 шт735 шт
202650 шт13650 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарIRS-203-1C ON-OFF-ONRUICHIАрт. RU 109853
78,03 ₽685 шт по каталогу
Параметрический вариантRUICHIIRS-202-1C ON-ONАрт. RU 109860
79,60 ₽2 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIIRS-201-2C on-off красныйАрт. RU 120170
57,02 ₽1 778 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIIRS-201-3C ON-OFFАрт. RU 109858
55,14 ₽5 450 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIIRS-201-6C ON-OFFАрт. RU 109859
46,47 ₽13 100 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема переключенияON-OFF-ON (DPDT)ON-ON (DPDT)ОтличаетсяON-OFF (DPST)ОтличаетсяON-OFF (DPST)ОтличаетсяON-OFF (DPST)Отличается
Коммутируемое напряжение, В125 / 250 (AС)125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает
Контактное сопротивление, мОм, не более3535Совпадает35Совпадает35Совпадает35Совпадает
Максимальный ток, А(АС) - 20/ 15(АС) - 20/ 15Совпадает(АС) - 20/ 15Совпадает(АС) - 20/ 15Совпадает(АС) - 20/ 15Совпадает
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В) МОм100 (при Uисп.dc=500 В) МОмСовпадает100 (при Uисп.dc=500 В) МОмСовпадает100 (при Uисп.dc=500 В) МОмСовпадает100 (при Uисп.dc=500 В) МОмСовпадает
  • Параметрический вариантRUICHIIRS-202-1C ON-ONАрт. RU 109860
    79,60 ₽2 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON (DPDT)АналогON-ON (DPDT)Отличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Максимальный ток, А
    Текущий(АС) - 20/ 15Аналог(АС) - 20/ 15Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHIIRS-201-2C on-off красныйАрт. RU 120170
    57,02 ₽1 778 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON (DPDT)АналогON-OFF (DPST)Отличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Максимальный ток, А
    Текущий(АС) - 20/ 15Аналог(АС) - 20/ 15Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHIIRS-201-3C ON-OFFАрт. RU 109858
    55,14 ₽5 450 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON (DPDT)АналогON-OFF (DPST)Отличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Максимальный ток, А
    Текущий(АС) - 20/ 15Аналог(АС) - 20/ 15Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHIIRS-201-6C ON-OFFАрт. RU 109859
    46,47 ₽13 100 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF-ON (DPDT)АналогON-OFF (DPST)Отличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Максимальный ток, А
    Текущий(АС) - 20/ 15Аналог(АС) - 20/ 15Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
