Datasheet IRS-202-1C ON-ON
Технические параметры, размеры и рекомендации производителя
Клавишные (рокерные) переключатели

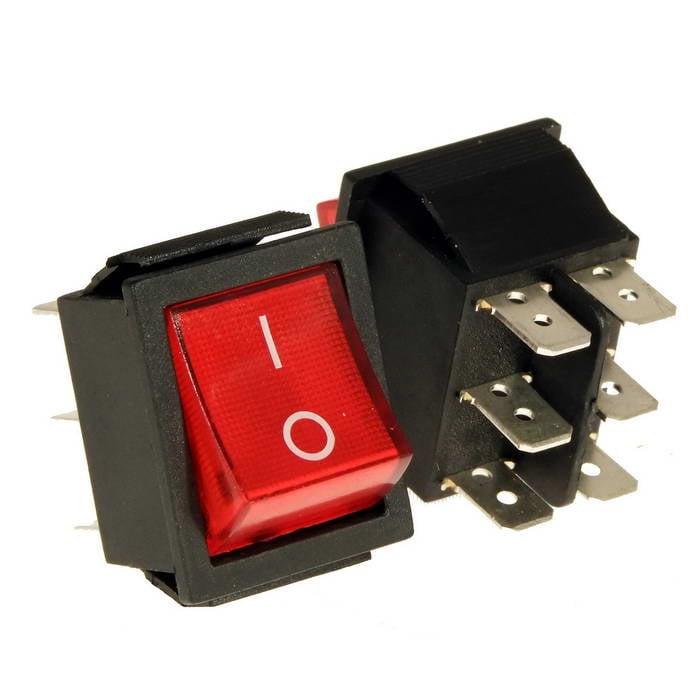

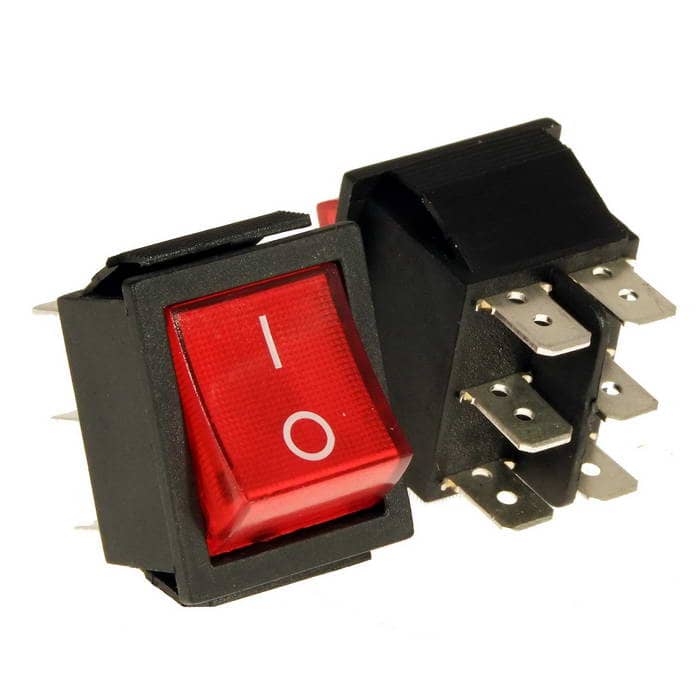

Клавишный переключатель RUICHI IRS-202-1C, ON-ON
Клавишный переключатель RUICHI IRS-202-1C, ON-ON
- MPN
- IRS-202-1C ON-ON
- Бренд
- Ruichi
- Артикул RU
- 109860
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 2 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
2 шт в наличии79,60 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес брутто
- 13.40
- Транспортная упаковка: размер/кол-во
- 36*30*20/500
- Тип переключателя
- Переключатель клавишный сдвоенный серии IRS
- Схема переключения
- ON-ON (DPDT)
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/2 (6P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- прямоугольник тип C (вогнутая)
- Максимальный ток, А
- (АС) - 20/ 15
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Размер установочного отверстия, мм
- 21.7 х 28.5
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип подсветки
- неоновая
- Диапазон рабочих температур, °C
- -25...+85
- Глубина, мм
- 34.5 (габарит)
- Ширина, мм
- 21.5 (корпус); 25.5 (по лицевой планке)
- Высота, мм
- 31 (по лицевой планке)
Описание
Клавишный переключатель RUICHI IRS-202-1C, ON-ON – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20252 шт12 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRS-202-1C ON-ONRUICHIАрт. RU 109860 79,60 ₽2 шт по каталогу |  71,19 ₽40 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  78,03 ₽855 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  55,14 ₽6 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  47,87 ₽700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-ON (DPDT) | ON-ON (DPDT)Совпадает | ON-OFF-ON (DPDT)Отличается | ON-OFF (DPST)Отличается | ON-OFF (DPST)Отличается |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Максимальный ток, А | (АС) - 20/ 15 | (АС) - 20/ 15Совпадает | (АС) - 20/ 15Совпадает | (АС) - 20/ 15Совпадает | (АС) - 20/ 15Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
- 71,19 ₽40 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON (DPDT)АналогON-ON (DPDT)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог(АС) - 20/ 15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- 78,03 ₽855 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON (DPDT)АналогON-OFF-ON (DPDT)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог(АС) - 20/ 15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- 55,14 ₽6 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON (DPDT)АналогON-OFF (DPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог(АС) - 20/ 15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- 47,87 ₽700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON (DPDT)АналогON-OFF (DPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог(АС) - 20/ 15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
