Datasheet HXY60N02D
Технические параметры, размеры и рекомендации производителя
С изолированным затвором (MOSFET)
HXY60N02D HXY полевой транзистор (MOSFET), N-канал, 20 В, 60 А, 6 мОм, 27 нКл, TO-252 (DPAK)
HXY60N02D HXY полевой транзистор (MOSFET), N-канал, 20 В, 60 А, 6 мОм, 27 нКл, TO-252 (DPAK)
- MPN
- HXY60N02D
- Бренд
- HXY
- Артикул RU
- 124781
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 4 798 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 98 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
4 798 шт в наличии6,75 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

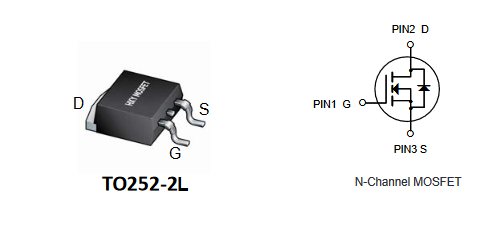

Документация и схема
Характеристики
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 20
- Максимальный ток стока (при Ta=25C), А
- 60
- Минимальное сопротивление открытого канала, мОм
- 6
- Емкость, пФ
- 2000
- Заряд затвора, нКл
- 27
- Вес брутто
- 0.55
- Транспортная упаковка: размер/кол-во
- 44*44*22/5000
- Упаковка
- REEL, 2500 шт.
- Тип
- MOSFET
- Корпус
- TO-252 (DPAK)
- Способ монтажа
- поверхностный (SMT)
- Диапазон рабочих температур
- -55...+150 °С
Описание
HXY60N02D N-канальный полевой транзистор для поверхностного монтажа в корпусе TO-252 (DPAK). Напряжение сток-исток 20 Вольт, максимальный ток стока 60 А. Сопротивление канала в открытом состоянии 6 мОм (при Vgs=4.5 В, Id = 20 А). Входная ёмкость 2000 пФ. Заряд затвора 27 нКл.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202498 шт198 шт
2024100 шт474 700 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарHXY60N02DHXYАрт. RU 124781 6,75 ₽4 798 шт по каталогу |  7,69 ₽4 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 7,02 ₽6 300 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 5,67 ₽3 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 8,37 ₽4 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | TO-252 (DPAK) | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Максимальное напряжение сток-исток, В | 20 | 30Отличается | 30Отличается | 30Отличается | -30Отличается |
| Максимальный ток стока (при Ta=25C), А | 60 | 60Совпадает | 80Отличается | 20Отличается | -20Отличается |
- 7,69 ₽4 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий20Аналог30Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий60Аналог60Совпадает
- 7,02 ₽6 300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий20Аналог30Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий60Аналог80Отличается
- 5,67 ₽3 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий20Аналог30Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий60Аналог20Отличается
- 8,37 ₽4 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий20Аналог-30Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий60Аналог-20Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
