Datasheet HXY20N03D
Технические параметры, размеры и рекомендации производителя

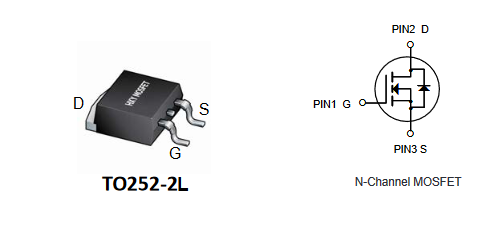

HXY20N03D HXY полевой транзистор (MOSFET)
N-канал, 30 В, 20 А, 25 мОм, 4.9 нКл, TO-252 (DPAK)
- MPN
- HXY20N03D
- Бренд
- HXY
- Артикул RU
- 124782
Основные параметры
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 30
- Максимальный ток стока (при Ta=25C), А
- 20
- Минимальное сопротивление открытого канала, мОм
- 25
- Емкость, пФ
- 416
- Заряд затвора, нКл
- 4.9
3 200 шт в наличии5,67 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение сток-исток, В
- 30
- Максимальный ток стока (при Ta=25C), А
- 20
- Минимальное сопротивление открытого канала, мОм
- 25
- Емкость, пФ
- 416
Монтаж и корпус
- Корпус
- TO-252 (DPAK)
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.61
- Транспортная упаковка: размер/кол-во
- 44*44*22/5000
- Упаковка
- REEL, 2500 шт.
Другие параметры
- Тип проводимости
- N
- Заряд затвора, нКл
- 4.9
- Тип
- MOSFET
Документация и схема
Условия поставки
Обновлено 28.07.2026- Источник / остаток
- Каталог RU Electronics · 3 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 2 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
HXY20N03D N-канальный полевой транзистор для поверхностного монтажа в корпусе TO-252 (DPAK). Напряжение сток-исток 30 Вольт, максимальный ток стока 20 А. Сопротивление канала в открытом состоянии 25 мОм (при Vgs=10 В, Id = 10 А). Входная ёмкость 416 пФ. Заряд затвора 4.9 нКл.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт7700 шт
20242 500 шт12 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарHXY20N03DHXYАрт. RU 124782 5,67 ₽3 200 шт по каталогу |  7,02 ₽6 100 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 7,69 ₽4 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 8,37 ₽4 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 6,75 ₽4 798 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | TO-252 (DPAK) | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Максимальное напряжение сток-исток, В | 30 | 30Совпадает | 30Совпадает | -30Отличается | 20Отличается |
| Максимальный ток стока (при Ta=25C), А | 20 | 80Отличается | 60Отличается | -20Отличается | 60Отличается |
- 7,02 ₽6 100 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог30Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий20Аналог80Отличается
- 7,69 ₽4 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог30Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий20Аналог60Отличается
- 8,37 ₽4 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог-30Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий20Аналог-20Отличается
- 6,75 ₽4 798 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог20Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий20Аналог60Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
