Выключатель путевой с поворотным регулируемым рычажным роликом RUICHI HL-5030

NO-NC (4P), IP65, 5 А, 250 В, 25 мОм, корпус металлический, крышка корпуса пластиковая

MPN
HL-5030
Бренд
Ruichi
Артикул RU
76525

Основные параметры

Схема переключения
NO - NC (4P)
Номинальный ток, А
5 при 250 VАС; 0,2 при 250 VDC; 0,4 при 115 VDC
Номинальное напряжение, В
AC: 250/ DC: 250; DC: 115
Характеристика
PTmax=20°
Скорость
срабатывания - 5...500 мм/ с
Количество циклов коммутации (электро), не менее
500000 при 10A ; 250 В (AC)
Все характеристики
Документация
Под заказ438,68 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

18 параметров из источника

Электрические параметры

Схема переключения
NO - NC (4P)
Количество циклов коммутации (электро), не менее
500000 при 10A ; 250 В (AC)
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
25
Диэлектрическая прочность, В
1000 (50 Гц, 1 мин.) между контактами
Номинальное напряжение, В
AC: 250/ DC: 250; DC: 115
Номинальный ток, А
5 при 250 VАС; 0,2 при 250 VDC; 0,4 при 115 VDC

Монтаж и корпус

Диаметр входящего кабеля, мм
max - 9
Материал корпуса
корпус - металл; крышка корпуса - пластик; ролик - пластик
Глубина, мм
33 max (корпус)
Ширина, мм
33 max
Высота, мм
корпус - 83

Условия эксплуатации

Диапазон рабочих температур, °C
-5...+65

Упаковка и вес

Вес брутто
210.00
Транспортная упаковка: размер/кол-во
42.5*41.5*38.5/100

Другие параметры

Характеристика
PTmax=20°
Скорость
срабатывания - 5...500 мм/ с
Тип
Выключатель путевой с поворотным регулируемым рычажным роликом

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet HL-5030

Технические параметры, размеры и рекомендации производителя

Скачать

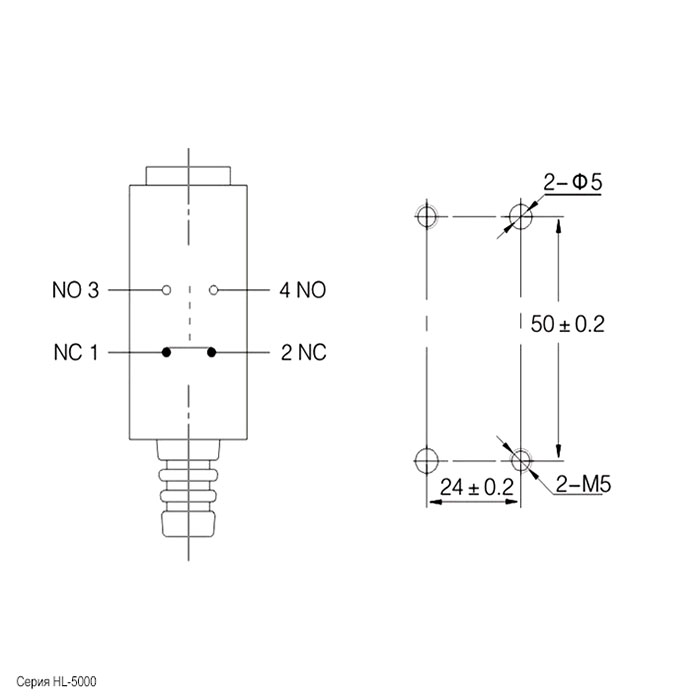

Миниатюра: Схема HL-5030
IMAGE · Схема

Схема HL-5030

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 03.09.2026
Источник / остаток
Каталог RU Electronics · 1 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Выключатель путевой с поворотным регулируемым рычажным роликом RUICHI HL-5030, NO-NC (4P), IP65, 5 А, 250 В, 25 мОм, корпус металлический, крышка корпуса пластиковая представляет собой командоаппарат, кинематически связанный с рабочей машиной, предназначенный для срабатывания на определенных расстояниях ее пути. Конечный выключатель – это путевой выключатель, приводимый в действие рабочей машиной или ее частью в конце пути.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарHL-5030RUICHIАрт. RU 76525
438,68 ₽Под заказ
Параметрический вариантRUICHIHL-5000Арт. RU 76523
490,87 ₽406 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIHL-5200Арт. RU 76531
478,01 ₽154 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIWL-CA2-2Арт. RU 116664
425,58 ₽27 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIKZ-8108 (TZ-8108) Al+ZincАрт. RU 71471
233,91 ₽11 620 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Схема переключенияNO - NC (4P)NO - NC (4P)СовпадаетNO - NC (4P)СовпадаетNO - NC (4P)СовпадаетNO - NC (4P)Совпадает
Материал корпусакорпус - металл; крышка корпуса - пластик; ролик - пластиккорпус - металл; крышка корпуса - пластик; ролик - пластикСовпадает—Нет данных—Нет данныхкорпус - Al-Zn сплав; крышка, головка и ролик - пластмассаОтличается
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В)100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, ВAC: 250/ DC: 250; DC: 115АС: 250/ DC: 250; DC:125ОтличаетсяAC: 250; DC: 125ОтличаетсяАС: 250 DC: 125ОтличаетсяAC: 250; DC: 115Отличается
Номинальный ток, А5 при 250 VАС; 0,2 при 250 VDC; 0,4 при 115 VDC5 VAC/ 0,4 при 125 VDC; 0,2 A при 250 VDCОтличается5 при 125/ 250 VАС/ VDCОтличается5 при 250 VAC; 0,8 при 125 VDCОтличается5 при 250 VАС; 0,4 при 115 VDCОтличается
  • Параметрический вариантRUICHIHL-5000Арт. RU 76523
    490,87 ₽406 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
    Материал корпуса
    Текущийкорпус - металл; крышка корпуса - пластик; ролик - пластикАналогкорпус - металл; крышка корпуса - пластик; ролик - пластикСовпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    ТекущийAC: 250/ DC: 250; DC: 115АналогАС: 250/ DC: 250; DC:125Отличается
    Номинальный ток, А
    Текущий5 при 250 VАС; 0,2 при 250 VDC; 0,4 при 115 VDCАналог5 VAC/ 0,4 при 125 VDC; 0,2 A при 250 VDCОтличается
    Открыть товар
  • Параметрический вариантRUICHIHL-5200Арт. RU 76531
    478,01 ₽154 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Схема переключения
    ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
    Материал корпуса
    Текущийкорпус - металл; крышка корпуса - пластик; ролик - пластикАналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    ТекущийAC: 250/ DC: 250; DC: 115АналогAC: 250; DC: 125Отличается
    Номинальный ток, А
    Текущий5 при 250 VАС; 0,2 при 250 VDC; 0,4 при 115 VDCАналог5 при 125/ 250 VАС/ VDCОтличается
    Открыть товар
  • Параметрический вариантRUICHIWL-CA2-2Арт. RU 116664
    425,58 ₽27 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Схема переключения
    ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
    Материал корпуса
    Текущийкорпус - металл; крышка корпуса - пластик; ролик - пластикАналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    ТекущийAC: 250/ DC: 250; DC: 115АналогАС: 250 DC: 125Отличается
    Номинальный ток, А
    Текущий5 при 250 VАС; 0,2 при 250 VDC; 0,4 при 115 VDCАналог5 при 250 VAC; 0,8 при 125 VDCОтличается
    Открыть товар
  • Параметрический вариантRUICHIKZ-8108 (TZ-8108) Al+ZincАрт. RU 71471
    233,91 ₽11 620 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
    Материал корпуса
    Текущийкорпус - металл; крышка корпуса - пластик; ролик - пластикАналогкорпус - Al-Zn сплав; крышка, головка и ролик - пластмассаОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    ТекущийAC: 250/ DC: 250; DC: 115АналогAC: 250; DC: 115Отличается
    Номинальный ток, А
    Текущий5 при 250 VАС; 0,2 при 250 VDC; 0,4 при 115 VDCАналог5 при 250 VАС; 0,4 при 115 VDCОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
