Datasheet KZ-8108 (TZ-8108) Al+Zinc
Технические параметры, размеры и рекомендации производителя
Выключатель путевой с поворотным регулируемым рычажным роликом RUICHI KZ-8108
NO-NC (4P), IP64, 5 А, 250 В, 15 мОм, корпус из сплава алюминия и цинка, головка пластмассовая
- MPN
- KZ-8108 (TZ-8108) Al+Zinc
- Бренд
- Ruichi
- Артикул RU
- 71471
Основные параметры
- Схема переключения
- NO - NC (4P)
- Номинальный ток, А
- 5 при 250 VАС; 0,4 при 115 VDC
- Номинальное напряжение, В
- AC: 250; DC: 115
- Степень защиты
- IP64
- Характеристика
- PTmax=20°
- Частота
- включение/ отключение (макс.) - 30 циклов/ мин. (электро)
Под заказ150,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- NO - NC (4P)
- Частота
- включение/ отключение (макс.) - 30 циклов/ мин. (электро)
- Количество циклов коммутации (электро), не менее
- 300000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 15
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.) между контактами
- Номинальное напряжение, В
- AC: 250; DC: 115
- Номинальный ток, А
- 5 при 250 VАС; 0,4 при 115 VDC
Монтаж и корпус
- Диаметр входящего кабеля, мм
- max - 9
- Материал корпуса
- корпус - Al-Zn сплав; крышка, головка и ролик - пластмасса
- Глубина, мм
- в сборе - 50,5
- Ширина, мм
- 28,2 (29,0 макс.)
- Высота, мм
- в сборе - 120,5 min (при R=25)
Условия эксплуатации
- Степень защиты
- IP64
- Диапазон рабочих температур, °C
- -20...+60
Упаковка и вес
- Вес брутто
- 106.00
- Транспортная упаковка: размер/кол-во
- 44*30*32/100
Другие параметры
- Характеристика
- PTmax=20°
- Тип
- Выключатель путевой серии KZ с поворотным регулируемым рычажным роликом

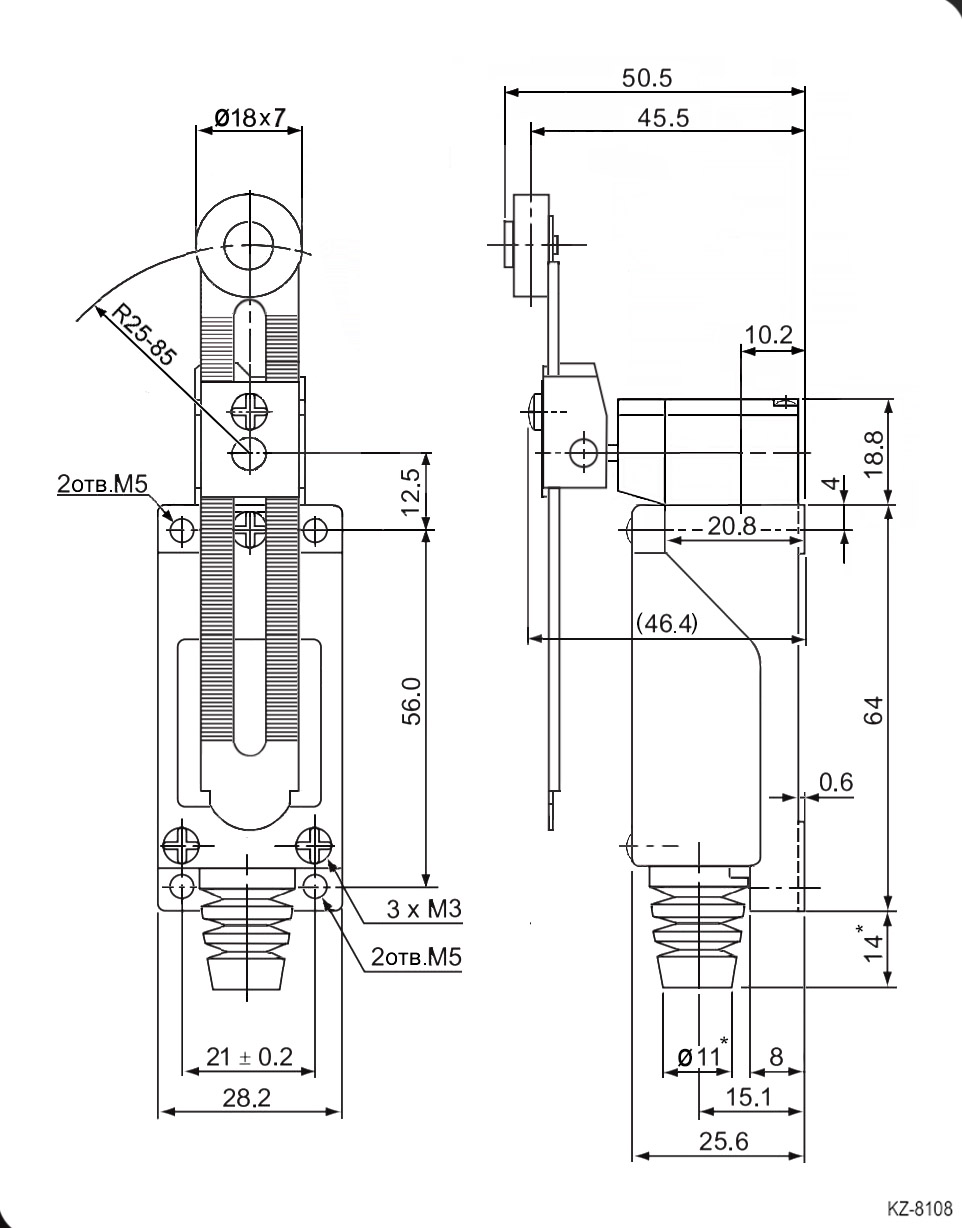

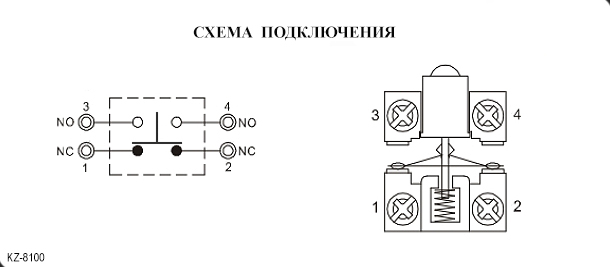

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 13 840 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Выключатель путевой с поворотным регулируемым рычажным роликом RUICHI KZ-8108, NO-NC (4P), IP64, 5 А, 250 В, 15 мОм, корпус из сплава алюминия и цинка, головка пластмассовая представляет собой командоаппарат, кинематически связанный с рабочей машиной, предназначенный для срабатывания на определенных расстояниях ее пути. Конечный выключатель – это путевой выключатель, приводимый в действие рабочей машиной или ее частью в конце пути.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKZ-8108 (TZ-8108) Al+ZincRUICHIАрт. RU 71471 150,00 ₽Под заказ |  261,24 ₽1 650 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки |  217,22 ₽2 340 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  214,29 ₽270 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  272,84 ₽34 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | NO - NC (4P) | NO - NC (4P)Совпадает | NO - NC (4P)Совпадает | NO - NC (4P)Совпадает | NO - NC (4P)Совпадает |
| Материал корпуса | корпус - Al-Zn сплав; крышка, головка и ролик - пластмасса | корпус - Al сплав; крышка и ролик - пластмасса, головка - Al сплавОтличается | корпус - Al-Zn сплав; крышка, головка и ролик - пластмассаСовпадает | корпус - Al-Zn сплав; крышка и головка - пластмассаОтличается | корпус - Al сплав; крышка и ролик - пластмасса, головка - Al сплавОтличается |
| Контактное сопротивление, мОм, не более | 15 | 15Совпадает | 15Совпадает | 15Совпадает | 15Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Частота | включение/ отключение (макс.) - 30 циклов/ мин. (электро) | включение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает | включение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает | включение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает | включение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает |
- 261,24 ₽1 650 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
- Материал корпуса
- Текущийкорпус - Al-Zn сплав; крышка, головка и ролик - пластмассаАналогкорпус - Al сплав; крышка и ролик - пластмасса, головка - Al сплавОтличается
- Контактное сопротивление, мОм, не более
- Текущий15Аналог15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Частота
- Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналогвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает
- 217,22 ₽2 340 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
- Материал корпуса
- Текущийкорпус - Al-Zn сплав; крышка, головка и ролик - пластмассаАналогкорпус - Al-Zn сплав; крышка, головка и ролик - пластмассаСовпадает
- Контактное сопротивление, мОм, не более
- Текущий15Аналог15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Частота
- Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналогвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает
- 214,29 ₽270 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
- Материал корпуса
- Текущийкорпус - Al-Zn сплав; крышка, головка и ролик - пластмассаАналогкорпус - Al-Zn сплав; крышка и головка - пластмассаОтличается
- Контактное сопротивление, мОм, не более
- Текущий15Аналог15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Частота
- Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналогвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает
- 272,84 ₽34 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
- Материал корпуса
- Текущийкорпус - Al-Zn сплав; крышка, головка и ролик - пластмассаАналогкорпус - Al сплав; крышка и ролик - пластмасса, головка - Al сплавОтличается
- Контактное сопротивление, мОм, не более
- Текущий15Аналог15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Частота
- Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналогвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
