Кварцевый резонатор HC49US 7.372800MHz 16pF 30ppm, монтаж THT
Кварцевый резонатор HC49US 7.372800MHz 16pF 30ppm, монтаж THT
- MPN
- HC49US 7.372800MHz 16pF 30ppm
- Бренд
- Ruichi
- Артикул RU
- 89213
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet отсутствует — можно запросить
1 600 шт в наличии5,62 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

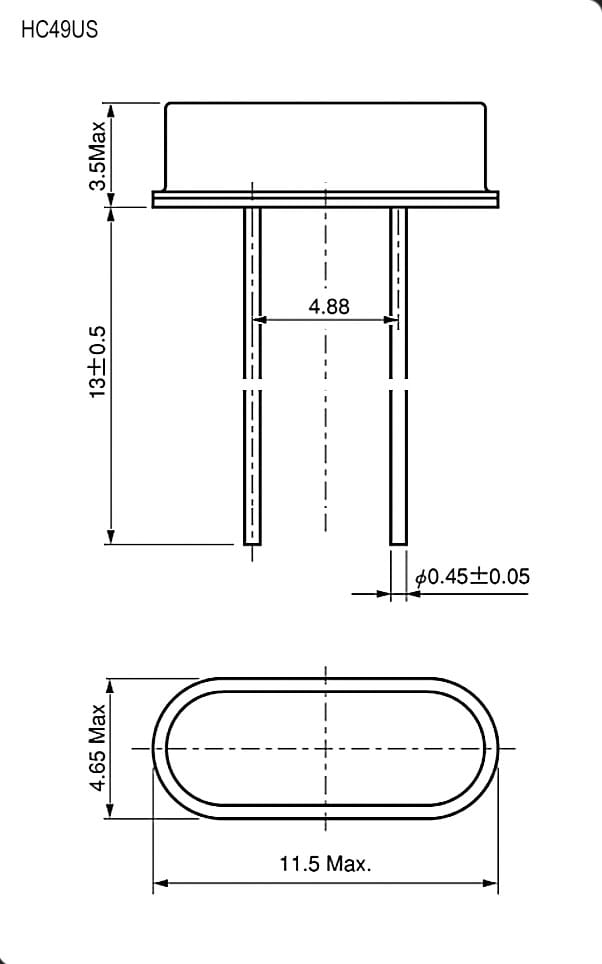

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Вес брутто
- 0.59
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/5000
- Отклонение
- температурная характеристика ± 30 ppm (-20...+70 °С)
- Долговременная нестабильность частоты (старение)
- макс. ± 5 ppm/ год
- Уровень управления
- (возбуждения) - не более10 мкВт
- Сопротивление, Ом
- ESR max - 50
- Сопротивление изоляции, МОм, не менее
- 500 (при Uисп.dc=100 В)
- Частота, МГц
- 7,3728
- Стабильность частоты, ррм
- ± 30 (при T=25 °С)
- Емкость, пФ
- 16
- Тип
- Резонатор кварцевый серии HC49
- Корпус
- миниатюрный - типоразмер US
- Способ монтажа
- через отверстие
- Диапазон рабочих температур, °C
- -20...+70 °С
- Глубина, мм
- макс. -11,5
- Ширина, мм
- макс. - 4,65
- Высота, мм
- 3,5 (корпус)
Описание
Кварцевый резонатор способен совершать колебания с максимальной амплитудой (резонировать) при подаче на него переменного тока определенной частоты и формы. Их используют в качестве надежных и стабильных источников гармонических колебаний, чтобы цифровой микроконтроллер мог бы опереться на эталонную частоту, и оперировать с ней в дальнейшем, в процессе работы цифрового устройства.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт2200 шт
2024200 шт71 400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарHC49US 7.372800MHz 16pF 30ppmRUICHIАрт. RU 89213 5,62 ₽1 600 шт по каталогу |  4,25 ₽1 600 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 4,25 ₽4 400 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  5,47 ₽5 900 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,10 ₽10 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | миниатюрный - типоразмер US | миниатюрный - типоразмер USСовпадает | миниатюрный - типоразмер USСовпадает | миниатюрный - типоразмер UОтличается | миниатюрный - типоразмер UОтличается |
| Способ монтажа | через отверстие | через отверстиеСовпадает | через отверстиеСовпадает | через отверстиеСовпадает | через отверстиеСовпадает |
| Долговременная нестабильность частоты (старение) | макс. ± 5 ppm/ год | макс. ± 5 ppm/ годСовпадает | макс. ± 5 ppm/ годСовпадает | макс. ± 5 ppm/ годСовпадает | макс. ± 5 ppm/ годСовпадает |
| Емкость, пФ | 16 | 16Совпадает | 16Совпадает | 16Совпадает | 16Совпадает |
| Сопротивление изоляции, МОм, не менее | 500 (при Uисп.dc=100 В) | 500 (при Uисп.dc=100 В)Совпадает | 500 (при Uисп.dc=100 В)Совпадает | 500 (при Uисп.dc=100 В)Совпадает | 500 (при Uисп.dc=100 В)Совпадает |
- 4,25 ₽1 600 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Корпус
- Текущийминиатюрный - типоразмер USАналогминиатюрный - типоразмер USСовпадает
- Способ монтажа
- Текущийчерез отверстиеАналогчерез отверстиеСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 5 ppm/ годАналогмакс. ± 5 ppm/ годСовпадает
- Емкость, пФ
- Текущий16Аналог16Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
- 4,25 ₽4 400 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Корпус
- Текущийминиатюрный - типоразмер USАналогминиатюрный - типоразмер USСовпадает
- Способ монтажа
- Текущийчерез отверстиеАналогчерез отверстиеСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 5 ppm/ годАналогмакс. ± 5 ppm/ годСовпадает
- Емкость, пФ
- Текущий16Аналог16Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
- 5,47 ₽5 900 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- Текущийминиатюрный - типоразмер USАналогминиатюрный - типоразмер UОтличается
- Способ монтажа
- Текущийчерез отверстиеАналогчерез отверстиеСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 5 ppm/ годАналогмакс. ± 5 ppm/ годСовпадает
- Емкость, пФ
- Текущий16Аналог16Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
- 5,10 ₽10 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- Текущийминиатюрный - типоразмер USАналогминиатюрный - типоразмер UОтличается
- Способ монтажа
- Текущийчерез отверстиеАналогчерез отверстиеСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 5 ppm/ годАналогмакс. ± 5 ppm/ годСовпадает
- Емкость, пФ
- Текущий16Аналог16Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
