Datasheet HC49U 16 MHz 16pF 30ppm
Технические параметры, размеры и рекомендации производителя

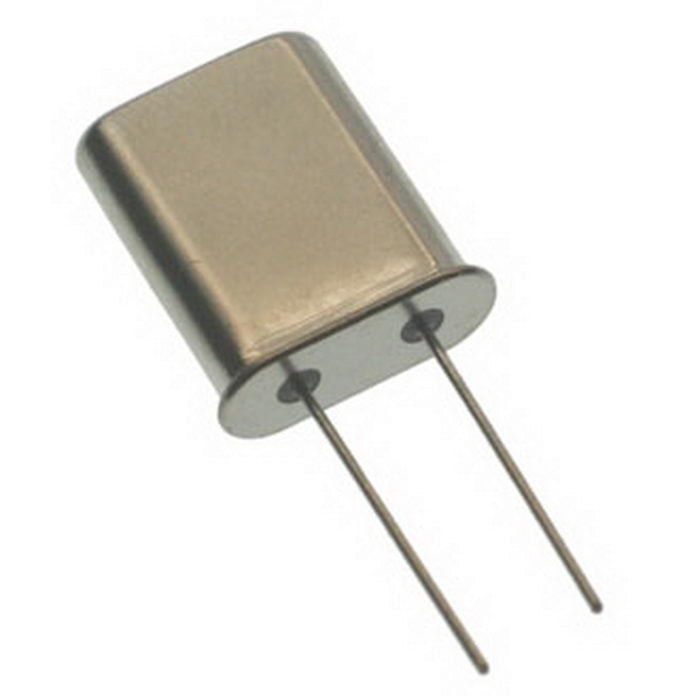

Кварцевый резонатор RUICHI HC49U 16 MHz 16pF 30ppm
монтаж THT
- MPN
- HC49U 16 MHz 16pF 30ppm
- Бренд
- Ruichi
- Артикул RU
- 62857
Основные параметры
- Отклонение
- температурная характеристика ± 30 ppm (-20...+70 °С)
- Долговременная нестабильность частоты (старение)
- макс. ± 5 ppm/ год
- Сопротивление, Ом
- ESR max - 50
- Сопротивление изоляции, МОм, не менее
- 500 (при Uисп.dc=100 В)
- Частота, МГц
- 16
- Стабильность частоты, ррм
- ± 20 (при T=25 °С)
2 000 шт в наличии5,47 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Долговременная нестабильность частоты (старение)
- макс. ± 5 ppm/ год
- Сопротивление, Ом
- ESR max - 50
- Сопротивление изоляции, МОм, не менее
- 500 (при Uисп.dc=100 В)
- Частота, МГц
- 16
- Стабильность частоты, ррм
- ± 20 (при T=25 °С)
- Емкость, пФ
- 16
Монтаж и корпус
- Корпус
- миниатюрный - типоразмер U
- Способ монтажа
- через отверстие
Условия эксплуатации
- Диапазон рабочих температур, °C
- -20...+70 °С
Упаковка и вес
- Вес брутто
- 1.13
- Транспортная упаковка: размер/кол-во
- 38*25*22.5/5000
Другие параметры
- Отклонение
- температурная характеристика ± 30 ppm (-20...+70 °С)
- Тип
- Резонатор кварцевый серии HC49
Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 2 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2025
- Документация
- Datasheet: 1
Описание
Кварцевый резонатор способен совершать колебания с максимальной амплитудой (резонировать) при подаче на него переменного тока определенной частоты и формы. Их используют в качестве надежных и стабильных источников гармонических колебаний, чтобы цифровой микроконтроллер мог бы опереться на эталонную частоту, и оперировать с ней в дальнейшем, в процессе работы цифрового устройства.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт9900 шт
2025100 шт1100 шт
2025200 шт51 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарHC49U 16 MHz 16pF 30ppmRUICHIАрт. RU 62857 5,47 ₽2 000 шт по каталогу |  5,10 ₽10 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  5,62 ₽1 300 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 4,25 ₽1 600 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 4,25 ₽4 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | миниатюрный - типоразмер U | миниатюрный - типоразмер UСовпадает | миниатюрный - типоразмер USОтличается | миниатюрный - типоразмер USОтличается | миниатюрный - типоразмер USОтличается |
| Способ монтажа | через отверстие | через отверстиеСовпадает | через отверстиеСовпадает | через отверстиеСовпадает | через отверстиеСовпадает |
| Долговременная нестабильность частоты (старение) | макс. ± 5 ppm/ год | макс. ± 5 ppm/ годСовпадает | макс. ± 5 ppm/ годСовпадает | макс. ± 5 ppm/ годСовпадает | макс. ± 5 ppm/ годСовпадает |
| Емкость, пФ | 16 | 16Совпадает | 16Совпадает | 16Совпадает | 16Совпадает |
| Сопротивление изоляции, МОм, не менее | 500 (при Uисп.dc=100 В) | 500 (при Uисп.dc=100 В)Совпадает | 500 (при Uисп.dc=100 В)Совпадает | 500 (при Uисп.dc=100 В)Совпадает | 500 (при Uисп.dc=100 В)Совпадает |
- 5,10 ₽10 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Корпус
- Текущийминиатюрный - типоразмер UАналогминиатюрный - типоразмер UСовпадает
- Способ монтажа
- Текущийчерез отверстиеАналогчерез отверстиеСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 5 ppm/ годАналогмакс. ± 5 ppm/ годСовпадает
- Емкость, пФ
- Текущий16Аналог16Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
- 5,62 ₽1 300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- Текущийминиатюрный - типоразмер UАналогминиатюрный - типоразмер USОтличается
- Способ монтажа
- Текущийчерез отверстиеАналогчерез отверстиеСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 5 ppm/ годАналогмакс. ± 5 ppm/ годСовпадает
- Емкость, пФ
- Текущий16Аналог16Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
- 4,25 ₽1 600 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- Текущийминиатюрный - типоразмер UАналогминиатюрный - типоразмер USОтличается
- Способ монтажа
- Текущийчерез отверстиеАналогчерез отверстиеСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 5 ppm/ годАналогмакс. ± 5 ppm/ годСовпадает
- Емкость, пФ
- Текущий16Аналог16Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
- 4,25 ₽4 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- Текущийминиатюрный - типоразмер UАналогминиатюрный - типоразмер USОтличается
- Способ монтажа
- Текущийчерез отверстиеАналогчерез отверстиеСовпадает
- Долговременная нестабильность частоты (старение)
- Текущиймакс. ± 5 ppm/ годАналогмакс. ± 5 ppm/ годСовпадает
- Емкость, пФ
- Текущий16Аналог16Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=100 В)Аналог500 (при Uисп.dc=100 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
