Datasheet H-05 pitch 2.54mm + terminal
Технические параметры, размеры и рекомендации производителя

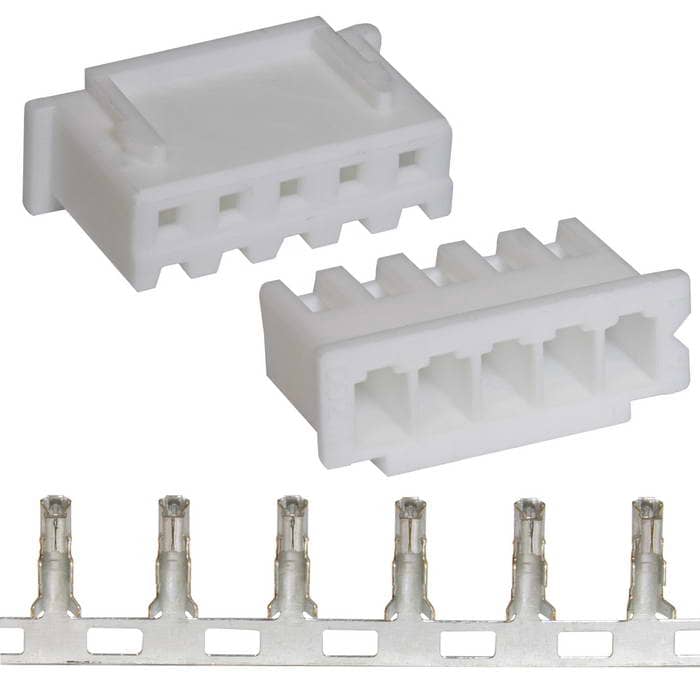

Разъём питания низковольтный RUICHI H-05 шаг 2.54 мм
клеммный, 5 контаков
Товар подлежит обязательной маркировке- MPN
- H-05 pitch 2.54mm + terminal
- Бренд
- Ruichi
- Артикул RU
- 109864
Основные параметры
- Сечение провода
- 28AWG...22AWG
- Шаг контактов, мм
- 2,54
- Диапазон рабочих температур, °C
- -25...+85
- Тип разъёма
- Разъем питания низковольтный (розетка) серии H-XX
- Количество контактов
- 5
- Материал корпуса
- Nilon-66 (UL94V-0)
1 600 шт в наличии1,81 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Монтаж и корпус
- Шаг контактов, мм
- 2,54
- Количество контактов
- 5
- Материал корпуса
- Nilon-66 (UL94V-0)
- Глубина, мм
- 8
- Ширина, мм
- 13,2 (корпус); 14,8 (габарит)
- Высота, мм
- 5,6
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 0.92
- Транспортная упаковка: размер/кол-во
- 50*50*23/14000
Другие параметры
- Сечение провода
- 28AWG...22AWG
- Тип разъёма
- Разъем питания низковольтный (розетка) серии H-XX
Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 1 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 400 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъемы питания низковольтные представляют собой коннекторы ручного соединения внутреннего объемного монтажа, соединяют цепи с различной нагрузкой. Для более качественного соединения в конструкции разъемов низковольтного питания предусмотрена фиксация с помощью фиксирующих элементов, расположенных на корпусах разъемов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано400 шт41 600 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарH-05 pitch 2.54mm + terminalRUICHIАрт. RU 109864 1,81 ₽1 600 шт по каталогу |  1,09 ₽120 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,60 ₽7 250 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,12 ₽200 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,31 ₽53 890 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем питания низковольтный (розетка) серии H-XX | Разъем питания низковольтный (розетка) серии H-XXСовпадает | Разъем питания низковольтный (розетка) серии H-XXСовпадает | разъем питания низковольтный (розетка) серии HUОтличается | разъем питания низковольтный (розетка) серии HUОтличается |
| Материал корпуса | Nilon-66 (UL94V-0) | Nilon-66 (UL94V-0)Совпадает | Nilon-66 (UL94V-0)Совпадает | Nilon-66 (UL94V-0)Совпадает | Nilon-66 (UL94V-0)Совпадает |
| Количество контактов | 5 | 2Отличается | 6Отличается | 5Совпадает | —Нет данных |
| Диапазон рабочих температур, °C | -25...+85 | -25...+85Совпадает | -25...+85Совпадает | -25...+85Совпадает | -25...+85Совпадает |
| Глубина, мм | 8 | 8Совпадает | 8Совпадает | 12,9Отличается | 12,9Отличается |
- 1,09 ₽120 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем питания низковольтный (розетка) серии H-XXАналогРазъем питания низковольтный (розетка) серии H-XXСовпадает
- Материал корпуса
- ТекущийNilon-66 (UL94V-0)АналогNilon-66 (UL94V-0)Совпадает
- Количество контактов
- Текущий5Аналог2Отличается
- Диапазон рабочих температур, °C
- Текущий-25...+85Аналог-25...+85Совпадает
- Глубина, мм
- Текущий8Аналог8Совпадает
- 3,60 ₽7 250 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем питания низковольтный (розетка) серии H-XXАналогРазъем питания низковольтный (розетка) серии H-XXСовпадает
- Материал корпуса
- ТекущийNilon-66 (UL94V-0)АналогNilon-66 (UL94V-0)Совпадает
- Количество контактов
- Текущий5Аналог6Отличается
- Диапазон рабочих температур, °C
- Текущий-25...+85Аналог-25...+85Совпадает
- Глубина, мм
- Текущий8Аналог8Совпадает
- 3,12 ₽200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем питания низковольтный (розетка) серии H-XXАналогразъем питания низковольтный (розетка) серии HUОтличается
- Материал корпуса
- ТекущийNilon-66 (UL94V-0)АналогNilon-66 (UL94V-0)Совпадает
- Количество контактов
- Текущий5Аналог5Совпадает
- Диапазон рабочих температур, °C
- Текущий-25...+85Аналог-25...+85Совпадает
- Глубина, мм
- Текущий8Аналог12,9Отличается
- 2,31 ₽53 890 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем питания низковольтный (розетка) серии H-XXАналогразъем питания низковольтный (розетка) серии HUОтличается
- Материал корпуса
- ТекущийNilon-66 (UL94V-0)АналогNilon-66 (UL94V-0)Совпадает
- Количество контактов
- Текущий5Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-25...+85Аналог-25...+85Совпадает
- Глубина, мм
- Текущий8Аналог12,9Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
