Datasheet GX20M-4B
Технические параметры, размеры и рекомендации производителя

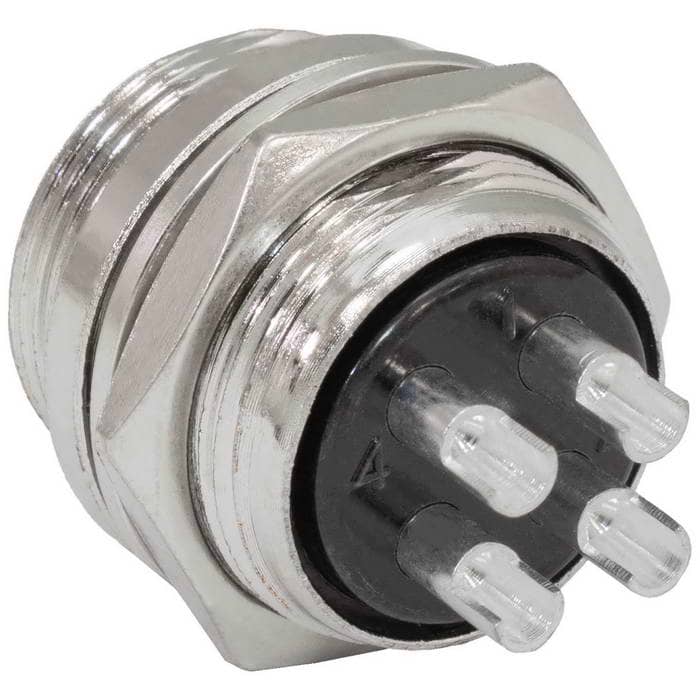

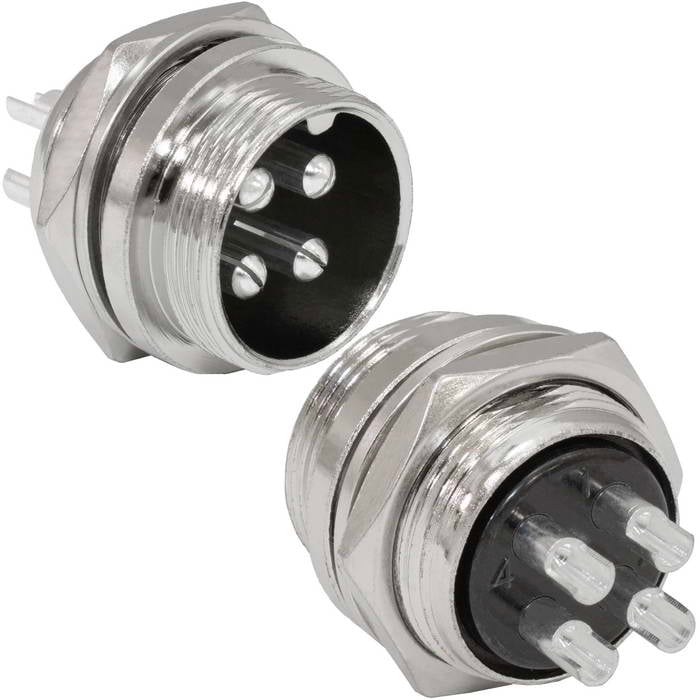

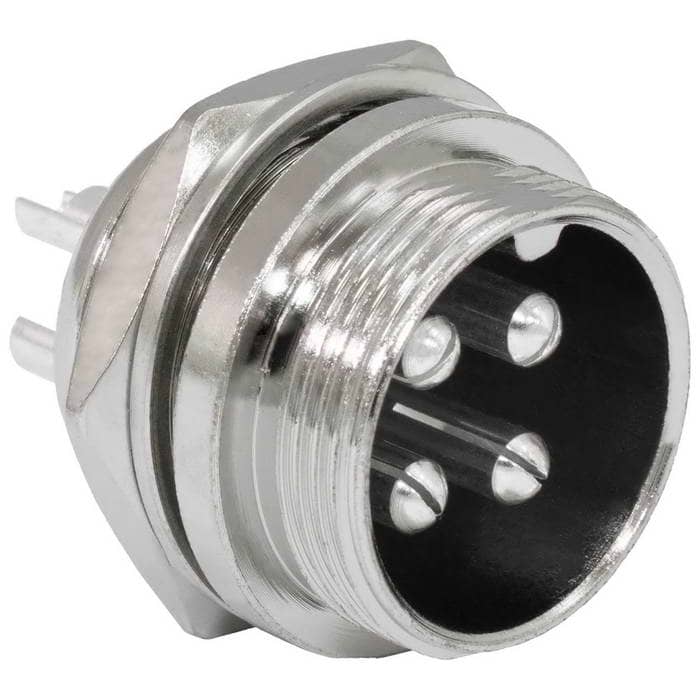

Разъём цилиндрический малогабаритный RUICH GX20M-4B
4 контакта
Товар подлежит обязательной маркировке- MPN
- GX20M-4B
- Бренд
- Ruichi
- Артикул RU
- 121838
Основные параметры
- Номинальный ток, А
- 7
- Номинальное напряжение, В
- 250
- Степень защиты
- IP55
- Исполнение разъема
- блочный
- Резьба
- M19x1,0
- Диаметр, мм
- 23
175 шт в наличии77,34 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 7
Монтаж и корпус
- Диаметр, мм
- 23
- Диаметр установочного отверстия, мм
- 20
- Количество контактов
- 4
- Глубина, мм
- 19
Условия эксплуатации
- Степень защиты
- IP55
- Диапазон рабочих температур, °C
- -50...+70
Упаковка и вес
- Вес брутто
- 17.94
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/500
Другие параметры
- Исполнение разъема
- блочный
- Резьба
- M19x1,0
- Тип
- Разъем малогабаритный цилиндрический блочный (вилка) фланцевый серии GX20M
- Тип разъёма
- вилка

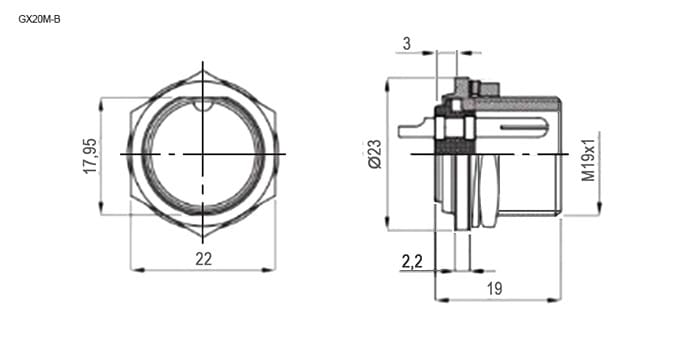

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 175 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъём цилиндрический малогабаритный RUICH GX20M-4B, 4 контакта представляет собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяет цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP 55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт7175 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX20M-4BRUICHIАрт. RU 121838 77,34 ₽175 шт по каталогу |  80,93 ₽325 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  82,91 ₽150 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  89,58 ₽17 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  68,49 ₽1 150 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | вилка | вилкаСовпадает | розеткаОтличается | вилкаСовпадает | вилкаСовпадает |
| Количество контактов | 4 | 3Отличается | 4Совпадает | 3Отличается | 2Отличается |
| Номинальное напряжение, В | 250 | 250Совпадает | 250Совпадает | 250Совпадает | 250Совпадает |
| Номинальный ток, А | 7 | 7Совпадает | 7Совпадает | 7Совпадает | 10Отличается |
| Диаметр, мм | 23 | 23Совпадает | 22Отличается | 22Отличается | 23Совпадает |
- 80,93 ₽325 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий4Аналог3Отличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Диаметр, мм
- Текущий23Аналог23Совпадает
- 82,91 ₽150 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогрозеткаОтличается
- Количество контактов
- Текущий4Аналог4Совпадает
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Диаметр, мм
- Текущий23Аналог22Отличается
- 89,58 ₽17 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий4Аналог3Отличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Диаметр, мм
- Текущий23Аналог22Отличается
- 68,49 ₽1 150 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий4Аналог2Отличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий7Аналог10Отличается
- Диаметр, мм
- Текущий23Аналог23Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
