Datasheet GX20M-3B
Технические параметры, размеры и рекомендации производителя
Цилиндрические разъемы
Товар подлежит обязательной маркировке

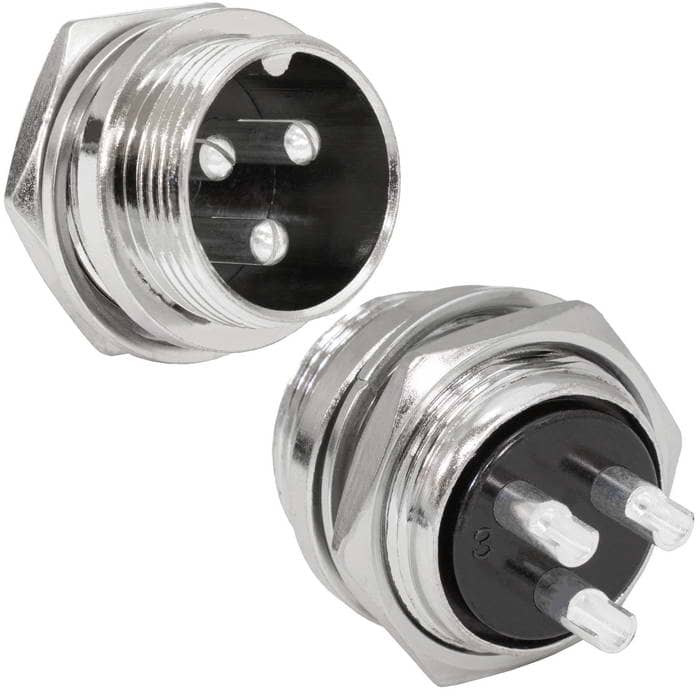

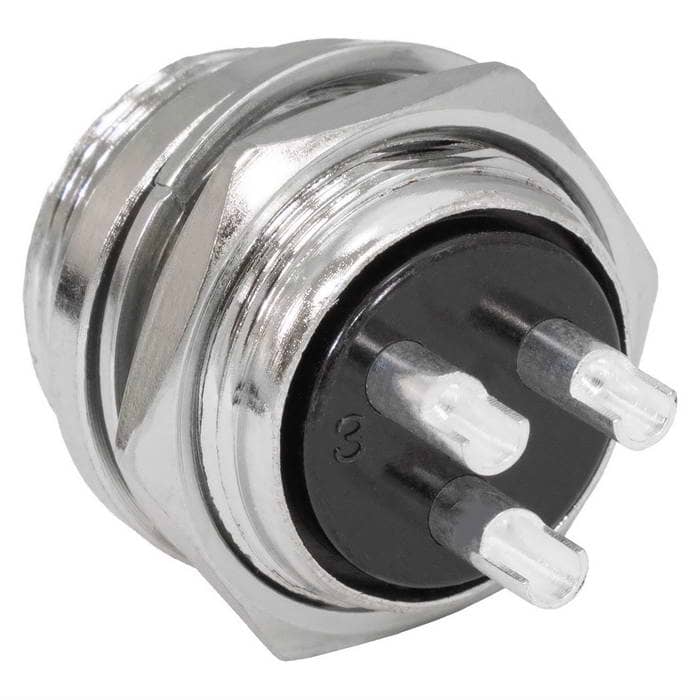

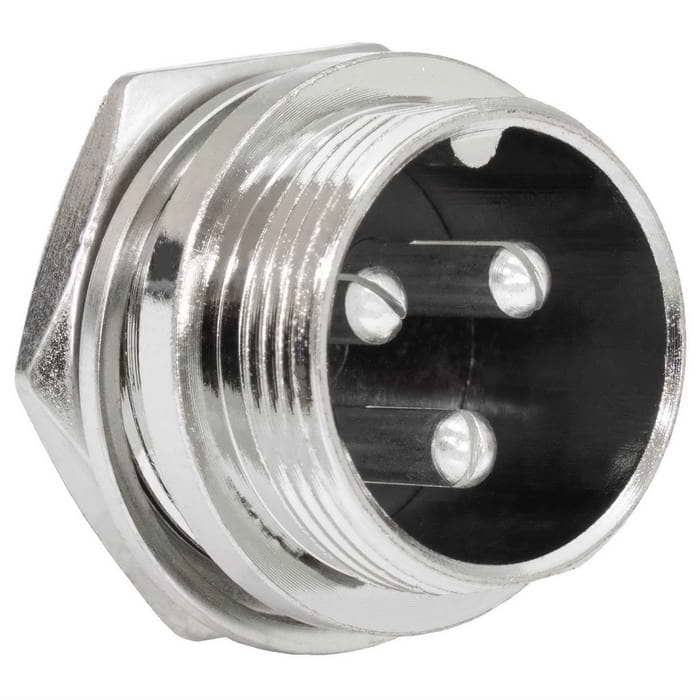

Разъём цилиндрический малогабаритный RUICHI GX20M-3B, 3 контакта
Разъём цилиндрический малогабаритный RUICHI GX20M-3B, 3 контакта
Товар подлежит обязательной маркировке- MPN
- GX20M-3B
- Бренд
- Ruichi
- Артикул RU
- 121841
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 500 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ72,90 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

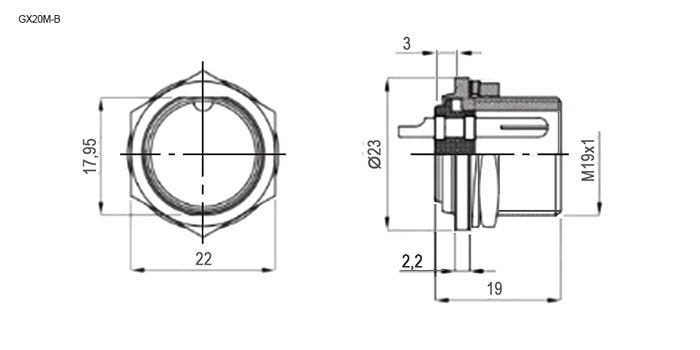

Документация и схема
Характеристики
- Вес брутто
- 17.10
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/500
- Степень защиты
- IP55
- Исполнение разъема
- блочный
- Резьба
- M19x1,0
- Диаметр, мм
- 23
- Диаметр установочного отверстия, мм
- 20
- Тип
- Разъем малогабаритный цилиндрический блочный (вилка) фланцевый серии GX20M
- Диапазон рабочих температур, °C
- -50 ...+70
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 7
- Тип разъёма
- вилка
- Количество контактов
- 3
- Глубина, мм
- 19
Описание
Разъём цилиндрический малогабаритный RUICHI GX20M-3B, 3 контакта представляет собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяет цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP 55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX20M-3BRUICHIАрт. RU 121841 72,90 ₽Под заказ |  89,58 ₽17 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  77,34 ₽300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  81,74 ₽150 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  68,49 ₽1 150 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | вилка | вилкаСовпадает | вилкаСовпадает | вилкаСовпадает | вилкаСовпадает |
| Количество контактов | 3 | 3Совпадает | 4Отличается | 5Отличается | 2Отличается |
| Номинальное напряжение, В | 250 | 250Совпадает | 250Совпадает | 250Совпадает | 250Совпадает |
| Номинальный ток, А | 7 | 7Совпадает | 7Совпадает | 7Совпадает | 10Отличается |
| Диаметр, мм | 23 | 22Отличается | 23Совпадает | 23Совпадает | 23Совпадает |
- 89,58 ₽17 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий3Аналог3Совпадает
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Диаметр, мм
- Текущий23Аналог22Отличается
- 77,34 ₽300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий3Аналог4Отличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Диаметр, мм
- Текущий23Аналог23Совпадает
- 81,74 ₽150 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий3Аналог5Отличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Диаметр, мм
- Текущий23Аналог23Совпадает
- 68,49 ₽1 150 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий3Аналог2Отличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий7Аналог10Отличается
- Диаметр, мм
- Текущий23Аналог23Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
