Datasheet GX16M-4B 1
Технические параметры, размеры и рекомендации производителя
Цилиндрические разъемы
Товар подлежит обязательной маркировке

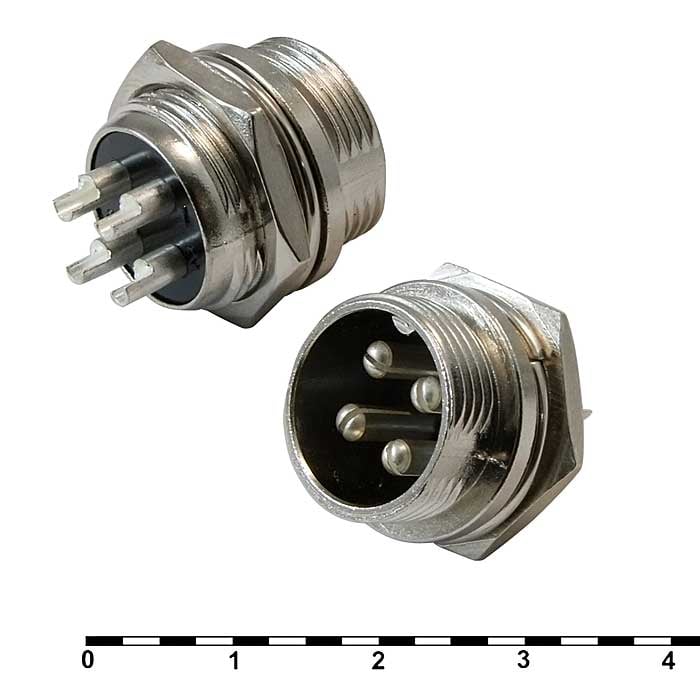

Разъём цилиндрический малогабаритный RUICHI GX16M-4B, 4 контакта
Разъём цилиндрический малогабаритный RUICHI GX16M-4B, 4 контакта
Товар подлежит обязательной маркировке- MPN
- GX16M-4B
- Бренд
- Ruichi
- Артикул RU
- 107017
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 44 979 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 2
Под заказ32,11 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес брутто
- 10.74
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/500
- Степень защиты
- IP55
- Исполнение разъема
- блочный

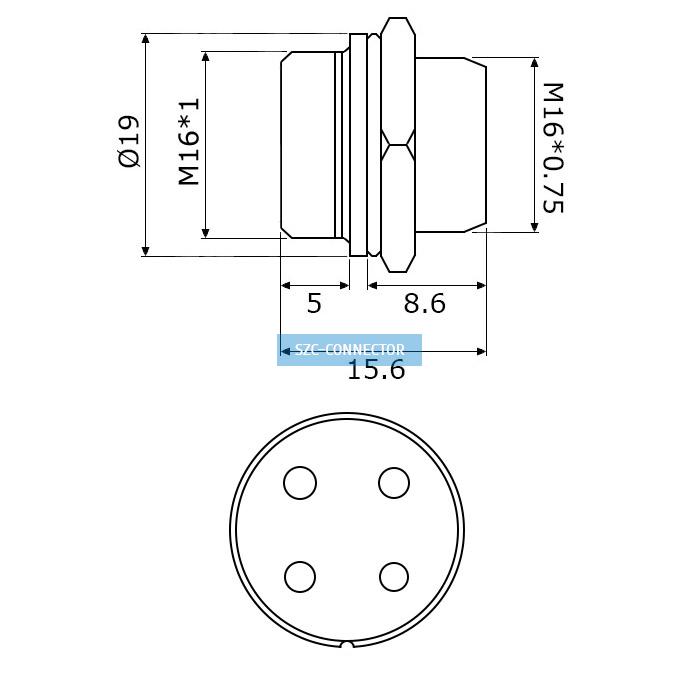

- Резьба
- М16x1; М16x0,75
- Диаметр, мм
- 19
- Диаметр установочного отверстия, мм
- 16
- Сопротивление изоляции, МОм, не менее
- 5000
- Тип
- Разъем малогабаритный цилиндрический блочный (вилка) серии GX16M
- Диапазон рабочих температур, °C
- -50...+70
- Номинальное напряжение, В
- 125
- Номинальный ток, А
- 7
- Тип разъёма
- вилка
- Количество контактов
- 4
- Глубина, мм
- 15,6
Описание
Разъем цилиндрический малогабаритный представляют собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяют цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX16M-4BRUICHIАрт. RU 107017 32,11 ₽Под заказ |  73,91 ₽25 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  60,54 ₽150 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  43,68 ₽425 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  45,52 ₽125 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | вилка | вилкаСовпадает | вилкаСовпадает | вилкаСовпадает | вилкаСовпадает |
| Количество контактов | 4 | 4Совпадает | 4Совпадает | 5Отличается | 2Отличается |
| Номинальное напряжение, В | 125 | 125Совпадает | 125Совпадает | 125Совпадает | 125Совпадает |
| Номинальный ток, А | 7 | 7Совпадает | 7Совпадает | 7Совпадает | 7Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | —Нет данных | —Нет данных | —Нет данных |
- 73,91 ₽25 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 60,54 ₽150 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
- 43,68 ₽425 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий4Аналог5Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
- 45,52 ₽125 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий4Аналог2Отличается
- Номинальное напряжение, В
- Текущий125Аналог125Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
