Datasheet GX16-P-7A
Технические параметры, размеры и рекомендации производителя

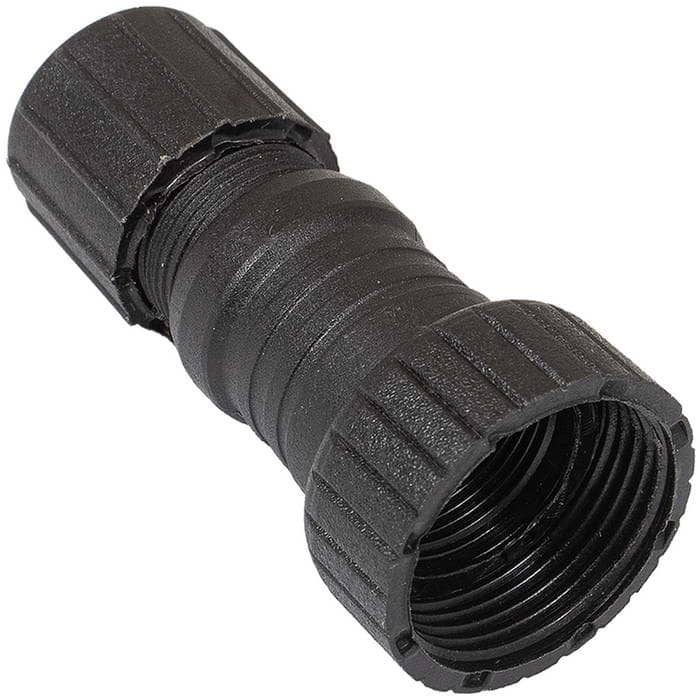

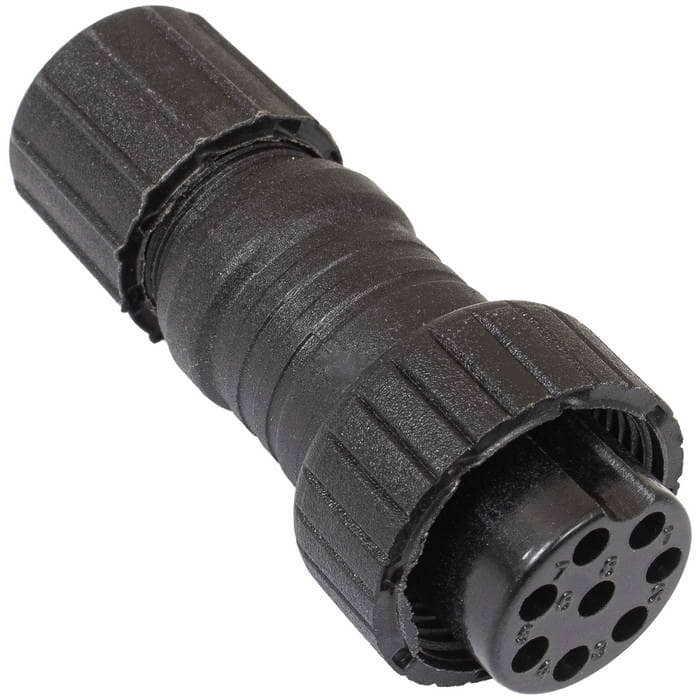

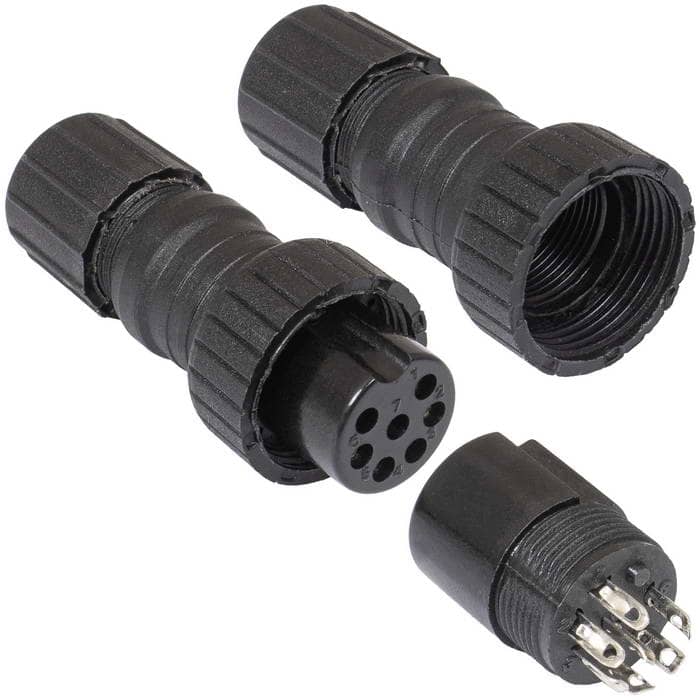

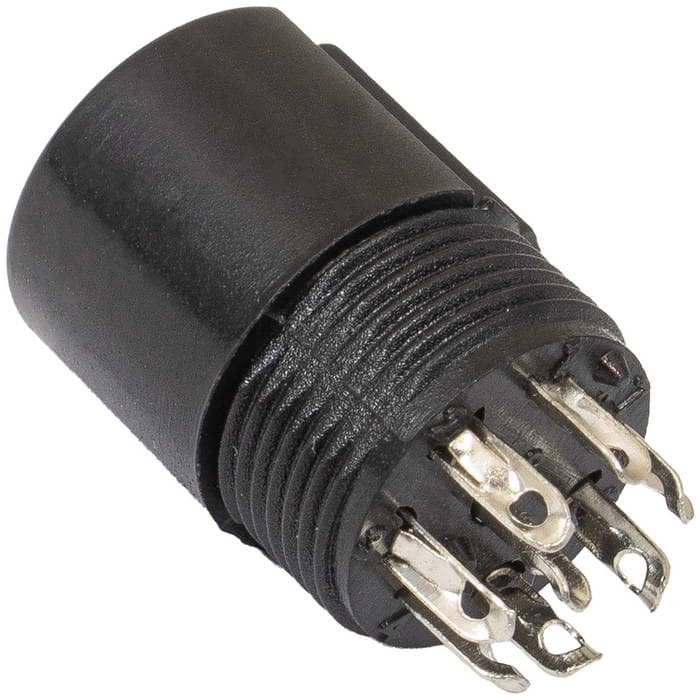

Разъём цилиндрический малогабаритный RUICHI GX16-P-7A
7 контактов
Товар подлежит обязательной маркировке- MPN
- GX16-P-7A
- Бренд
- Ruichi
- Артикул RU
- 132309
Основные параметры
- Номинальный ток, А
- 5
- Номинальное напряжение, В
- 150
- Степень защиты
- IP55
- Исполнение разъема
- кабельный
- Резьба
- M16x1,0
- Диаметр установочного отверстия, мм
- 16
350 шт в наличии47,30 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 5
- Номинальное напряжение, В
- 150
- Номинальный ток, А
- 5
Монтаж и корпус
- Диаметр установочного отверстия, мм
- 16
- Количество контактов
- 7
Условия эксплуатации
- Степень защиты
- IP55
- Диапазон рабочих температур, °C
- -20...+80
Упаковка и вес
- Вес брутто
- 6.88
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/400
Другие параметры
- Исполнение разъема
- кабельный
- Резьба
- M16x1,0
- Тип
- Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16-P
- Тип разъёма
- розетка

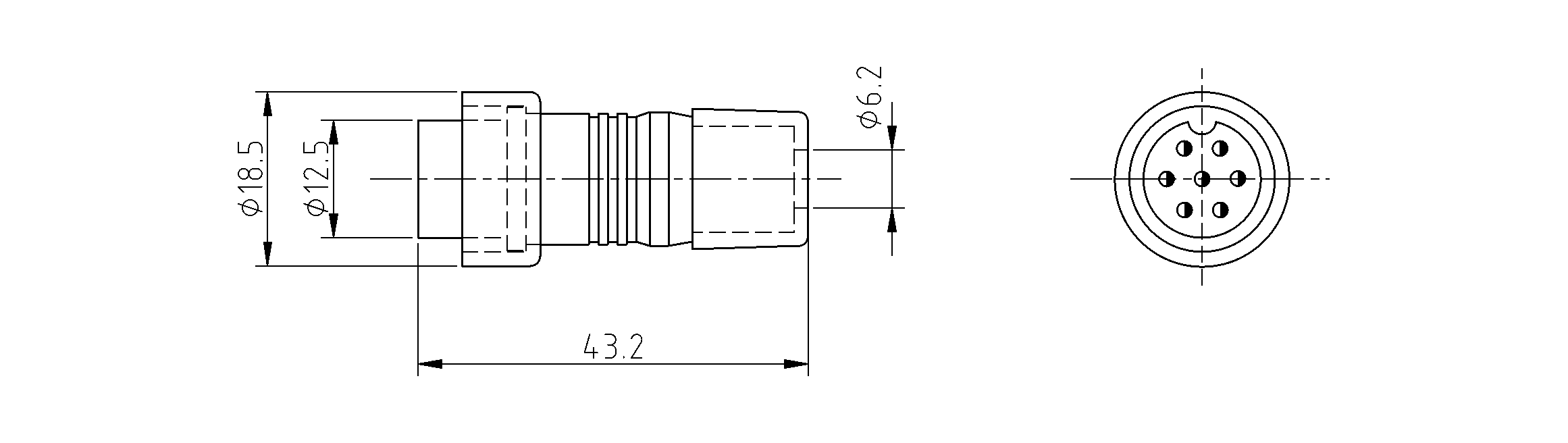

Документация и схема
Условия поставки
Обновлено 14.08.2026- Источник / остаток
- Каталог RU Electronics · 350 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъем цилиндрический малогабаритный представляют собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяют цепи с нагрузкой до 10 А и 200 В. Корпус соединителей пластика, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP50, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт14350 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX16-P-7ARUICHIАрт. RU 132309 47,30 ₽350 шт по каталогу |  47,30 ₽350 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  45,23 ₽325 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  49,34 ₽350 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  43,18 ₽75 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | розетка | вилкаОтличается | розеткаСовпадает | розеткаСовпадает | розеткаСовпадает |
| Количество контактов | 7 | 7Совпадает | 6Отличается | 8Отличается | 5Отличается |
| Контактное сопротивление, мОм, не более | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 | 1000Совпадает | 1000Совпадает | 1000Совпадает | 1000Совпадает |
| Номинальное напряжение, В | 150 | 150Совпадает | 150Совпадает | 150Совпадает | 150Совпадает |
