Datasheet GX16-P-5A
Технические параметры, размеры и рекомендации производителя
Разъемы GX

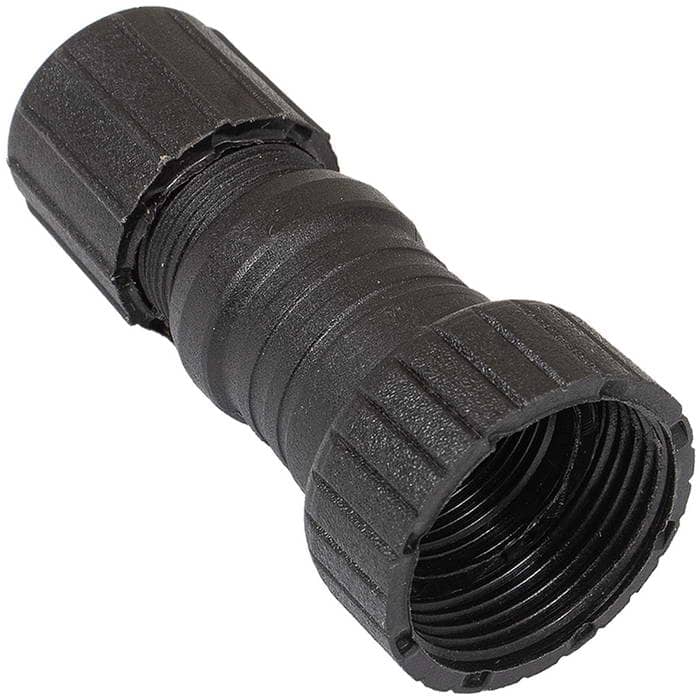

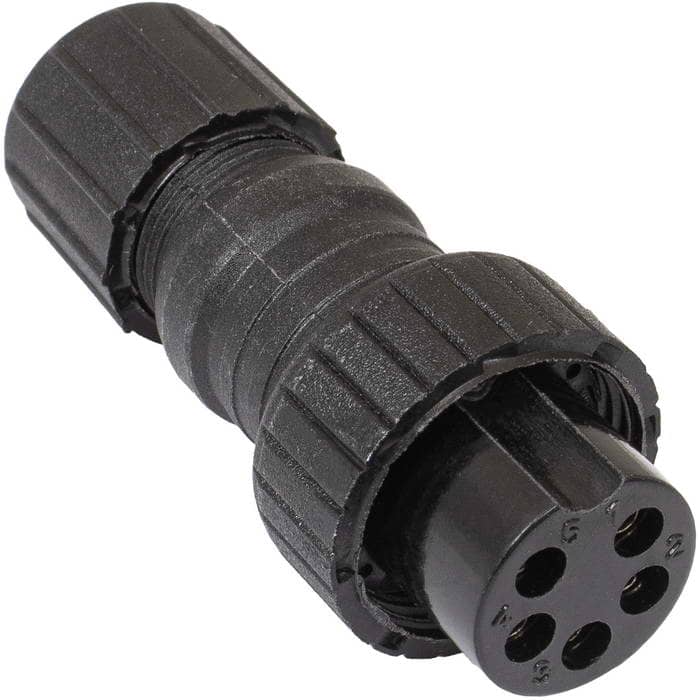

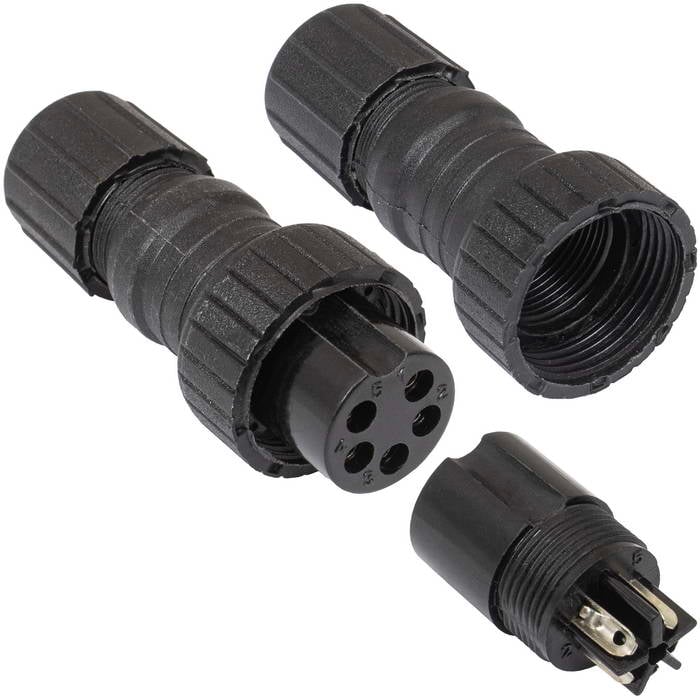

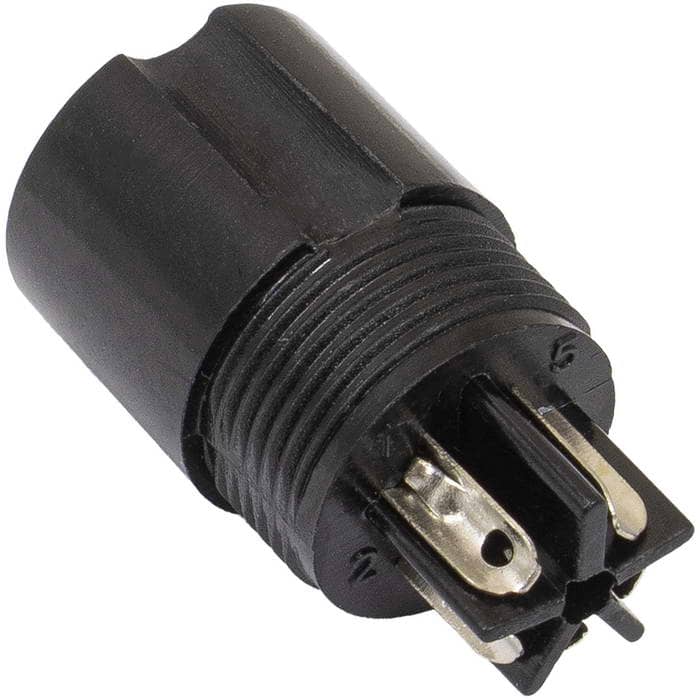

Разъём цилиндрический малогабаритный RUICHI GX16-P-5A, 5 контактов
Разъём цилиндрический малогабаритный RUICHI GX16-P-5A, 5 контактов
- MPN
- GX16-P-5A
- Бренд
- Ruichi
- Артикул RU
- 132311
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 100 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
100 шт в наличии43,18 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

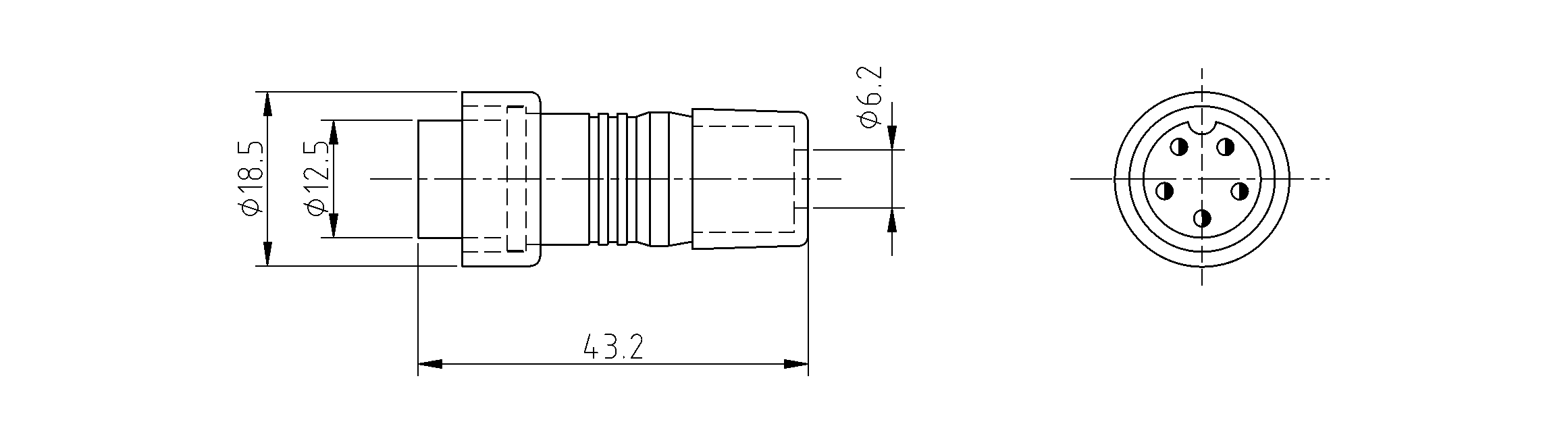

Документация и схема
Характеристики
- Вес брутто
- 6.98
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/600
- Степень защиты
- IP55
- Исполнение разъема
- кабельный
- Резьба
- M16x1,0
- Диаметр установочного отверстия, мм
- 16
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 5
- Тип
- Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16-P
- Диапазон рабочих температур, °C
- -20...+80
- Номинальное напряжение, В
- 150
- Номинальный ток, А
- 7
- Тип разъёма
- розетка
- Количество контактов
- 5
Описание
Разъем цилиндрический малогабаритный представляют собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяют цепи с нагрузкой до 10 А и 200 В. Корпус соединителей пластика, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP50, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт4100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX16-P-5ARUICHIАрт. RU 132311 43,18 ₽100 шт по каталогу |  43,18 ₽525 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  41,11 ₽500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  45,23 ₽325 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  39,06 ₽400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | розетка | вилкаОтличается | розеткаСовпадает | розеткаСовпадает | розеткаСовпадает |
| Количество контактов | 5 | 5Совпадает | 4Отличается | 6Отличается | 3Отличается |
| Номинальное напряжение, В | 150 | 150Совпадает | 250Отличается | 150Совпадает | 250Отличается |
| Номинальный ток, А | 7 | 7Совпадает | 7Совпадает | 5Отличается | 7Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 | 1000Совпадает | 1000Совпадает | 1000Совпадает | 1000Совпадает |
- 43,18 ₽525 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогвилкаОтличается
- Количество контактов
- Текущий5Аналог5Совпадает
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 41,11 ₽500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий5Аналог4Отличается
- Номинальное напряжение, В
- Текущий150Аналог250Отличается
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 45,23 ₽325 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий5Аналог6Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий7Аналог5Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 39,06 ₽400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий5Аналог3Отличается
- Номинальное напряжение, В
- Текущий150Аналог250Отличается
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
