Datasheet FQ30-14pin ZK
Технические параметры, размеры и рекомендации производителя

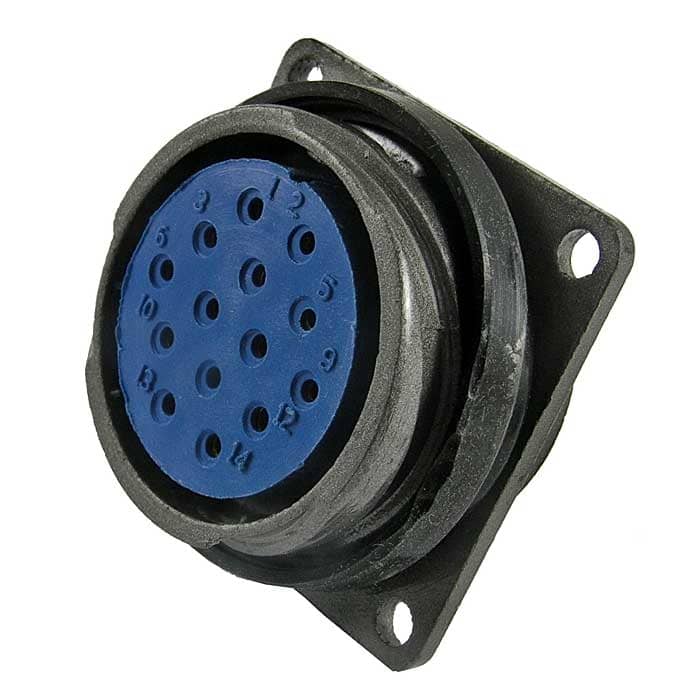

Разъём быстроразъёмный RUICHI FQ30-14pin ZK
14-ти контактный
Товар подлежит обязательной маркировке- MPN
- FQ30-14pin ZK
- Бренд
- Ruichi
- Артикул RU
- 106609
Основные параметры
- Номинальный ток, А
- 10
- Номинальное напряжение, В
- 400
- Класс защиты
- IP67
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Материал контакта
- медь
Под заказ616,03 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Номинальное напряжение, В
- 400
- Номинальный ток, А
- 10
Монтаж и корпус
- Материал контакта
- медь
- Количество контактов
- 14
- Материал корпуса
- Алюминий
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+85
- Класс защиты
- IP67
Упаковка и вес
- Вес брутто
- 47.32
- Транспортная упаковка: размер/кол-во
- 42*30.5*26/140
Другие параметры
- Тип разъёма
- Разъем быстросъемный цилиндрический серии FQ30

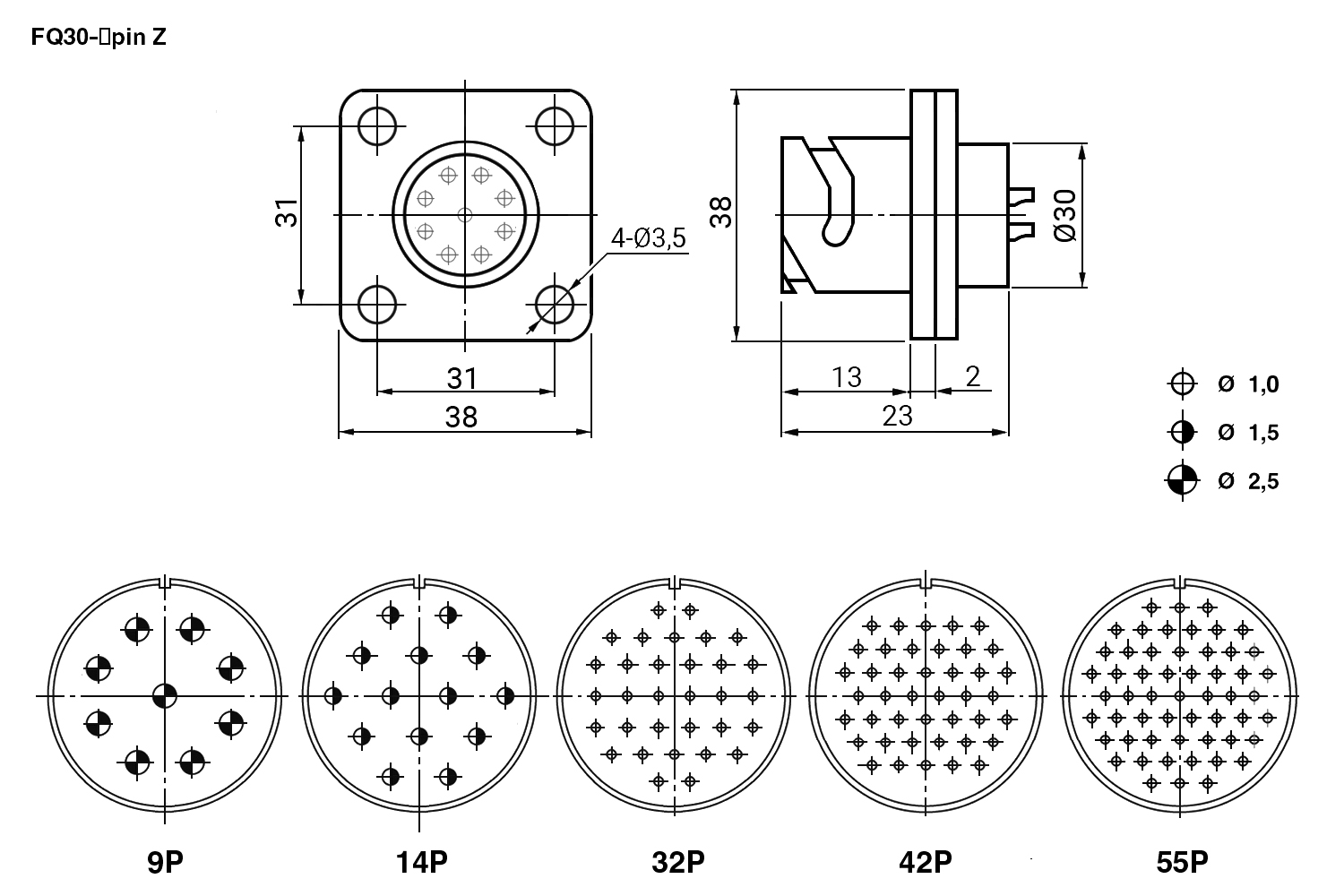

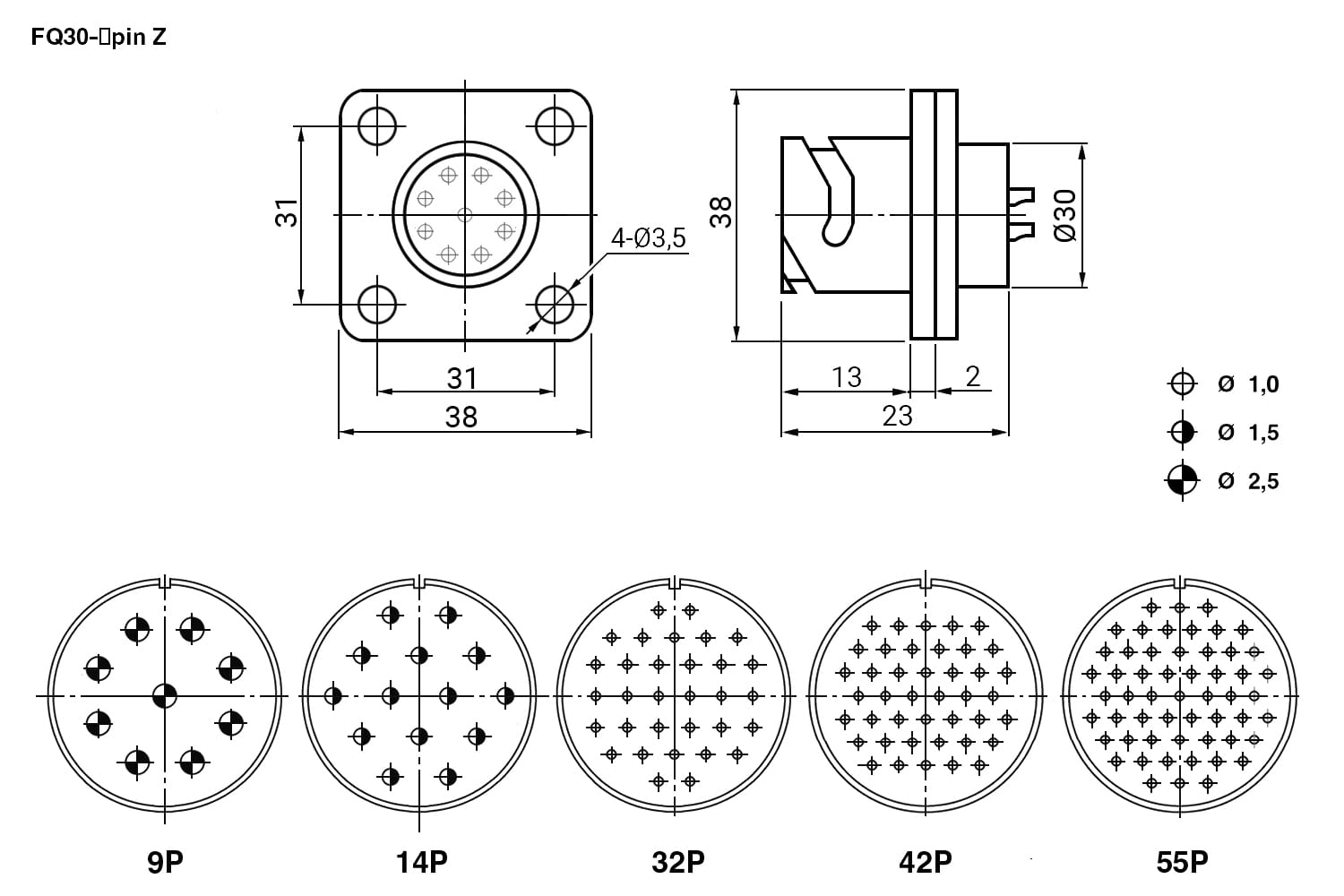

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 449 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 5 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъём быстроразъёмный RUICHI FQ30-14pin ZK, 14-ти контактный представляет собой металлический герметичный круглый соединитель с быстросъемным байонетным сочленением. Байонетные защелки обеспечивают надежность сочленения ответных частей в отличие от обычного резьбового соединения. Главная особенность разъемов – работоспособность в любых условиях эксплуатации.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарFQ30-14pin ZKRUICHIАрт. RU 106609 616,03 ₽Под заказ |  691,74 ₽101 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  750,13 ₽3 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  634,46 ₽380 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  639,08 ₽6 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем быстросъемный цилиндрический серии FQ30 | Разъем быстросъемный цилиндрический серии FQ30Совпадает | Разъем быстросъемный цилиндрический серии FQ30Совпадает | Разъем быстросъемный цилиндрический серии FQ30Совпадает | Разъем быстросъемный цилиндрический серии FQ30Совпадает |
| Количество контактов | 14 | 14Совпадает | 14Совпадает | 32Отличается | 9Отличается |
| Материал корпуса | Алюминий | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает |
| Контактное сопротивление, мОм, не более | 2,5-5 | 2,5-5Совпадает | 2,5-5Совпадает | 2,5-5Совпадает | 2,5-5Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
- 691,74 ₽101 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ30АналогРазъем быстросъемный цилиндрический серии FQ30Совпадает
- Количество контактов
- Текущий14Аналог14Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 750,13 ₽3 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ30АналогРазъем быстросъемный цилиндрический серии FQ30Совпадает
- Количество контактов
- Текущий14Аналог14Совпадает
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 634,46 ₽380 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ30АналогРазъем быстросъемный цилиндрический серии FQ30Совпадает
- Количество контактов
- Текущий14Аналог32Отличается
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 639,08 ₽6 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем быстросъемный цилиндрический серии FQ30АналогРазъем быстросъемный цилиндрический серии FQ30Совпадает
- Количество контактов
- Текущий14Аналог9Отличается
- Материал корпуса
- ТекущийАлюминийАналогАлюминийСовпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5-5Аналог2,5-5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
