Datasheet FQ30-14pin TJ-16
Технические параметры, размеры и рекомендации производителя

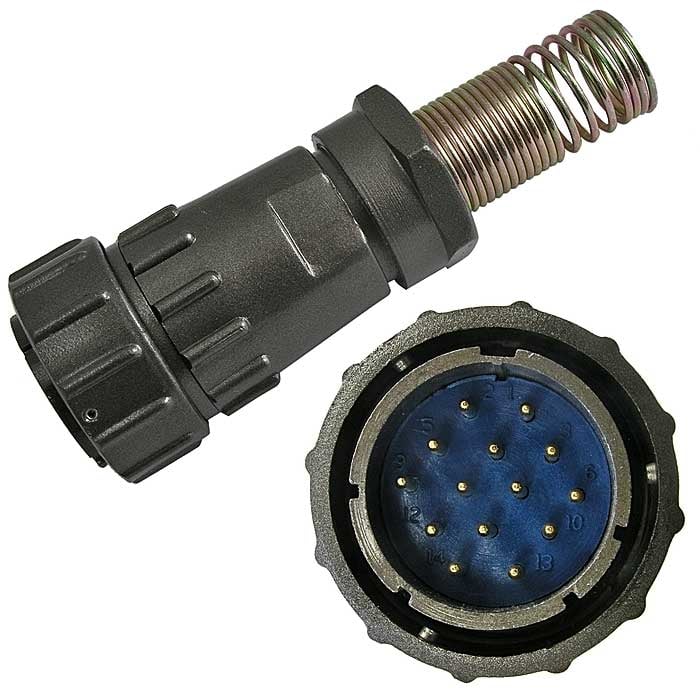

Разъём быстроразъёмный RUICHI FQ30-14pin TJ-16
14-ти контактный
Товар подлежит обязательной маркировке- MPN
- FQ30-14pin TJ-16
- Бренд
- Ruichi
- Артикул RU
- 106588
Основные параметры
- Номинальный ток, А
- 10
- Номинальное напряжение, В
- 400
- Класс защиты
- IP67
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Материал контакта
- медь
3 шт в наличии750,13 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 2,5-5
- Сопротивление изоляции, МОм, не менее
- 5000
- Номинальное напряжение, В
- 400
- Номинальный ток, А
- 10
Монтаж и корпус
- Материал контакта
- медь
- Количество контактов
- 14
- Материал корпуса
- Алюминий
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+85
- Класс защиты
- IP67
Упаковка и вес
- Вес брутто
- 108.70
- Транспортная упаковка: размер/кол-во
- 48*32*27/180
Другие параметры
- Тип разъёма
- Разъем быстросъемный цилиндрический серии FQ30

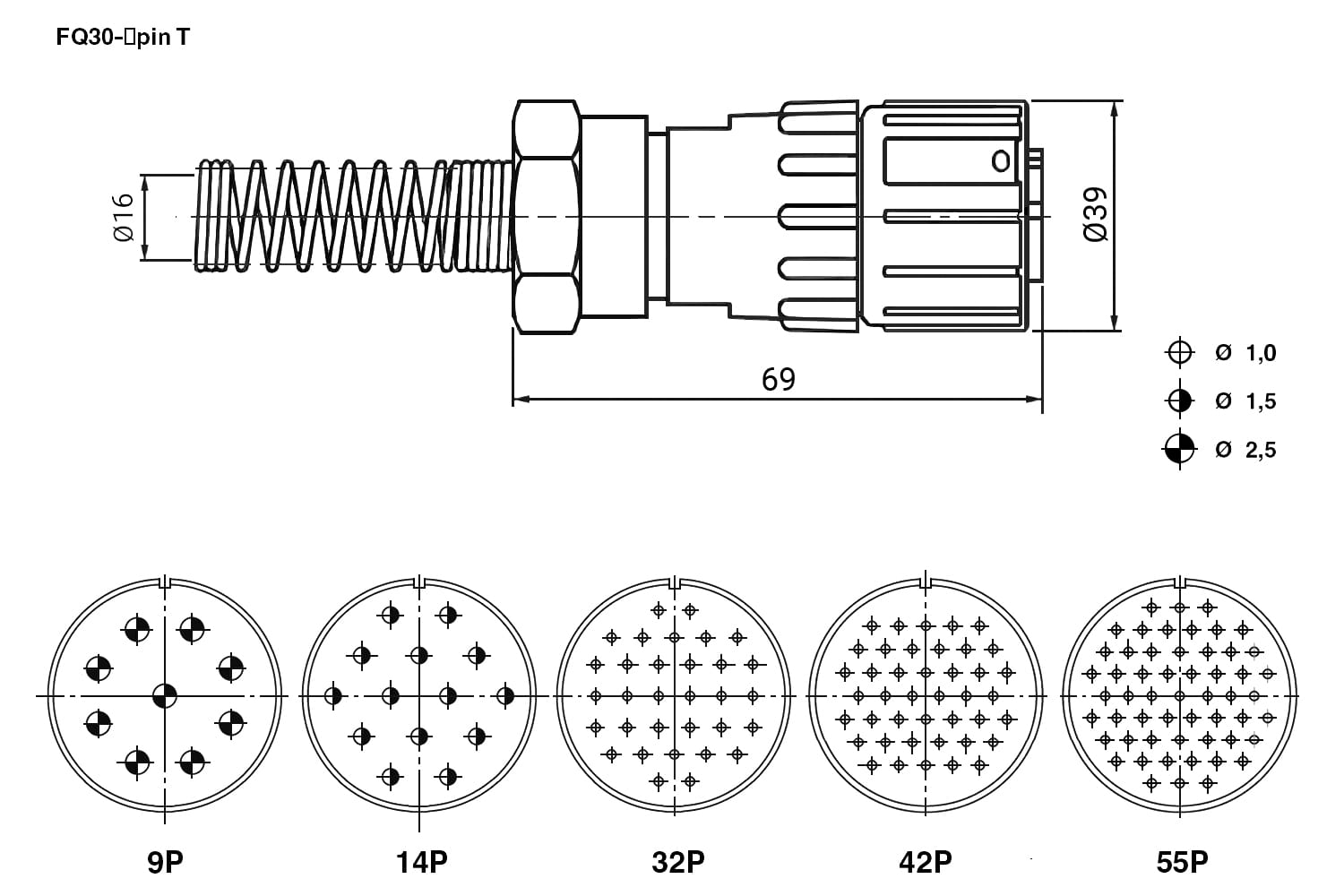

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 3 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 3 / 5 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъём быстроразъёмный RUICHI FQ30-14pin TJ-16, 14-ти контактный представляет собой металлический герметичный круглый соединитель с быстросъемным байонетным сочленением. Байонетные защелки обеспечивают надежность сочленения ответных частей в отличие от обычного резьбового соединения. Главная особенность разъемов – работоспособность в любых условиях эксплуатации.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20263 шт13 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарFQ30-14pin TJ-16RUICHIАрт. RU 106588 750,13 ₽3 шт по каталогу |  691,74 ₽101 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  723,34 ₽Под заказ Совпадает 5 из 5 сравнимых параметров |  746,70 ₽625 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  777,58 ₽28 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем быстросъемный цилиндрический серии FQ30 | Разъем быстросъемный цилиндрический серии FQ30Совпадает | Разъем быстросъемный цилиндрический серии FQ30Совпадает | Разъем быстросъемный цилиндрический серии FQ30Совпадает | Разъем быстросъемный цилиндрический серии FQ30Совпадает |
| Количество контактов | 14 | 14Совпадает | 14Совпадает | 9Отличается | 32Отличается |
| Материал корпуса | Алюминий | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает | АлюминийСовпадает |
| Контактное сопротивление, мОм, не более | 2,5-5 | 2,5-5Совпадает | 2,5-5Совпадает | 2,5-5Совпадает | 2,5-5Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
